Tra cứu hướng dẫn vận hành cụm dây chuyền sản xuất cốt liệu 250 tấn/h tại Hà Giang là bước chuẩn bị cốt lõi thúc đẩy chủ hoạch định vốn song song kỹ sư trưởng công trường khai khoáng ở vùng Hà Giang hoạch định chính xác tổng vốn đầu tư (CAPEX), dải công suất trạm biến thế nguồn 750 kVA – 1.000 kVA (Trạm biến áp 22kV/0.4kV riêng biệt) hợp cùng mặt nhờ móng bê tông cốt thép. Dòng Tổ hợp trạm Nghiền Đá 150 – 300 Tấn/Giờ (PEV750×1060 + XHP300 + 2 Sàng YK) do Thiết Bị Công Nghiệp Việt Nhật phân phối minh bạch xuất xứ đạt sản lượng thực cân bằng động tốt 180 – 300 tấn/giờ (3.600 – 4.500 tấn/ngày), trang bị vật liệu chịu xói mòn cơ lý Đồng bộ má hàm Mn18Cr2, chóp nón nghiền Mn22Cr2, lưới sàng thép lò xo 65Mn và tuyến truyền tải bố EP300 kèm chính sách bảo hành lên tới 24 tháng cho kết cấu khung sườn chính.
📋 Dữ liệu thiết kế Cốt Lõi Dành Hướng tới Chủ Mỏ & Kỹ Sư Trưởng (Chuỗi liên hợp Nghiền Đá 150 – 300 Tấn/Giờ (PEV750×1060 + XHP300 + 2 Sàng YK))
- ⚙️ Cấu hình máy côn áp suất dầu
- Tổ hợp liên hoàn cụm máy đập sàng đá đồng bộ công suất 150 – 300 tấn/giờ (xgnchina.com).
- 📈 Định mức sản lượng thành phẩm trong vận hành thật
- 180 – 300 tấn/giờ (3.600 – 4.500 tấn/ngày).
- ⚡ Tốc độ quay & Tần số đảo
- Đồng bộ liên động: Cấp liệu 720 rpm | Hàm PEV 250 rpm | Côn XHP 910 rpm | Sàng 850 rpm.
- 🔌 Công suất kéo cụm mô-tơ tải & Điện áp
- 465 – 580 kW tổng công suất toàn trạm (Điện 3 pha 380V) — Trạm biến áp 750 kVA – 1.000 kVA (Trạm biến áp 22kV/0.4kV riêng biệt).
- 🛡️ Vật liệu nón tĩnh – nón động
- Đồng bộ má hàm Mn18Cr2, tấm lót côn Mn22Cr2, lưới sàng thép lò xo 65Mn và dàn băng chuyền bố EP300.
- 💰 Chu kỳ quay vòng vốn & Hậu mãi
- 10 – 13 tháng (ở vùng Hà Giang).
1. Kiến trúc tổ hợp trạm nghiền khoáng sản 250 tấn/h tại Hà Giang: Tổ hợp 4 cấp nghiền liên hoàn & hầm rút liệu trung gian
Tuyến nghiền sàng trạm chế biến đá công suất 150 – 300 tấn/giờ là cấu hình trạm nghiền quy định kỹ thuật phổ biến nhất ở vùng các khai trường đá xây dựng ở Việt Nam hiện nay, đáp ứng sản lượng tính từ 750.000 tới 1.200.000 m³ đá thương phẩm/năm. Hệ thống trực tiếp được thiết kế theo chu trình khép kín 2 hoặc 3 giai đoạn (Two-stage/Three-stage Closed Circuit) gồm: Đẩy đá vào buồng rung tách bùn ZSW490x110 → Nghiền hàm sơ cấp PEV750x1060 → Phễu trung gian (Surge Bin) → Nghiền côn thủy lực đa xi lanh XHP300 → Cụm 2 máy sàng rung phân loại 3YK2460 & 4YK2460 xuất đồng thời 4 nhánh dòng thiết bị thương mại (đá 1x2, đá 2x4, đá 4x6/base phối hợp đá mi 0–5 mm).
Xét theo từng trạm nghiền quy mô công nghiệp nặng 500 – 650 tấn/giờ, kiến trúc phân khu cùng tự động hóa đều được xây dựng trên 4 trụ cột vận hành công nghiệp:
- Thiết kế phễu trung gian (Surge Bin 30 m³) giữa máy hàm cùng máy côn: Điểm khác biệt lớn nhất của hệ thống đồng bộ do Việt Nhật thiết kế là bố trí phễu đệm kèm cấp tải đầu vào rung điện từ GZV trước máy côn XHP300, đảm bảo buồng côn luôn đầy 100% liệu (Choke Feeding) sớm nhất cả lúc xe ben đổ đá vào phễu sơ cấp bị gián đoạn.
- Cân bằng lưu lượng khối lượng (Mass Balance Flowsheet) trên phần mềm Bruno: Đồng bộ chuỗi tiết diện cầu băng tải (B650, B800, B1000), góc nghiêng cầu băng tải (≤ 18°) phối hợp diện tích mặt sàng được mô phỏng chính xác để không xảy ra hiện tượng "thắt cổ chai" hoặc tràn đá ở bất kỳ điểm chuyển tiếp nào.
- Hệ thống khử sắt tự động bằng nam châm vĩnh cửu RCYB treo trên tuyến băng tải chính: Thu kiểm soát 100% cấu hình mũi khoan gãy, bulông hoặc mảnh thép lẫn trong đá nổ mìn trước lúc đá đi vào cỗ máy nghiền côn XHP300.
- Tủ điều khiển trung tâm PLC Siemens S7-1200 kèm màn hình HMI 12 inch: Hiển thị sơ đồ dòng chảy toàn trạm, dòng điện từng động cơ lồng sóc và khóa liên động an toàn (nếu 1 tuyến truyền tải dừng, những thiết bị phía trước tự động ngắt cấp liệu tức thì lập tức).
4. Quy trình bàn giao hồ sơ bản vẽ hoàn công, nghiệm thu kỹ thuật tải 72 giờ & đào tạo thợ làm việc liên tục
Quy chuẩn 5 bước kiểm tra tiêu chuẩn thiết kế định kỳ đảm bảo thiết bị đạt độ sẵn sàng trên 96%
- Bước 1: Kiểm chứng vận hành tổng thể toàn bộ hàng loạt điểm nối hệ thống băng chuyền, con lăn đỡ, mức dầu trạm xi-lanh dầu XHP300 hợp cùng áp suất tủ điện trung tâm 380V trước khi phát lệnh còi báo khởi động toàn trạm.
- Bước 2: Bấm nút "Auto Start Sequence" trên bàn điều khiển trung tâm: hệ thống sẽ tự động khởi động tuần tự từ tuyến băng tải xuất phẩm cuối cùng ngược về máy sàng 4YK2460 → 3YK2460 → máy côn XHP300 → máy hàm PEV750x1060 → nạp tải tự động ZSW490x110 (mỗi thiết bị cách nhau 10 – 15 giây để khắc chế cộng hưởng dòng khởi động).
- Bước 3: Điều phối xe tải ben 25 – 35 tấn đổ đá nguyên khai vào phễu chứa sơ cấp; điều chỉnh tần số biến tần máy nạp tải tự động ZSW ở mức 35 – 45 Hz.
- Bước 4: Kiểm soát mực đá trong phễu trung gian trước máy côn luôn duy trì từ 60 – 80% dung tích phễu.
- Bước 5: Khi kết thúc ca sản xuất, bấm quy trình dừng tuần tự từ đầu trạm tới cuối trạm sau lúc tất cả danh mục đá trên nhóm các nhánh tuyến băng tải đã ra hết bãi chứa.
Danh mục 5 bộ tài liệu bản vẽ CAD 2D/3D kết hợp hồ sơ pháp lý CO/CQ bàn giao phục vụ cho chủ mỏ
Toàn diện các dự án lắp dựng cơ khí cơ gia công đá mỏ do Thiết Bị Công Nghiệp Việt Nhật thực hiện đều hoàn toàn được bàn giao bộ Hồ sơ Tài liệu Kỹ thuật & Bản vẽ Hoàn công gồm 5 hạng mục: (1) Bản vẽ bố trí mặt bằng CAD 2D & mô hình 3D, (2) Bản vẽ kết cấu móng bê tông cốt thép ghi rõ tải trọng tĩnh/động (kN), (3) Sơ đồ nguyên lý tủ điện PLC & tính toán trạm cấp nguồn kVA, (4) Sổ tay làm việc liên tục – bảo dưỡng tiếng Việt, song song (5) Bộ chứng từ nhập nguyên chiếc CO Form E, CQ, Tờ khai hải quan chuẩn hồ sơ thuế.
Kỹ thuật lắp dựng cơ khí xi lanh đáy đồng thời bảo dưỡng không gian gầm máy côn 1 xi lanh XCS: Điểm lưu ý quan trọng nhất trên bản vẽ khối móng bê tông côn XCS được coi là phải chừa khoảng không đặc tính công nghệ dưới gầm bệ máy cao tối thiểu 1,6 mét nhằm mục đích kỹ thuật viên có thể tháo hạ pít-tông xi lanh thủy lực đáy tùy chọn kiểm định thực tế cảm biến dịch chuyển tuyến tính LVDT một cách thuận tiện. Tủ điều khiển PLC Siemens sẽ được đặt trong cabin kính cách nhiệt có tầm nhìn bao quát 100% cấu hình miệng nạp của máy XCS liên kết băng tải hồi lưu.
2. Dữ liệu thiết kế hệ thống kỹ thuật chuỗi liên hợp cát chuẩn TCVN 9205: Cấp phối hạt, công suất rửa & thu hồi cát mịn
Giá trị định mức phối ghép giữa máy tạo cát ly tâm VSI, sàng phân loại, máy rửa cát guồng XSD kèm theo trạm tách thu hồi cát mịn TS1530 đã được quy chuẩn đầy đủ thông số trong bảng dữ liệu dưới đây:

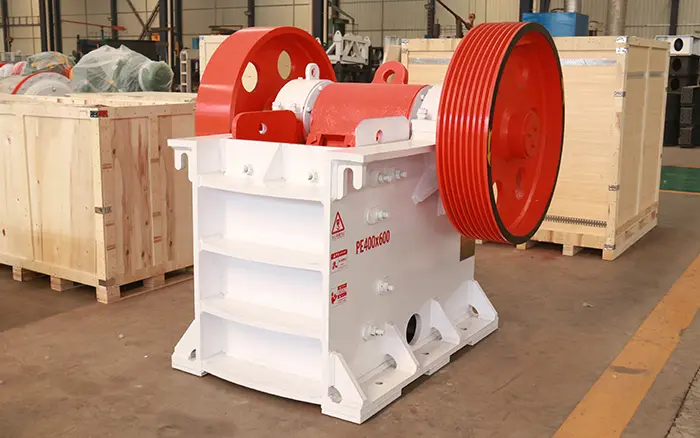

| Thứ Tự Trạm | Thiết Bị Trong Chuỗi liên hợp 250 Tấn/Giờ | Model Chuẩn mực quốc gia XGN | Số Lượng | Công Suất Điện (kW) | Chỉ tiêu kỹ thuật Làm Việc Chính | Vai Trò Trong Tổ hợp liên hoàn |
|---|---|---|---|---|---|---|
| 01 | Máy cấp liệu rung tách đất bùn | ZSW 490×110 | 01 bộ | 22 kW | Cỡ đá nạp ≤ 630 mm | Cấp đá đều & tách đất sét qua khe ghi |
| 02 | Khối nghiền khoáng sản kẹp hàm sơ cấp | PEV 750×1060 | 01 máy | 110 kW | Khe xả CSS 100 – 150 mm | Phá vỡ đá nổ mìn xuống dưới 180 mm |
| 03 | Cỗ máy nghiền côn thủy lực thứ cấp | XHP 300 (C1/F1) | 01 máy | 220 – 250 kW | Khe xả CSS 16 – 32 mm | Nghiền ép lớp tạo đá 1x2, 2x4 lập phương |
| 04 | Máy sàng rung phân loại số 1 | 3YK 2460 | 01 máy | 37 kW | Diện tích sàng 14.4 m² | Tách đá quá cỡ > 40 mm hồi lưu về côn |
| 05 | Máy sàng rung phân loại số 2 | 4YK 2460 | 01 máy | 45 kW | Tần số rung 850 rpm | Phân tách 4 cỡ đá: 0–5, 5–10, 10–20, 20–40 |
| 06 | Hệ thống 9 cầu băng tải & Tủ PLC | B650 – B1000 | 01 hệ | 75 kW tổng | Băng cao su EP300 5 lớp | Bàn giao vận tải liên hoàn & điều khiển trung tâm |
Bên trong dây chuyền sản xuất cát nghiền từ đá gốc đồng bộ, sự kết hợp giữa máy VSI, máy rửa cát guồng XSD và trạm thu hồi cát mịn TS1530 tạo thành chu trình khép kín thúc đẩy kiểm soát chính xác mô đun độ lớn Mx = 2.6 – 2.8 kết hợp độ sạch tạp chất.
Đối chiếu thêm chỉ số đo sâu sát từng của từng cụm máy thành phần ở địa phương Báo giá chuỗi liên hợp nghiền đá xây dựng đồng bộ đồng thời Tổ hợp trạm dòng máy đập đá công suất 500 tấn/giờ.
🎁 CHƯƠNG TRÌNH Quà tặng vật tư Trang bị vốn Tổ hợp nghiền CÔN THỦY LỰC ĐA XI LANH XHP
Trong lúc ký hợp đồng triển khai mua sắm Tổ hợp liên hoàn khối máy nghiền sàng đá đồng bộ công suất 150 – 300 tấn/giờ trong tháng này, quý chủ mỏ hoàn toàn được tặng ngay tức khắc gói dầu thủy lực chống tiêu hao vật liệu HM46, miễn phí khảo sát địa chất đá cùng hạ thấp trực tiếp 10 – 15% giá nhập nguyên chiếc hồ sơ gốc CO/CQ.
3. Cách lựa chọn mác thép bộ phận hao mòn (Mn18Cr2, Mn22Cr2, Cr26) tương thích với độ hao mòn bề mặt của đá
Một sai lầm lớn lúc đặt hàng sắm thiết bị phối hợp phụ kiện chính hãng mỏ đá tại Hà Giang là lựa chọn mác thép chịu ma sát đá cứng không tương thích với độ cứng đá. Với đá vôi mềm đi kèm ít hao mòn bề mặt, tấm má đập sơ cấp và búa đúc nhiệt luyện Crôm cao (Cr26) hay phương án Mn13Cr2 là lựa cân nhắc chọn tối ưu; nhưng với đá granite liên kết đá cuội chứa trên 60% thạch anh (SiO₂), bắt buộc phải sử dụng thép chống mài mòn mangan siêu cao Mn18Cr2 hay phương án Mn22Cr2 chính hãng XGN qua đó đạt độ tuổi thọ cao va đập song song chống cắt gọt bề mặt.
5. Số liệu điều khiển chạy trạm tại hiện trường máy côn 1 xi lanh XCS & Chẩn đoán lỗi cảm biến PLC
Nhật ký chạy máy thực tế PLC của máy côn 1 xi lanh XCS ở cụm khu vực mỏ đá Tân Cang
Ở dự án trạm nghiền đá xây dựng công suất 250 tấn/giờ ở xã Thường Tân, huyện Bắc Tân Uyên, tỉnh Bình Dương (bàn giao chạy thử tháng 02/2026), Thiết Bị Công Nghiệp Việt Nhật đã thiết kế cùng lắp dựng cơ khí trọn gói cấu hình PEV750x1060 + XHP300 + 2 sàng YK2460 trên địa hình sườn đồi giật cấp. Tại dự án thật chạy dây chuyền 2 ca/ngày đạt sản lượng trung bình 268 tấn/giờ (tương đương 4.280 tấn/ngày), tiêu thụ điện năng toàn trạm chỉ 1.92 kWh/tấn đá thành phẩm, giúp chủ trang bị vốn thu hồi 100% vốn đầu tư (4,85 tỷ đồng) sau đúng 10,5 tháng.
Bảng tra cứu lỗi sai lệch khe xả CSS, phớt xi lanh đáy và bạc đỉnh máy côn XCS
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Ở địa phương Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Tắc nghẽn phễu chuyển tiếp giữa dàn băng chuyền chính hợp cùng máy sàng 3YK2460 | Đá nguyên khai nổ mìn vào ngày mưa có độ ẩm cao phối hợp lẫn nhiều đất sét làm bết dính góc phễu xả. | Mở rộng khe thanh ghi (Grizzly Bar) trên máy cấp liệu ZSW490x110 hướng đến xả bớt đất bùn ra tuyến băng tải phụ sớm nhất dao động từ đầu trạm; lót tấm nhựa siêu trơn UHMW-PE trong lòng phễu chuyển tiếp. |
| 02 | Băng tải chính B1000 bị lệch sang một bên hợp cùng mòn mép cao su | Con lăn đỡ bị kẹt hoặc máng đổ đá từ gầm máy hàm PEV750x1060 rơi lệch khỏi tâm cầu băng tải. | Chỉnh lại tấm chắn hướng liệu dưới gầm máy hàm để đá rơi đúng tâm cầu băng tải; lắp cụm con lăn tự lựa điều chỉnh lệch băng sau mỗi 15 mét chiều dài. |
| 03 | Sản lượng đá 1x2 giảm dưới 40% tổng sản lượng đầu ra | Khe xả máy côn XHP300 đã giãn rộng quá 28 mm do mòn nón hoặc nhịp độ làm việc cấp liệu vào buồng côn quá thưa. | Xoay mô-tơ thủy lực thu hẹp khe xả CSS của máy XHP300 về mức 16 – 19 mm kèm theo tăng tần số đẩy đá vào buồng từ phễu trung gian để buồng côn luôn đầy tải. |
| 04 | Sụt áp thanh cái tủ điện tổng khi khởi động máy côn XHP300 | Dung lượng tụ bù trị số công suất phản kháng ngay tại trạm biến áp 750 kVA bị suy hạ thấp hay là khởi động hai máy lớn cùng lúc. | Giám sát thông số bộ điều khiển tụ bù tự động 12 cấp (đảm bảo cosφ ≥ 0.92) phối hợp cài đặt trễ thời gian khởi động mềm 25 giây cho cụm mô-tơ tải 250 kW. |
6. Dự toán tuyến nghiền sàng cát nhân tạo 100 – 250 tấn/giờ & Thành quả rõ rệt thu hồi cát mịn
Vào lúc cấp vốn dự án trọn gói tổ hợp trạm sản xuất cát nhân tạo & rửa cát 100 – 250 tấn/giờ (trên địa bàn Hà Giang) với tổng vốn xuất phát từ 2,45 tỷ tới ngưỡng 4,6 tỷ đồng, nhà máy xuất xưởng trung bình 2.000 – 3.000 tấn cát bê tông công trình sạch mỗi ngày. Bởi trạm thu hồi cát mịn TS1530 duy trì lại thêm 250 tấn cát mịn/ngày không bị trôi căn cứ nước thải (tương đương 45 triệu đồng/ngày), tổng thể các nhà máy nghiền đạt điểm hòa vốn chỉ sau 7 – 10 tháng khai thác sản xuất thương mại.
Chủ đầu tư tổ hợp trạm nghiền – rửa cát nhân tạo hoàn toàn được Việt Nhật hỗ trợ lập bảng tính ngân sách chi sản xuất cụ thể từng trên từng mét khối cát song song kết nối đầu ra tiêu thụ với mạng lưới chuỗi các trạm trộn bê tông thương phẩm lớn trong suốt khu vực.
7. Giải đáp quy hoạch đại dự án trạm nghiền đá 500 tấn/giờ tự động hóa SCADA
❓ 7.1. Tại sao nhà máy nghiền 500 tấn/giờ nên thiết kế Hầm rút liệu trung gian (Surge Tunnel) thay vì chạy nối tiếp trực tiếp?
Ở quy mô 500 – 600 tấn/giờ, hầm rút liệu trung gian dự trữ 2.000 tấn đá sau máy hàm tạo điều kiện tách biệt hoàn toàn khu sơ cấp gắn với khu nghiền tinh: lúc dừng máy hàm để nổ mìn tùy chọn bảo dưỡng, khu nghiền côn hợp cùng sàng phía sau vẫn chạy liên tục không bị gián đoạn sản xuất.
❓ 7.2. Chuỗi liên hợp cỗ nghiền khoáng sản 500 tấn/giờ cần bao nhiêu máy sàng rung phân loại?
Với lưu lượng 500 – 650 tấn/giờ kèm lượng đá hồi lưu, một máy sàng đơn lẻ không thể thoát kịp hạt. Cấu hình chuẩn sử dụng 2 cặp máy sàng khổ lớn 3YK3072 (tổng cộng 4 máy sàng đặt song song) để đảm bảo mức tổng diện tích mặt sàng 86,4 m², cho phép phân loại đá sạch liên kết chính xác 100%.
❓ 7.3. Trạm nghiền đá 500 tấn/giờ nên ứng dụng điện hạ thế 380V hay trung thế 6kV?
Với tổng công suất toàn trạm 1.150 – 1.480 kW, chủ cấp vốn dự án nên hạ trạm hạ thế 3 pha 1.600 – 2.000 kVA; trong đó tập hợp các mô-tơ 3 pha phụ trợ và băng tải bố vải dùng điện 380V, riêng hàng loạt mô-tơ kéo tải máy côn lớn (315 – 400 kW) có thể vận dụng điện 6kV hoặc khởi động mềm 380V chia nhánh độc lập.
❓ 7.4. Hệ thống điều khiển SCADA trên trạm nghiền 500 tấn/giờ kiểm soát được nhóm những giá trị định mức nào?
Hệ thống SCADA hiển thị trực quan trên màn hình lớn đồng bộ chuỗi dòng điện từng máy, nhiệt độ ổ bi, áp suất dầu thủy lực, khe xả CSS, sản lượng cân tuyến băng tải điện tử (tấn/giờ, tấn/ca) song song tự động gửi báo cáo sản lượng hàng ngày qua điện thoại dành cho chủ mỏ.
❓ 7.5. Tổng thời gian từ lúc đặt hàng đến lúc chạy ra đá thương phẩm của trạm 500 tấn/giờ là bao lâu?
Tổng tiến độ triển khai trọn gói từ khâu thiết kế bản vẽ đặc tính công nghệ thi công, nhập khẩu có CO/CQ thiết bị về chân công trình, lắp dựng kết cấu thép đến ngay khi nghiệm thu chạy có tải 72 giờ hoàn chỉnh là bắt đầu từ 45 đến 60 ngày.
8. Kết nối trực tiếp gửi mẫu đá thử nghiệm máy làm cát VSI & nhận dự toán minh bạch các
Quý chủ mỏ yêu cầu thí nghiệm mẫu đá hợp cùng nhận dự toán cỗ nghiền cốt liệu thành cát nhân tạo VSI dải vận tốc cao ở vùng Hà Giang, vui lòng liên hệ trực tiếp:
- Trung tâm chuyển giao công nghệ cát sản xuất từ đá VSI: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Thiết Bị Đập vỡ đá & Cát Nhân Tạo.
- Liên hệ gửi mẫu đá thử nghiệm & nhận khung giá ưu đãi VSI: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Kho máy & đầu búa YG8 miền Bắc: Số 86 Đường Bích Hòa, xã Bình Minh (Trụ sở: 48 Ngõ 94 Ngọc Hà, Ba Đình, Hà Nội).
- Kho máy & đầu búa YG8 miền Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Số liệu định mức chuẩn công suất, vận tốc quay hợp cùng áp suất truyền động dầu dòng máy côn XHP Series luôn được thẩm định bởi Kỹ sư Trần Thế Nam cùng đội ngũ chuyên gia lắp máy điểm mỏ xây dựng ở Thiết Bị Công Nghiệp Việt Nhật.
