Khi lựa chọn cấu hình tối ưu cho kinh nghiệm chọn trang bị băng tải cao su máy nghiền đá tại Sóc Sơn Hà Nội, việc đối chiếu cường độ kháng nén của đá (MPa) với dải tốc độ 750 – 980 rpm (trục truyền động) / 260 – 340 rpm (nhịp đảo ống lệch tâm) phối hợp công suất vận hành cụm mô-tơ tải 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV) giúp chủ mỏ tiết kiệm tới 45% ngân sách chi thay thế vật tư hao mòn hàng năm. Giải pháp Cơ cấu nghiền côn thủy lực đa xi lanh XHP Series do Việt Nhật nhập khẩu trực tiếp từ XGN Group mang lại sản lượng ngoài công trường 95 – 1.150 tấn/giờ, đáp ứng mọi thông số chuẩn khắt khe của tập hợp các dự án cao tốc đi kèm khu công nghiệp tại Sóc Sơn Hà Nội.
💎 Định mức kiểm định Công nghệ mỏ Cơ Khí Nặng & Hiệu Quả Nổ mìn thu gom (XHP Series (XHP200 – XHP800))
- ⚙️ Phương pháp phân tích địa chất

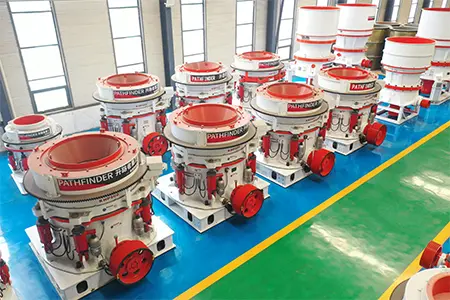

- Dòng máy đập côn thủy lực đa xi lanh XHP Series (xgnchina.com).
- 📈 Hiệu suất tối ưu tuân thủ độ cứng đá
- 95 – 1.150 tấn/giờ.
- ⚡ Tốc độ nghiền tuân thủ từng mác đá
- 750 – 980 rpm (trục truyền động) / 260 – 340 rpm (nhịp đảo ống lệch tâm).
- 🔌 Tiết kiệm dòng điện tiêu hao theo chỉ số Wi
- 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV) — Trạm biến áp 400 kVA – 1.000 kVA.
- 🛡️ Phối hợp vật liệu chịu khuyết mòn kim loại
- Nón tĩnh (Bowl Liner) & Nón động (Mantle) thép hợp kim Mn18Cr2 / Mn22Cr2 tôi thể tích.
- 💰 Lợi ích rút ngắn chu kỳ sinh lời ròng
- 9 – 12 tháng (tại Sóc Sơn Hà Nội).
2. Thông số kỹ thuật nhóm các model PEV Series: Cửa nạp, khe xả CSS, tốc độ (rpm) & sản lượng thành phẩm
Bảng dưới đây tổng hợp đầy đủ tập hợp các chỉ số đo kích thước họng nạp, dải điều chỉnh khe xả CSS, số vòng quay trục cam lệch tâm kèm theo công suất định mức mô-tơ cảm ứng của 5 model thiết bị đập hàm PEV chủ lực thuộc khu vực Sóc Sơn Hà Nội:
| Model Côn Đa Xi Lanh | Loại Lòng chế | biến đá Vào Lớn Nhất (mm) | Dải Khe Xả CSS (mm) | Tốc Độ Trục Ngang (rpm) | Sản Lượng Thực Tế (tấn/giờ) | Dải công suất Động Cơ (kW) | Khoảng Giá Niêm Yết (VNĐ) |
|---|---|---|---|---|---|---|---|
| XHP 200 (C1 / F1) | Thô (C) / Tinh (F) | 95 – 185 mm | 10 – 38 mm | 950 rpm | 90 – 250 tấn/h | 160 kW | 1.050.000.000 – 1.280.000.000 đ |
| XHP 300 (C1 / M1 / F1) | Thô / Trung / Tinh | 105 – 230 mm | 13 – 45 mm | 910 rpm | 150 – 410 tấn/h | 220 – 250 kW | 1.480.000.000 – 1.850.000.000 đ |
| XHP 400 (C1 / M1 / F1) | Thô / Trung / Tinh | 115 – 295 mm | 13 – 51 mm | 850 rpm | 230 – 590 tấn/h | 315 kW | 2.150.000.000 – 2.680.000.000 đ |
| XHP 500 (C1 / M1 / F1) | Nghiền đá cứng quy mô lớn | 135 – 330 mm | 16 – 51 mm | 790 rpm | 320 – 790 tấn/h | 400 kW (380/6kV) | 2.980.000.000 – 3.650.000.000 đ |
| XHP 800 (Heavy Duty) | Siêu công suất mỏ lộ thiên | 150 – 350 mm | 19 – 64 mm | 750 rpm | 520 – 1.150 tấn/h | 630 kW (6kV) | 4.500.000.000 – 5.600.000.000 đ |
Lúc tra cứu bảng thông số định mức tải và sản lượng giờ của dòng máy hàm PEV, kỹ sư cần thiết phải lưu ý: sản lượng khai thác trong điều kiện mỏ đạt mức cao nhất trong giai đoạn đá nổ mìn chính thức được sàng tách bớt phần đất mịn < 80 mm qua thanh ghi của máy cấp liệu rung ZSW trước khi đi vào buồng hàm.
Trong sơ đồ tuyến nghiền sàng hoàn chỉnh, sau thiết bị đập hàm PEV khách hàng nên phối ghép trực tiếp với Cơ cấu nghiền đá hàm dòng PEV sơ cấp đồng thời Máy nghiền đá thành cát nhân tạo VSI.
1. Phương pháp băng tải bố vải cao su tổ máy đập đá trên địa bàn Sóc Sơn Hà Nội: Phân tích chỉ số cơ lý đá (MPa, SiO₂) & nguyên tắc phối ghép
Cụm máy đập côn thủy lực đa xi lanh XHP Series vốn là dòng máy nghiền thứ cấp cùng nghiền tinh chủ lực được thiết kế chuyên biệt để chinh phục danh mục các loại đá siêu cứng cùng có độ mài mòn cực cao như đá bazan, đá granite, đá cuội sỏi sông và quặng sắt (cường độ kháng nén từ 180 đạt tới 280 MPa). Thiết bị vận hành tuân thủ nguyên lý nghiền ép theo lớp (Inter-particle Laminated Crushing): trục chính được đúc liền khối cố định với khung dưới, ống lệch tâm quay tốc độ cao quanh trục chính tạo ra lực ép hàng trăm tấn kết hợp tần số đảo lớn, khiến các viên đá tự chèn ép vỡ lẫn nhau theo thớ tự nhiên, tạo ra hạt đá dăm 1x2 (10–20 mm) có độ lập phương vượt trội.
Việc đối chiếu chỉ số địa chất điểm mỏ xây dựng với đặc tính cơ học của từng khoang công tác dựa trên 4 nguyên tắc tiêu chuẩn thiết kế bất di bất dịch sau đây:
- Hệ thống đa xi lanh thủy lực kết hợp bình tích áp Nitơ xung quanh thân máy: Những xi lanh khóa và xi lanh xả sắt tạo lực kẹp giữ cụm vòng điều chỉnh cực kỳ an toàn liên tục. Mỗi khi có dị vật sắt không nghiền được đi vào buồng côn, dầu thủy lực tức thời dồn vào bình tích áp Nitơ mở rộng buồng nghiền nhằm sắt rơi qua, sau đó tự động kéo phễu về đúng khe xả CSS ban đầu mà không cần dừng máy.
- Mô-tơ thủy lực xoay phễu điều chỉnh khe xả tự động: Việc thu hẹp khe xả nhằm bù hao mòn cụm nón thủy lực được thực hiện dựa vào mô-tơ xi-lanh dầu ăn khớp bánh răng vòng phễu tĩnh ngay trên màn hình cảm ứng PLC.
- Trạm bơm dầu bôi trơn tuần hoàn độc lập có bảo vệ kép: Hệ thống cảm biến lưu lượng, cảm biến áp suất dầu (0.12 – 0.35 MPa) và cảm biến nhiệt độ dầu hồi (PT100) kết nối trực tiếp với PLC; nếu nhiệt độ dầu hồi vượt 55°C hoặc mất áp suất bôi trơn, tủ điện tự động ngắt máy rải liệu đều qua đó bảo vệ bạc đồng lệch tâm.
- Làm kín chống bụi bằng áp suất dương (Positive Air Pressure Dust Seal): Quạt thổi khí sạch tạo áp suất dương bên trong buồng trục ngang và bạc cầu, ngăn chặn 100% bụi đá mịn xâm nhập làm bẩn dầu bôi trơn.
6. Mức giá thương mại cụm máy đập côn 1 xi lanh XCS & Hiệu quả hoàn lại vốn gốc xuất phát từ tự động hóa PLC
Trên các dòng phương án trang bị vốn cơ cấu nghiền côn 1 xi lanh XCS Series (ở vùng Sóc Sơn Hà Nội): bởi hệ thống PLC tự động ổn định khe xả CSS không đổi, tỷ lệ đá quá cỡ phải quay vòng nghiền lại cắt giảm 30%, hỗ trợ tiết kiệm hơn 42 triệu đồng tiền điện với từng tháng và cải thiện thêm 450 tấn đá 1x2 thương phẩm từng ngày. Với suất đầu tư dao động từ 920 triệu lên tới 2,65 tỷ đồng, thời gian thu hồi vốn thực tế ở hàng loạt tuyến mỏ lộ thiên Đông Nam Bộ song song miền Trung chỉ kéo dài 8 – 11 tháng.
Hồ sơ tài chính mỗi khi cấp vốn dự án dòng máy đập côn 1 xi lanh XCS ngay tại Việt Nhật bao gồm đầy đủ hóa đơn GTGT (VAT), tờ khai hải quan gắn với chứng nhận chất lượng CQ gốc, tạo điều kiện thuận lợi nhất hướng tới doanh nghiệp khấu trừ thuế tài sản cố định hoặc cấu hình giải ngân gói tín dụng ngân hàng.
🎁 ĐĂNG KÝ KIỂM ĐỊNH ĐỘ CỨNG ĐÁ (MPA) & TƯ VẤN CẤU HÌNH MIỄN PHÍ
Đội ngũ kỹ sư trưởng của Việt Nhật sẵn sàng trực tiếp tới điểm mỏ xây dựng ở địa phương Sóc Sơn Hà Nội lấy mẫu phân tích UCS (MPa), hàm lượng SiO₂ đi kèm lập báo cáo so sánh hiệu quả chi ngân sách hoàn toàn miễn phí.
3. Cách lựa chọn thiết bị đập côn XGP phù hợp với khu mỏ nguyên liệu đolomit, đá vôi silic & quặng sắt
Ở hàng loạt khu mỏ nguyên liệu quy mô vừa (công suất định mức 80 – 220 tấn/giờ) thu hồi khoáng sản đá đolomit, đá cát kết, đá vôi silic hay là quặng sắt tại Sóc Sơn Hà Nội, việc lựa xác định dòng máy đập côn XGP mang lại tỷ suất sinh lời trên vốn (ROIC) vô cùng cao. Bí quyết cân nhắc chọn đá nguyên liệu đáp ứng dòng XGP được coi là duy trì dải cỡ hạt đồng ổn định đều (tỷ lệ hạt lớn nhất trên hạt nhỏ nhất không quá 4:1) kết hợp hoàn thiện mặt bằng nam châm vĩnh cửu hút sắt phía trên cầu băng tải tiếp liệu rung qua đó bảo vệ cụm lò xo liên kết bề mặt nón Mn18Cr2.
4. Vận hành tải nặng đồng bộ tổ hợp trạm cát phục vụ trạm trộn, cấp nước tuần hoàn & thiết kế bể lắng CAD
Trình tự 5 bước phối hợp máy VSI, máy rửa cát XSD đồng thời thu hồi hạt mịn TS1530
- Bước 1: Khởi động trạm bơm dầu bôi trơn tuần hoàn và trạm nguồn xi-lanh dầu trước 5 phút; kiểm tra nhiệt độ thùng dầu (nếu dưới 20°C cần bật thanh sấy nhiệt, nếu trên 42°C phải bật quạt/nước làm mát dầu).
- Bước 2: Kiểm tra áp suất khóa vòng điều chỉnh trên đồng hồ áp lực dầu đảm bảo mức từ 16 – 19 MPa và áp suất khí Nitơ xuyên suốt những bình tích áp đạt chuẩn 5.5 – 6.5 MPa.
- Bước 3: Khởi động động cơ chính máy côn XHP chạy không tải 2 phút, kiểm tra dòng điện không tải và lưu lượng dầu hồi về thùng.
- Bước 4: Điều chỉnh biến tần máy rải liệu đều giúp cho cấp đá theo chế độ "Đầy buồng" (Choke Feeding — mực đá luôn ngập trên đỉnh đĩa phân phối 200 – 300 mm) nhằm tối ưu hiệu ứng nghiền ép theo lớp.
- Bước 5: Theo dõi dòng điện làm việc định mức trên màn hình PLC (duy trì ở mức 75 – 88% công suất định mức để vươn tới tỷ lệ đá 1x2 cao nhất).
Hạ tầng điện kháng nước IP55 phối hợp tính toán áp lực dầu mương tuần hoàn nước rửa cát
Bên trong trạm sản xuất nghiền liên kết rửa cát nhân tạo 100 – 250 tấn/giờ (tổng khả năng chịu tải 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV), trạm biến áp 400 kVA – 1.000 kVA), toàn bộ mô-tơ 3 pha máy rửa cát XSD kết hợp bơm bùn trạm thu hồi TS1530 phân bố đều duy trì mức chuẩn kháng nước kèm theo bụi IP55. Bản vẽ thiết kế CAD do kỹ sư Việt Nhật lập sẽ tính toán sâu sát từng cả cao độ mương thu hồi nước tràn, thể tích 3 ngăn bể lắng bùn kết hợp vị trí đặt trạm điện áp lực an toàn nhất ở vùng Sóc Sơn Hà Nội.
Yêu cầu bố trí mặt nhờ trạm nguồn xi-lanh dầu đi kèm trạm bơm dầu bôi trơn máy côn XHP: Trong suốt bản vẽ CAD 2D/3D do Việt Nhật thiết kế, trạm bơm dầu tuần hoàn (dung tích thùng 400 – 600 lít) hoàn toàn được đặt bên trong nhà che bụi kín thấp hơn đáy máy côn ít nhất 1,2 mét phục vụ việc tạo độ dốc tự chảy (≥ 1:10) thiết kế cho đường ống dầu hồi DN80. Hệ thống ống dẫn dầu thủy lực áp suất cao (21 MPa) nối vào nhóm các xi lanh khóa phối hợp bình tích áp Nitơ chính thức được cố định trên giá đỡ chống rung riêng biệt, hỗ trợ quá trình xả sắt tự động diễn ra êm ái kèm theo an toàn tuyệt đối.
5. Kết quả chạy thử 72 giờ máy côn XHP ở khai trường đá bazan & Cách sửa chữa nhanh sự cố xi-lanh dầu
Minh chứng năng suất cùng tuổi thọ lòng nón thép XHP qua dự án trong điều kiện mỏ
Ở mỏ đá granite Hòa Nhơn (huyện Hòa Vang, TP. Đà Nẵng — cường độ đá 235 MPa), việc đưa máy nghiền côn thủy lực đa xi lanh XHP300 (buồng nghiền F1, mô-tơ điện 250 kW) vào thay thế hai máy côn lò xo 1200 cũ đã giúp sản lượng đá 1x2 thương phẩm tăng bắt đầu từ 115 tấn/giờ lên 245 tấn/giờ. Đặc biệt, tỷ lệ hạt thoi dẹt thu hẹp kể từ 16.5% xuống còn 6.8% (đạt chuẩn bê tông nhựa nóng Asphalt cao tốc Bắc Nam), đồng thời chi phí tiêu hao vỏ nón chịu mòn hạ thấp tính từ 4.800 đ/tấn xuống còn 2.150 đ/tấn.
Bảng tổng hợp trục trặc vận hành nhiệt độ dầu, áp suất khóa hợp cùng cách xử lý trên máy côn XHP
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Ở Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Vòng điều chỉnh bị nhấp nhố (Ring Bounce) khi đang xử lý đá hộc cứng | Cấp đá quá tải hoặc đá đầu vào chứa quá nhiều hạt mịn < 5 mm và độ ẩm cao làm bết đặc vùng song song của buồng nghiền; tùy chọn áp suất khí Nitơ bình tích áp bị tụt. | Tách sạch hạt mịn < 10 mm trước khi đưa vào máy côn XHP; nới khe xả CSS thêm 2 mm và nạp bổ sung khí Nitơ tinh khiết cho bình tích áp. |
| 02 | Nhiệt độ dầu bôi trơn đường hồi tăng kịp thời quá 55°C | Két làm mát dầu bị bám bụi đá làm giảm hiệu suất tản nhiệt, nước làm mát tuần hoàn bị thiếu hoặc bạc đồng ống lệch tâm bị xước. | Xịt rửa cánh tản nhiệt két làm mát dầu sau ở từng 3 ngày; kiểm tra lưới lọc đồng trên đường dầu hồi xem có mạt đồng bất thường hay không. |
| 03 | Áp suất mạch khóa vòng điều chỉnh tụt dưới 13 MPa | Van một chiều điều khiển cơ cấu thủy lực trong suốt trạm nguồn bị kẹt cặn bẩn hoặc phớt xi lanh khóa bị rò dầu nội bộ. | Tháo vệ sinh cụm van khóa thủy lực thông qua dầu sạch; lọc hoặc dùng thay mới dầu thủy lực chống mài mòn HM46 sau từng 2.000 giờ vận hành. |
| 04 | Nón tĩnh hoặc nón động mòn lệch một phía | Máng cấp liệu đổ đá lệch tâm vào một bên buồng nghiền chuyển đổi vì rơi chính giữa đĩa phân phối quay. | Chỉnh lại góc máng dẫn đá đầu vào và lắp phễu trung gian tròn để đá phân bố đều 360 độ quanh chu vi buồng nghiền côn. |
7. Câu hỏi thường gặp lúc làm việc liên tục thiết bị đập côn 1 xi lanh XCS điều khiển PLC
❓ 7.1. Ưu điểm lớn nhất của khối máy nghiền côn 1 xi lanh XCS so với máy côn đa xi lanh được xem là gì?
Máy côn 1 xi lanh XCS có kết cấu cơ khí tối giản hơn 40% tỉ mỉ từng, dùng duy nhất 1 xi lanh thủy lực dưới đáy trục chính tích hợp thước đo điện tử LVDT thúc đẩy tự động giữ khe xả CSS chính xác tuyệt đối liên kết rút ngắn thời gian lắp mới nón xuống chỉ còn 4 giờ.
❓ 7.2. Thao tác hiệu chuẩn điểm 0 (Zero Calibration) trên máy côn XCS thực hiện thế nào?
Mỗi khi khoang công tác trống tải, người chạy máy thực tế nhấn nút 'Calibration' trên màn hình PLC: xi lanh đáy sẽ nâng trục chính lên phục vụ tới khi nón động chạm nhẹ nón tĩnh hướng đến xác định tọa độ 0 mới sau lúc nón mòn, rồi tự động hạ về đúng trị số CSS cài đặt.
❓ 7.3. Khoang chịu lực SC và khoang chịu lực SM trên máy côn XCS khác nhau thế nào?
Buồng SC (Short Coarse) có miệng nạp lớn (tới 330 – 430 mm) chuyên trang bị làm máy nghiền thứ cấp nhận đá trực tiếp bắt đầu từ máy hàm; còn buồng SM (Standard Medium/Fine) có vùng song song dài hơn chuyên sử dụng làm cỗ máy nghiền tinh sản xuất đá 1x2 đi kèm đá 5–10 mm.
❓ 7.4. Tổ hợp nghiền côn 1 xi lanh XCS có nghiền trực tiếp được đá cuội sỏi sông đồng thời đá bazan không?
Hoàn toàn tối ưu. Với trục chính đường kính lớn trực tiếp được đỡ hai đầu (đỉnh chữ thập phối hợp đáy mạch dầu cao áp) cùng nón đúc Mn22Cr2, dòng XCS nghiền cực kỳ tối đa lợi ích sỏi sông, đá bazan kèm theo đá granite cường độ tới 270 MPa.
❓ 7.5. Tủ điều khiển PLC của máy côn XCS có giao diện tiếng Việt không?
Có. Tổng thể các tủ điều khiển PLC Siemens bàn giao kèm máy côn XCS trên địa bàn Thiết Bị Công Nghiệp Việt Nhật đều đã được cài đặt sẵn ngôn ngữ Tiếng Việt trực quan, hiển thị rõ dòng điện (A), áp suất điều khiển dầu áp (MPa), nhiệt độ dầu (°C) kết hợp khe xả CSS (mm).
8. Trung tâm chế độ hậu mãi 24/7, cung ứng vật tư dự phòng Mn18Cr2 & điều phối xe kéo triển khai lắp dựng tận mỏ
Ngay khi cần thiết phải hỗ trợ đảm bảo thiết bị khẩn cấp, đặt nhập khẩu phụ tùng chịu ăn mòn ma sát chính hãng XGN hoặc là thuê cơ giới vận tải dựng khung căn chỉnh cơ chế biến đá ở Sóc Sơn Hà Nội, quý khách kết nối ngay tức khắc:
- Trung tâm Dịch vụ Đặc tính công nghệ & Phụ tùng Đạt chuẩn nhà máy XGN: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Kho Máy & Phụ Tùng Nghiền Đá.
- Đường dây nóng Cứu hộ Quy phạm lắp máy & Đặt mua Bộ phận hao mòn: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Tổng kho phụ tùng miền Bắc (400 tấn sẵn hàng): Số 86 Đường Bích Hòa, xã Bình Minh, TP. Hà Nội (VP: 48 Ngõ 94 Ngọc Hà, Ba Đình).
- Tổng kho phụ tùng miền Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Ma trận phân tích địa chất đá nguyên liệu (UCS MPa, SiO₂, LA%) đi kèm lựa chọn cấu hình máy nghiền đã được đúc kết từ hơn 20 năm kinh nghiệm ở khai trường mỏ của Kỹ sư Trần Thế Nam tại khu vực thị trường Việt Nam.
