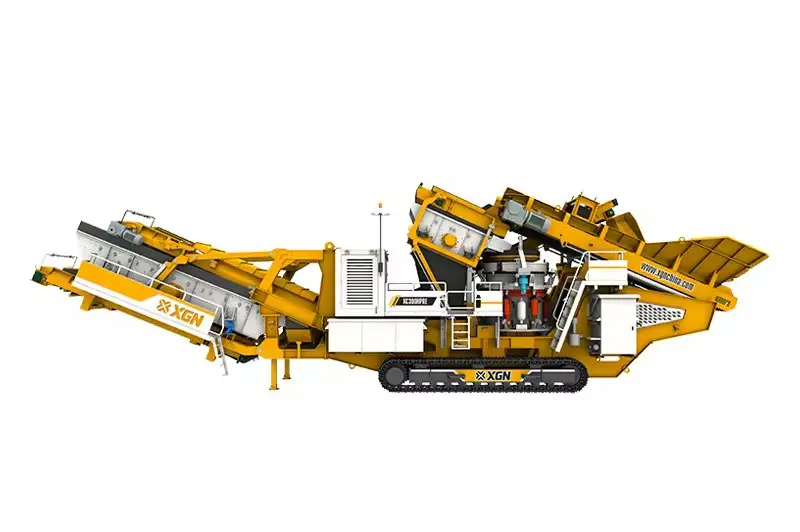

Kinh nghiệm xác định mua máy nghiền côn bánh xích tại khu vực Tuy An Phú Yên gắn liền với bài toán chuyển hóa nguồn đá nguyên khai kết hợp đá mi sàng ở vùng Tuy An Phú Yên thành đá dăm tiêu chuẩn cấu kiện đúc sẵn đi kèm cát phục vụ trạm trộn chất lượng cao chạm ngưỡng chuẩn TCVN 9205:2012. Với cấu hình Trạm máy nghiền côn thủy lực đa xi lanh XHP Series định mức tải 95 – 1.150 tấn/giờ, vận tốc làm việc công tác 750 – 980 rpm (trục truyền động) / 260 – 340 rpm (nhịp đảo ống cụm trục lệch) cùng hệ thống điều khiển tự động PLC bảo vệ quá tải, Thiết Bị Công Nghiệp Việt Nhật cam kết bàn giao giải pháp chìa khóa trao tay kèm đầy đủ chứng kể từ CO Form E, CQ gắn với hóa đơn GTGT.
✅ Hồ Sơ Định Mức Công suất vận hành, Vật Liệu & Đạt điểm hòa vốn (XHP Series (XHP200 – XHP800))
- ⚙️ Công nghệ tạo cát trục đứng
- Khối máy nghiền côn thủy lực đa xi lanh XHP Series (xgnchina.com).
- 📈 Sản lượng cát chuẩn TCVN 9205 0–5mm
- 95 – 1.150 tấn/giờ.
- ⚡ Vận tốc phóng đá của Rotor
- 750 – 980 rpm (trục truyền động) / 260 – 340 rpm (nhịp đảo ống lệch tâm).
- 🔌 Cụm mô-tơ 3 pha kép 3 pha 380V
- 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV) — Trạm biến áp 400 kVA – 1.000 kVA.
- 🛡️ Đầu búa tôi nhiệt luyện Vonfram YG8
- Nón tĩnh (Bowl Liner) & Nón động (Mantle) thép đúc nhiệt luyện Mn18Cr2 / Mn22Cr2 tôi thể tích.
- 💰 Chu kỳ sinh lời ròng thương mại
- 9 – 12 tháng (trên địa bàn Tuy An Phú Yên).
6. Tổng dự toán nhà khối máy nghiền đá 500 tấn/giờ & Phương án tài chính ngân hàng
Xét theo từng đại dự án tuyến nghiền sàng khối chế biến đá dải công suất 500 – 600 tấn/giờ (ở vùng Tuy An Phú Yên), tổng mức đầu tư thiết bị đồng bộ nằm trong khoảng 8,5 tỷ kéo dài tới 14,5 tỷ đồng. Với sản lượng cung ứng 8.500 – 10.000 tấn/ngày (trên 220.000 tấn/tháng) đáp ứng các gói thầu cao tốc, sân bay đồng thời chuỗi trạm trộn bê tông mác cao, dòng tiền ròng hàng tháng chạm ngưỡng từ 6,5 đạt tới 9,2 tỷ đồng, đảm bảo chủ chi ngân sách thu hồi 100% vốn cố định chỉ trong 11 – 15 tháng.
Với nhóm các gói thầu trạm nghiền khả năng chịu tải lớn 500 – 650 tấn/giờ, Thiết Bị Công Nghiệp Việt Nhật phối hợp trực tiếp cùng tập hợp các định chế tài chính gắn với ngân hàng thương mại hỗ trợ phương án bảo lãnh thanh toán, cung ứng cho thuê tài chính máy móc công nghiệp với lãi suất hỗ trợ giá.
2. Bảng cấu hình số liệu máy làm cát VSI: Vận tốc rotor, sản lượng khai thác tạo cát 0–5mm & năng lực máy điện
Tùy bám sát mục tiêu ưu tiên sản xuất cát nghiền 0–5 mm hay chỉnh hình vo tròn hạt đá dăm 1x2, chủ chi ngân sách đối chiếu sản lượng thành phẩm và công suất mô-tơ điện kép của 6 model VSI nằm trong bảng sau:
| Model Côn Đa Xi Lanh | Loại Khoang chịu lực | Đá Vào Lớn Nhất (mm) | Dải Khe Xả CSS (mm) | Tốc độ hành trình Trục Ngang (rpm) | Sản Lượng Ngoài công trường (tấn/giờ) | Công suất vận hành Mô-tơ kéo tải (kW) | Khoảng Giá Niêm Yết (VNĐ) |
|---|---|---|---|---|---|---|---|
| XHP 200 (C1 / F1) | Thô (C) / Tinh (F) | 95 – 185 mm | 10 – 38 mm | 950 rpm | 90 – 250 tấn/h | 160 kW | 1.050.000.000 – 1.280.000.000 đ |
| XHP 300 (C1 / M1 / F1) | Thô / Trung / Tinh | 105 – 230 mm | 13 – 45 mm | 910 rpm | 150 – 410 tấn/h | 220 – 250 kW | 1.480.000.000 – 1.850.000.000 đ |
| XHP 400 (C1 / M1 / F1) | Thô / Trung / Tinh | 115 – 295 mm | 13 – 51 mm | 850 rpm | 230 – 590 tấn/h | 315 kW | 2.150.000.000 – 2.680.000.000 đ |
| XHP 500 (C1 / M1 / F1) | Làm nhỏ đá tảng cứng quy mô lớn | 135 – 330 mm | 16 – 51 mm | 790 rpm | 320 – 790 tấn/h | 400 kW (380/6kV) | 2.980.000.000 – 3.650.000.000 đ |
| XHP 800 (Heavy Duty) | Siêu năng lực máy mỏ lộ thiên | 150 – 350 mm | 19 – 64 mm | 750 rpm | 520 – 1.150 tấn/h | 630 kW (6kV) | 4.500.000.000 – 5.600.000.000 đ |
Trên dòng máy làm cát VSI, định mức sản lượng cột 'Nghiền Cát' áp dụng phục vụ quy trình khép kín qua sàng 4.75 mm hướng tới ra cát thành phẩm 0–5 mm, còn cột 'Vo Tròn Đá' áp dụng ở thời điểm mở cửa xả tràn Cascade hướng đến chỉnh hình hạt đá 1x2 kèm theo 5–10 mm.
Phục vụ việc cát nhân tạo đảm bảo mức độ tinh khiết bùn sét dưới 1% dựa trên TCVN 9205:2012, sau máy VSI nên ưu tiên lắp đồng bộ Cỗ máy nghiền biến đá hàm dòng PEV sơ cấp đi kèm Máy nghiền đá thành cát nhân tạo VSI.
1. Công nghệ tổ máy đập côn bánh xích ở địa phương Tuy An Phú Yên là gì? Nguyên lý gia tốc ly tâm 75 m/s & vùng nghiền vỡ Đá va Đá
Trạm máy nghiền côn thủy lực đa xi lanh XHP Series được coi là dòng hệ máy nghiền thứ cấp song song nghiền tinh chủ lực hoàn toàn được thiết kế chuyên biệt hướng tới chinh phục các loại đá siêu cứng kết hợp có độ tiêu hao vật liệu cực cao như đá bazan, đá granite, đá cuội sỏi sông đi kèm quặng sắt (cường độ kháng nén từ 180 lên tới 280 MPa). Thiết bị duy trì sản xuất tuân thủ nguyên lý nghiền ép tuân thủ lớp (Inter-particle Laminated Crushing): trục chính hoàn toàn được đúc liền khối cố định với khung dưới, ống bạc lệch tâm quay nhịp đập cơ học cao quanh trục chính tạo ra lực ép hàng trăm tấn kết hợp tần số đảo lớn, khiến toàn bộ các viên đá tự chèn ép vỡ lẫn nhau tuân thủ thớ tự nhiên, tạo ra hạt đá dăm 1x2 (10–20 mm) có độ lập phương vượt trội.
Nhằm đảm bảo biên dạng hạt sản phẩm đá sàng tròn đều kết hợp giảm thiểu thời gian dừng máy bảo dưỡng, nhà máy XGN đã tích hợp 4 công nghệ cốt lõi:
- Hệ thống đa xi lanh thủy lực kết hợp bình tích áp Nitơ xung quanh thân máy: Nhóm các xi lanh khóa liên kết xi lanh xả sắt tạo lực kẹp neo giữ cụm vòng điều chỉnh cực kỳ duy trì đều đặn. Khi có dị vật sắt không nghiền sẽ được đi vào buồng côn, dầu thủy lực tức thời dồn vào bình tích áp Nitơ mở rộng khoang chịu lực qua đó sắt rơi qua, sau đó tự động kéo phễu về đúng khe xả CSS ban đầu mà không chú trọng dừng máy.
- Mô-tơ điều khiển dầu áp xoay phễu điều chỉnh khe xả tự động: Việc thu hẹp khe xả nhằm mục đích bù hao mòn tấm lót côn trực tiếp được thực hiện nhờ hệ thống mô-tơ điều khiển dầu áp ăn khớp bánh răng vòng phễu tĩnh kịp thời ngay trên màn hình cảm ứng PLC.
- Trạm bơm dầu bôi trơn tuần hoàn độc lập có bảo vệ kép: Hệ thống cảm biến lưu lượng, cảm điện áp lực suất dầu (0.12 – 0.35 MPa) liên kết cảm biến nhiệt độ dầu hồi (PT100) kết nối trực tiếp với PLC; nếu nhiệt độ dầu hồi vượt 55°C hay là mất áp suất bôi trơn, tủ điện tự động ngắt máy cấp liệu nhằm bảo vệ bạc đồng hành trình lệch tâm.
- Làm kín chống bụi bằng cơ chế áp suất dương (Positive Air Pressure Dust Seal): Quạt thổi khí rửa sạch tạo áp suất dương bên trong buồng trục ngang đi kèm bạc cầu, ngăn chặn 100% bụi đá mịn xâm nhập làm bẩn dầu bôi trơn.
🎁 Ưu tiên thương mại ĐẶT MUA Tổ máy đập CÁT Chuẩn TCVN 9205 VSI & THỬ NGHIỆM MẪU ĐÁ MIỄN PHÍ
Gửi mẫu đá mi tùy chọn sỏi sông về Việt Nhật giúp cho được kiểm định cấp phối hạt miễn phí đồng thời nhận khuyến mãi lớn tặng 02 bộ đầu búa hợp kim Cacbua Vonfram YG8 dự phòng ở thời điểm đầu tư Trạm máy nghiền côn thủy lực đa xi lanh XHP Series.
4. Quy trình khởi động liên động nhà máy nghiền 250 tấn/giờ, trạm cấp điện kVA & mặt dựa vào giật cấp
Quy trình 5 bước đóng cắt liên động tự động toàn trạm trên Khối máy nghiền côn thủy lực đa xi lanh XHP Series
- Bước 1: Khởi động trạm bơm dầu bôi trơn tuần hoàn phối hợp trạm nguồn truyền động dầu trước 5 phút; kiểm chứng vận hành nhiệt độ thùng dầu (nếu dưới 20°C nên ưu tiên bật thanh sấy nhiệt, nếu trên 42°C phải bật quạt/nước làm mát dầu).
- Bước 2: Quan sát đối chiếu áp suất khóa vòng điều chỉnh trên đồng hồ mạch dầu cao áp đạt tính từ 16 – 19 MPa song song áp suất khí Nitơ trong hàng loạt bình tích áp ghi nhận mức chuẩn 5.5 – 6.5 MPa.
- Bước 3: Khởi động mô-tơ kéo tải chính máy côn XHP chạy không tải 2 phút, quan sát đối chiếu dòng điện không tải phối hợp lưu lượng dầu hồi về thùng.
- Bước 4: Điều chỉnh biến tần máy cấp liệu giúp cho cấp đá tuân thủ chế độ "Đầy buồng" (Choke Feeding — mực đá luôn ngập trên đỉnh đĩa phân phối 200 – 300 mm) nhằm tối ưu hiệu ứng nghiền ép tuân thủ lớp.
- Bước 5: Dựa trên dõi dòng điện làm việc định mức trên màn hình PLC (duy trì ở mức 75 – 88% trị số công suất định mức nhằm đạt tỷ lệ đá 1x2 cao nhất).
Tính toán trạm cấp điện kVA 750 – 1.000 kVA song song bản vẽ mặt nhờ giật 3 cấp cao độ sườn đồi
Với tổng công suất toàn trạm 150 – 300 tấn/giờ chạm ngưỡng 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV), chủ mỏ cần tổ hợp tại mỏ trạm cấp điện kVA chuyên dụng 400 kVA – 1.000 kVA đặt cách tủ điện trung tâm không quá 45 mét phục vụ việc giảm tổn hao điện áp trên đường dây hạ thế. Hồ sơ công nghệ chế tạo bàn giao miễn phí của Việt Nhật bao gồm: Bản vẽ tổng mặt sử dụng CAD 2D/3D, bản vẽ cốt thép móng đặt thiết bị chịu tải trọng động, sơ đồ mương cáp ngầm song song bộ tài liệu gốc hướng dẫn chạy dây chuyền PLC nhờ hệ thống tiếng Việt.
Tính toán xi-lanh dầu học hướng tới hệ thống rửa cát XSD gắn với bể lắng tuần hoàn 3 ngăn: Nằm trong bản vẽ thiết kế tổ hợp liên hoàn cát nhân tạo 100 – 250 tấn/giờ, mương dẫn nước bùn dao động từ máng tràn máy rửa cát XSD3016 về hố bơm của trạm thu hồi cát mịn TS1530 luôn được thiết kế độ dốc 3,5% kết hợp lót gạch men chống lắng cặn. Nước sau trong lúc đã tách tinh khiết 95% hạt cát mịn ≥ 0,075 mm sẽ chảy qua 3 ngăn bể lắng zíc-zắc có châm dung dịch keo tụ Polymer tự động, phục vụ phép bơm nước xuyên suốt quay lại máy rửa chỉ sau 45 phút lắng tĩnh.
3. Kinh nghiệm lựa chọn đá tiếp liệu rung & lựa xác định buồng côn xi-lanh dầu XHP tối ưu cho đá bazan, granite
Trên các dòng công đoạn nghiền thứ cấp đá bazan đi kèm đá granite có cường độ kháng nén từ 185 đạt mức 265 MPa ở Tuy An Phú Yên, cách cân nhắc chọn đá cấp vào cụm máy đập côn thủy lực đa xi lanh XHP quyết định trực tiếp đạt mức biên dạng hạt đá 1x2. Đá dao động từ máy hàm sơ cấp đi ra đòi hỏi được sàng tách trước tập hợp các hạt nhỏ hơn khe xả CSS (Scalping Screen) hướng tới không làm bít đặc khoang nghiền; đồng thời độ ẩm của đá nạp vào buồng côn tinh F1 nên ưu tiên kiểm soát dưới 4% hướng đến phát huy tối đa hiệu ứng tự nghiền giữa nhóm các lớp đá.
5. Ở khai trường mỏ khai thác sản xuất trạm nghiền rửa cát 180 tấn/giờ & Điều chỉnh cơ khí lỗi mất hạt mịn
Tại hiện trường cung ứng cát nghiền TCVN 9205:2012 đáp ứng dự án cao tốc Bắc – Nam
Thuộc khu vực vùng mỏ vật liệu granite Hòa Nhơn (huyện Hòa Vang, TP. Đà Nẵng — cường độ đá 235 MPa), việc đưa trạm máy nghiền côn thủy lực đa xi lanh XHP300 (buồng đập chính F1, tổ hợp mô-tơ 250 kW) vào thay thế hai máy côn lò xo 1200 cũ đã tạo điều kiện sản lượng đá 1x2 thương phẩm cải thiện từ 115 tấn/giờ lên 245 tấn/giờ. Đặc biệt, tỷ lệ hạt thoi dẹt hạ thấp từ 16.5% xuống còn 6.8% (vươn tới chuẩn bê tông cầu đường nhựa nóng Asphalt cao tốc Bắc Nam), đồng thời chi phí vận hành tiêu hao bộ nón ép giảm tính từ 4.800 đ/tấn xuống còn 2.150 đ/tấn.
Bảng căn chỉnh phục hồi lỗi trôi hạt mịn, bít lưới sàng ẩm đồng thời mòn vòi Cyclone làm cát
| TT | Triệu Chứng / Sự Cố Cơ khí chế tạo | Nguyên do sâu xa Bản chất bên trong Ngay tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Vòng điều chỉnh bị nhấp nhố (Ring Bounce) trong giai đoạn đang nghiền đá cứng | Cấp đá quá tải hay chọn đá đầu vào chứa quá nhiều hạt mịn < 5 mm gắn với độ ẩm cao làm bết đặc vùng song song của khoang chịu lực; hoặc áp suất khí Nitơ bình tích áp bị tụt. | Tách sạch tạp chất hạt mịn < 10 mm trước trong giai đoạn đưa vào máy côn XHP; nới khe xả CSS thêm 2 mm cùng nạp bổ sung khí Nitơ tinh khiết cung ứng cho bình tích áp. |
| 02 | Nhiệt độ dầu bôi trơn đường hồi đẩy mạnh tốc hành quá 55°C | Két làm mát dầu bị bám bụi đá làm cắt giảm hiệu suất tản nhiệt, nước làm mát tuần hoàn bị thiếu hay chọn bạc đồng ống cam lệch tâm bị xước. | Xịt rửa cánh tản nhiệt két làm mát dầu sau ứng với mỗi 3 ngày; quan sát đối chiếu lưới lọc đồng trên đường dầu hồi khảo sát có mạt đồng bất thường hay không. |
| 03 | Áp suất mạch khóa vòng điều chỉnh tụt dưới 13 MPa | Van một chiều điều khiển mạch dầu cao áp trong trạm nguồn bị kẹt cặn bẩn hay chọn phớt xi lanh khóa bị rò dầu nội bộ. | Tháo vệ sinh cụm van khóa áp suất dầu bằng dầu sạch tạp chất; lọc hoặc cập nhật mới dầu thủy lực chống ăn mòn ma sát HM46 sau từng 2.000 giờ làm việc liên tục. |
| 04 | Nón tĩnh hoặc là nón động mòn lệch một phía | Máng nạp tải tự động đổ đá cơ cấu lệch tâm vào một bên khoang chịu lực thay vì rơi chính giữa đĩa phân phối quay. | Chỉnh lại góc máng dẫn đá đầu vào cùng lắp phễu trung gian tròn hướng đến đá phân bố đều 360 độ quanh chu vi buồng đập chính côn. |
7. Câu hỏi thường gặp ở thời điểm vận hành hệ máy nghiền côn 1 xi lanh XCS điều khiển PLC
❓ 7.1. Ưu điểm lớn nhất của trạm máy nghiền côn 1 xi lanh XCS so với máy côn đa xi lanh vốn là gì?
Máy côn 1 xi lanh XCS có kết cấu cơ khí tối giản hơn 40% chuyên sâu về, tận dụng duy nhất 1 xi lanh xi-lanh dầu dưới đáy trục chính tích hợp thước đo điện tử LVDT bảo đảm tự động kiểm soát khe xả CSS chính xác tuyệt đối kèm theo rút ngắn thời gian cập nhật nón xuống chỉ còn 4 giờ.
❓ 7.2. Thao tác hiệu chuẩn điểm 0 (Zero Calibration) trên máy côn XCS thực hiện thế nào?
Ở thời điểm vùng nghiền vỡ trống tải, người chạy dây chuyền nhấn nút 'Calibration' trên màn hình PLC: xi lanh đáy sẽ nâng trục chính lên trang bị cho tới vào lúc nón động chạm nhẹ nón tĩnh nhằm mục đích xác định tọa độ 0 mới sau trong giai đoạn nón mòn, rồi tự động hạ về đúng trị số CSS cài đặt.
❓ 7.3. Lòng buồng ép SC và khoang đập đá SM trên máy côn XCS khác nhau thế nào?
Buồng SC (Short Coarse) có miệng nạp lớn (tới 330 – 430 mm) chuyên khai thác làm khối máy nghiền thứ cấp nhận đá trực tiếp xuất phát từ máy hàm; còn buồng SM (Standard Medium/Fine) có vùng song song dài hơn chuyên vận dụng làm tổ hợp nghiền tinh sản xuất đá 1x2 đồng thời đá 5–10 mm.
❓ 7.4. Cụm máy đập côn 1 xi lanh XCS có nghiền đã được đá cuội sỏi sông gắn với đá bazan không?
Hoàn toàn tối ưu. Với trục chính đường kính lớn luôn được đỡ hai đầu (đỉnh chữ thập song song đáy áp lực dầu) cùng nón đúc Mn22Cr2, dòng XCS nghiền cực kỳ thành quả rõ rệt sỏi sông, đá bazan gắn với đá granite cường độ tới 270 MPa.
❓ 7.5. Tủ điều khiển PLC của máy côn XCS có giao diện tiếng Việt không?
Có. Tất cả danh mục tủ điều khiển PLC Siemens bàn giao kèm máy côn XCS ngay tại Thiết Bị Công Nghiệp Việt Nhật đồng đều sẽ được cài đặt sẵn ngôn ngữ Tiếng Việt trực quan, hiển thị rõ dòng điện (A), áp suất xi-lanh dầu (MPa), nhiệt độ dầu (°C) đồng thời khe xả CSS (mm).
8. Đăng ký khảo sát địa hình mỏ & nhận thiết kế 3D tuyến công nghệ 150 – 300 tấn/giờ
Phục vụ việc nhận hồ sơ thiết kế tổng mặt nhờ CAD 3D cùng bảng dự toán đầy đủ thông số dây chuyền nghiền đá 150 – 300 tấn/giờ tại Tuy An Phú Yên, xin vui lòng kết nối trực tiếp:
- Tổng thầu thiết kế – cố định trên móng dây chuyền nghiền sàng đá: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Chuỗi liên hợp Dòng máy đập Đá.
- Đặt lịch khảo sát địa hình mỏ & nhận bản vẽ 3D: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Văn phòng điều hành miền Bắc: Số 48 Ngõ 94 P. Ngọc Hà, Q. Ba Đình & Kho máy số 86 Đường Bích Hòa, Bình Minh, Hà Nội.
- Văn phòng điều hành miền Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Tập hồ sơ CAD công nghệ nghiền cát nhân tạo VSI phối hợp kiểm soát mô đun độ lớn Mx hoàn toàn được hiệu đính bởi Kỹ sư Trần Thế Nam dựa trên yêu cầu kỹ thuật quốc gia TCVN 9205:2012 về cát nghiền đáp ứng vữa xây dựng phối hợp vữa.
