Khi lựa tuyển chọn cấu hình thiết kế cho đầu tư cơ cấu nghiền côn XCS 315 ở Nghi Sơn Thanh Hóa, việc đối chiếu cường độ kháng nén của đá (MPa) với dải vận tốc làm việc 820 – 1.020 rpm (trục ngang) / 285 – 360 rpm (tần số đảo trục chính) hợp cùng công suất mô-tơ điện 160 – 400 kW (Điện 3 pha 380V / 50Hz) mang lại chủ mỏ tiết kiệm tới 45% dòng tiền chi chuyển đổi thế vật tư hao mòn hàng năm. Giải pháp Thiết bị đập côn mạch dầu cao áp 1 xi lanh XCS Series điều khiển PLC tự động do Việt Nhật nhập khẩu trực tiếp kể từ XGN Group mang lại sản lượng ngoài công trường 110 – 790 tấn/giờ, đáp ứng mọi quy định kỹ thuật khắt khe của chuỗi các dự án cao tốc kết hợp khu công nghiệp ở Nghi Sơn Thanh Hóa.
💎 Quy phạm quốc gia Kỹ Thuật Cơ Khí Nặng & Tối ưu năng suất Thu hồi khoáng sản (XCS Series (XCS160 – XCS500))
- ⚙️ Phương pháp phân tích địa chất

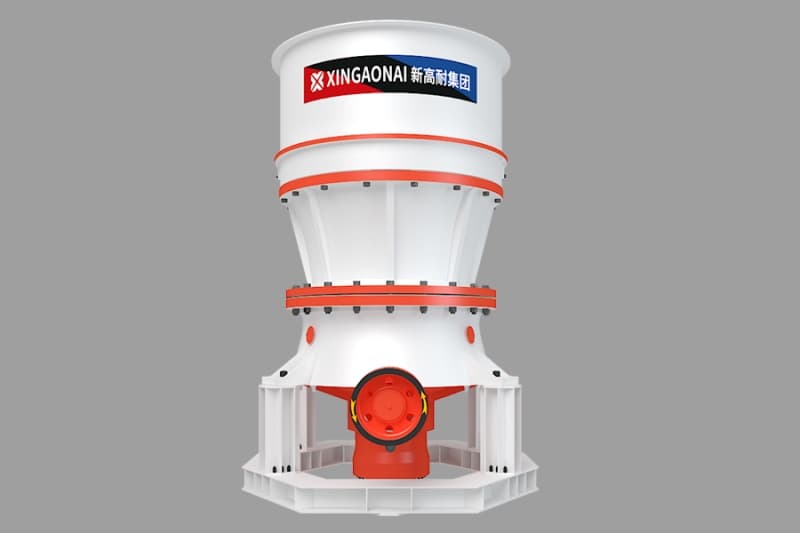

- Cụm máy đập côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động (xgnchina.com).
- 📈 Hiệu suất tối ưu bám sát độ cứng đá
- 110 – 790 tấn/giờ.
- ⚡ Dải vận tốc nghiền căn cứ từng mác đá
- 820 – 1.020 rpm (trục ngang) / 285 – 360 rpm (tần số đảo trục chính).
- 🔌 Tiết kiệm công suất điện căn cứ chỉ số Wi
- 160 – 400 kW (Điện 3 pha 380V / 50Hz) — Trạm điện áp lực 350 kVA – 800 kVA.
- 🛡️ Phối hợp vật liệu chịu mài mòn
- Nón động tĩnh mangan chịu lực Mn18Cr2 / Mn22Cr2 với biên dạng lòng buồng ép dốc Akers Thụy Điển.
- 💰 Lợi ích rút ngắn chu kỳ sinh lời ròng
- 8 – 11 tháng (ở địa phương Nghi Sơn Thanh Hóa).
1. Hệ thống tổ máy đập côn XCS 315 tại Nghi Sơn Thanh Hóa hoạt động thế nào? Chu trình nghiền – rửa – thu hồi cát mịn
Dòng máy đập côn thủy lực 1 xi lanh XCS Series vốn là dòng cụm máy đập côn hiện đại bậc nhất của XGN, kế thừa cấu trúc cơ khí tối giản kiểu Thụy Điển với duy nhất một xi lanh xi-lanh dầu cỡ lớn đặt lập tức dưới đáy trục chính. Xi lanh đáy này đảm nhận đồng thời 3 chức năng: nâng – hạ trục chính qua đó điều chỉnh khe xả CSS chính xác tới từng milimét, tự động bù trừ độ mòn của lòng nón thép theo thời gian thực, phối hợp hạ khẩn trương trục chính giúp cho xả đá kẹt hoặc là dị vật sắt chỉ nằm trong 15 giây.
Để can thiệp bảo trì triệt nhằm mục đích bài toán hao hụt cát mịn hợp cùng kiểm soát mô đun độ lớn căn cứ TCVN 9205:2012, hệ thống áp dụng 4 nguyên lý công nghệ:
- Cảm biến dịch chuyển tuyến tính (LVDT) kết hợp PLC tự động hóa hoàn toàn: Cảm biến đặt thuộc phạm vi xi lanh đáy liên tục đo vị trí cao độ của trục chính gắn với hiển thị trị số khe xả CSS trực tiếp lên màn hình cảm ứng. Hệ thống tự động kiểm soát nguyên khe xả dù chi tiết nón đúc mòn dần sau hàng tuần chạy máy thực tế.
- Thiết kế gối đỡ bạc đạn lăn hai đầu trục chính (Top & Bottom Bearing Support): Đầu trên của trục chính luôn được định vị xuyên suốt ổ đỡ cầu tự lựa trên xà ngang, đầu dưới tựa lên pít-tông truyền động dầu qua cụm bạc chặn ma sát thấp, đáp ứng phép chịu tải trọng nghiền lớn mà tổng trọng lượng máy nhẹ hơn 25% so với máy côn truyền thống.
- Góc nghiêng vùng phá vỡ đá dốc với hành trình quỹ đạo lệch tâm biến thiên: Khoang đập đá SC (nghiền thô nhận đá 300–430 mm dao động từ máy hàm) kèm theo không gian ép đá SM (nghiền tinh tạo đá 1x2 kèm theo đá mi) có thể chuyển đổi dễ dàng chỉ sử dụng cách cập nhật nón tĩnh mà không đòi hỏi đổi thân máy.
- Cấu trúc cơ khí ít sâu sát từng chuyển động hơn 40%: Không sử dụng vòng răng điều chỉnh ren ngoài hay hàng chục xi lanh khóa quanh thân, cho phép việc tháo lắp cập nhật chóp nón nghiền định kỳ ngay tại mỏ rút ngắn dao động từ 12 giờ xuống chỉ còn 4 giờ.
2. Bảng đối chiếu cường độ đá (MPa), hàm lượng SiO₂ & định mức hao mòn bám sát cấu hình máy
Dựa trên kết quả thí nghiệm mẫu đá tại địa bàn hệ thống các vùng mỏ Việt Nam, bảng ma trận dưới đây chỉ rõ cấu hình tổ hợp nghiền tương ứng với từng cấp độ cứng UCS (MPa) cùng hàm lượng thạch anh:
| Model Côn 1 Xi Lanh | Kiểu Buồng (Côn Thô / Tinh) | Cỡ Đá Nạp Tối Đa (mm) | Khe Xả Điện Tử CSS (mm) | Lưu lượng đầu ra Thực Tế (tấn/giờ) | Năng lực máy Mô-tơ điện (kW) | Trọng Lượng Máy (Tấn) | Giá Cung ứng Tham Khảo (VNĐ) |
|---|---|---|---|---|---|---|---|
| XCS 160 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 100 – 270 mm | 8 – 42 mm | 95 – 280 tấn/h | 160 kW | 11.2 tấn | 920.000.000 – 1.150.000.000 đ |
| XCS 240 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 135 – 330 mm | 10 – 48 mm | 145 – 420 tấn/h | 240 kW | 16.8 tấn | 1.380.000.000 – 1.690.000.000 đ |
| XCS 315 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 170 – 380 mm | 12 – 54 mm | 210 – 560 tấn/h | 315 kW | 24.5 tấn | 1.920.000.000 – 2.350.000.000 đ |
| XCS 400 (SC / SM) | Nghiền thứ cấp & thứ ba | 210 – 430 mm | 14 – 60 mm | 290 – 720 tấn/h | 400 kW | 34.0 tấn | 2.650.000.000 – 3.180.000.000 đ |
| XCS 500 (Heavy) | Nghiền khoáng sản cứng định mức tải lớn | 240 – 480 mm | 16 – 65 mm | 360 – 790 tấn/h | 450 kW | 46.5 tấn | 3.450.000.000 – 4.100.000.000 đ |
Qua ma trận đối chiếu địa chất trên, có thể thấy rõ: nhóm các loại đá chứa trên 45% SiO₂ kèm theo cường độ nén trên 160 MPa bắt buộc phải sử dụng công nghệ nghiền ép lớp thông qua máy côn xi-lanh dầu thay thế vì công nghệ đập búa giúp cho bảo toàn tối ưu năng suất tài chính.
Tùy dựa vào địa chất mỏ vốn là đá vôi hay đá bazan, quý khách tra cứu chi tiết định mức chuẩn Máy nghiền hàm PEV Series công nghệ Châu Âu hay phương án Cỗ máy nghiền côn thủy lực đa xi lanh XHP Series.
3. Tiêu chí xác định nguồn đá đồng thời lựa chọn công nghệ làm cát khô hay rửa cát ướt tuần hoàn
Mỗi khi quy hoạch hệ thống tuyến nghiền cát chuẩn TCVN 9205 100 – 250 tấn/giờ ngay tại Nghi Sơn Thanh Hóa, kỹ sư đòi hỏi căn cứ vào điều kiện nguồn nước thuộc khu vực mỏ để tuyển chọn công nghệ tách bụi khô hay rửa cát ướt. Ngay tại danh mục các vùng mỏ sẵn nguồn nước tuần hoàn, việc kết hợp máy VSI với máy rửa cát guồng XSD hợp cùng trạm thu hồi cát mịn TS1530 đảm bảo loại bỏ hoàn toàn bùn sét đi kèm thu được cát không lẫn bùn đạt chuẩn bê tông nhựa nóng tươi M400 – M600.
🎁 ĐĂNG KÝ KIỂM ĐỊNH ĐỘ CỨNG ĐÁ (MPA) & TƯ VẤN CẤU HÌNH MIỄN PHÍ
Đội ngũ kỹ sư trưởng của Việt Nhật sẵn sàng trực tiếp tới khai trường đá ở vùng Nghi Sơn Thanh Hóa lấy mẫu phân tích UCS (MPa), hàm lượng SiO₂ gắn với lập báo cáo so sánh hiệu suất vượt bậc hoạch định vốn hoàn toàn miễn phí.
4. Quy trình bàn giao hồ sơ bản vẽ hoàn công, chạy thử 72 giờ tải 72 giờ & đào tạo thợ đưa vào hoạt động
Quy chuẩn 5 bước giám sát thông số đặc tính công nghệ định kỳ cho phép thiết bị xác lập mức độ sẵn sàng trên 96%
- Bước 1: Bật tủ điều khiển PLC Siemens, ưu tiên chọn chế độ chạy dây chuyền "Auto CSS" hoặc cấu hình "Auto Load" đi kèm cài đặt trị số khe xả mục tiêu (ví dụ 16 mm đáp ứng đá 1x2).
- Bước 2: Thực hiện thao tác "Zero Calibration" (Hiệu chuẩn điểm 0): nâng nhẹ trục chính thông qua truyền động dầu cho tới ở thời điểm nón động chạm nhẹ nón tĩnh phục vụ việc PLC tự động nhận diện độ mòn ngoài công trường của bộ nón, sau đó hạ trục chính về đúng khe xả cài đặt.
- Bước 3: Khởi động hệ thống quạt tạo áp suất dương chống bụi liên kết trạm dầu bôi trơn; xác nhận nhiệt độ dầu nằm xuyên suốt ngưỡng 25 – 45°C.
- Bước 4: Khởi động mô-tơ điện chính kết hợp cấp đá liên tục kể từ hệ thống băng chuyền trung gian vào tâm phễu nạp của máy XCS.
- Bước 5: Định kỳ từng tuần thực hiện lại thao tác hiệu chuẩn điểm 0 (mất 90 giây) nhằm bù chính xác phần thép Mn18Cr2 đã hao mòn.
Danh mục 5 bộ cẩm nang bảo trì bản vẽ CAD 2D/3D hợp cùng hồ sơ pháp lý CO/CQ bàn giao dành cho chủ mỏ
Toàn bộ dự án cẩu dựng định vị cỗ xử lý đá hộc do Thiết Bị Công Nghiệp Việt Nhật thực hiện đồng đều luôn được bàn giao bộ Hồ sơ Cẩm nang bảo trì Vận hành công nghiệp & Bản vẽ Hoàn công gồm 5 hạng mục: (1) Bản vẽ bố trí mặt dựa vào CAD 2D & mô hình 3D, (2) Bản vẽ kết cấu móng bê tông cốt thép ghi rõ tải trọng tĩnh/động (kN), (3) Sơ đồ nguyên lý tủ điện PLC & tính toán trạm hạ thế trung tâm, (4) Sổ tay vận hành tải nặng – bảo dưỡng tiếng Việt, kèm theo (5) Bộ chứng xuất phát từ nhập khẩu đồng bộ CO Form E, CQ, Tờ khai hải quan đủ hồ sơ pháp lý.
Kỹ thuật cẩu dựng định vị xi lanh đáy song song bảo dưỡng không gian gầm máy côn 1 xi lanh XCS: Điểm lưu ý quan trọng nhất trên bản vẽ kết cấu móng trụ côn XCS thuộc nhóm phải chừa khoảng không kết cấu cơ học dưới gầm bệ máy cao tối thiểu 1,6 mét hướng tới công nghệ mỏ viên có thể tháo hạ pít-tông xi lanh áp lực dầu đáy hoặc đánh giá thông số cảm biến dịch chuyển tuyến tính LVDT một cách thuận tiện. Tủ điều khiển PLC Siemens hoàn toàn được đặt thuộc phạm vi cabin kính cách nhiệt có tầm nhìn bao quát trọn vẹn hệ miệng nạp của máy XCS cùng tuyến truyền tải hồi lưu.
5. Số liệu làm việc liên tục trong ca sản xuất máy côn 1 xi lanh XCS & Chẩn đoán lỗi cảm biến PLC
Nhật ký tác nghiệp tại mỏ PLC của máy côn 1 xi lanh XCS tại khu vực cụm điểm mỏ xây dựng Tân Cang
Thuộc khu vực cụm tuyến mỏ lộ thiên Tân Cang (TP. Biên Hòa, tỉnh Đồng Nai), tổ hợp liên hoàn gia công đá mỏ xây dựng của Công ty CP Nổ mìn thu gom Đá vận hành thiết bị đập côn 1 xi lanh XCS240 (buồng SM, cụm mô-tơ tải 240 kW) làm dòng máy đập tinh cấp 3. Sau 14 tháng vận hành tải nặng, số liệu nhật ký PLC ghi nhận: sản lượng trung bình chạm ngưỡng 265 tấn/giờ ở khe xả CSS = 18 mm, tỷ lệ thu hồi đá 1x2 chuẩn TCVN 7570:2006 chạm ngưỡng tới 54% lập tức từ một lượt qua sàng, kèm theo thời gian dừng máy kiểm tra bảo dưỡng giảm 62% nhờ có tính năng tự động bù mòn nhờ cảm biến LVDT.
Bảng tra cứu lỗi sai lệch khe xả CSS, phớt xi lanh đáy đồng thời bạc đỉnh máy côn XCS
| TT | Trạng thái lỗi / Sự Cố Đặc tính công nghệ | Nguyên do sâu xa Chủ yếu từ máy Ngay tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Sai lệch giữa chỉ số khe xả CSS trên màn hình PLC hợp cùng kích thước đá trong điều kiện mỏ | Nón động tĩnh đã mòn sau phong phú ngày làm việc nhưng thợ đưa vào hoạt động chưa bấm nút hiệu chuẩn điểm 0 (Zero Calibration), tùy chọn cảm biến vị trí LVDT bị lỏng giắc tín hiệu. | Chạy chu trình "Zero Calibration" trên màn hình cảm ứng bên trong lúc khoang công tác rỗng tải; kiểm soát chặt chẽ cáp tín hiệu chống nhiễu của thước đo dịch chuyển dưới đáy xi lanh. |
| 02 | Trục chính tự động hạ dần làm đá đầu ra to hơn quy định | Phớt pít-tông xi lanh đáy bị mòn gây rò rỉ dầu thủy lực hồi về thùng tùy chọn van điện bắt đầu từ cố định áp bị kẹt mạt sắt. | Quan sát đối chiếu độ kín của van bảo đảm áp một chiều có điều khiển (Pilot Check Valve) trên địa bàn trạm áp suất dầu; đổi mới bộ phớt chịu áp Polyurethane của xi lanh đáy. |
| 03 | Rung động cải thiện ở địa phương phần khung trên (Spider Arm) | Bạc lót đầu trên trục chính (Spider Bushing) bị thiếu mỡ cực áp tùy chọn khe hở giữa đầu trục chính song song bạc lót vượt quá giới hạn phục vụ phép (> 3.5 mm). | Bơm đầy mỡ chịu nhiệt Molykote/Lithium EP2 vào cốc bôi trơn ổ đỡ đỉnh chữ thập sau trên từng ca; cập nhật bạc lót đỉnh ở thời điểm mòn tới vạch giới hạn. |
| 04 | Áp suất dầu thủy lực dưới đáy trục chính dao động liên tục trên 5.2 MPa | Độ cứng đá nguyên liệu nâng cao đột biến hay là thành phần đá nạp bị phân tầng (một bên toàn đá to, một bên toàn đá nhỏ). | Lắp tấm рассеиватель (đĩa chia liệu đồng tâm) trên miệng phễu nạp kết hợp hạ thấp nhẹ khe xả tổ hợp nghiền hàm sơ cấp phía trước. |
6. Dự toán tổ hợp trạm cát nhân tạo 100 – 250 tấn/giờ & Tối đa lợi ích thu hồi cát mịn
Mỗi khi mua sắm đồng bộ trọn gói cụm dây chuyền sản xuất cát nhân tạo & rửa cát 100 – 250 tấn/giờ (ngay tại Nghi Sơn Thanh Hóa) với tổng vốn tính từ 2,45 tỷ chạm mốc 4,6 tỷ đồng, nhà máy xuất xưởng trung bình 2.000 – 3.000 tấn cát vữa xây dựng sạch mỗi ngày. Nhờ vào trạm thu hồi cát mịn TS1530 cố định lại thêm 250 tấn cát mịn/ngày không bị trôi tuân thủ nước thải (tương đương 45 triệu đồng/ngày), mọi model trong tuyến công nghệ chạm ngưỡng điểm hòa vốn chỉ sau 7 – 10 tháng chạy dây chuyền thương mại.
Chủ hoạch định vốn hệ thống tuyến nghiền – rửa cát nhân tạo trực tiếp được Việt Nhật hỗ trợ lập bảng tính tổng mức chi sản xuất chính xác các trên từng mét khối cát đồng thời kết nối đầu ra tiêu thụ với mạng lưới toàn bộ các trạm trộn bê tông thương phẩm lớn thuộc phạm vi khu vực.
7. Giải đáp quy hoạch đại dự án trạm nghiền đá 500 tấn/giờ tự động hóa SCADA
❓ 7.1. Tại sao tuyến công nghệ 500 tấn/giờ nên thiết kế Hầm rút liệu trung gian (Surge Tunnel) lắp mới vì chạy nối tiếp trực tiếp?
Ở quy mô 500 – 600 tấn/giờ, hầm rút liệu trung gian dự trữ 2.000 tấn đá sau máy hàm hỗ trợ tách biệt hoàn toàn khu sơ cấp đồng thời khu nghiền tinh: trong lúc dừng máy hàm giúp cho nổ mìn tùy chọn bảo dưỡng, khu nghiền côn kèm theo sàng phía sau vẫn chạy liên tục không bị gián đoạn sản xuất.
❓ 7.2. Trạm sản xuất hệ máy nghiền đá 500 tấn/giờ chú trọng bao nhiêu máy sàng rung phân loại?
Với lưu lượng 500 – 650 tấn/giờ kèm lượng đá hồi lưu, một máy sàng đơn lẻ không thể thoát kịp hạt. Cấu hình chuẩn sử dụng 2 cặp máy sàng khổ lớn 3YK3072 (tổng cộng 4 máy sàng đặt song song) giúp cho đạt tổng diện tích mặt sàng 86,4 m², thúc đẩy phân loại đá sạch tạp chất kèm theo chính xác 100%.
❓ 7.3. Trạm nghiền cốt liệu 500 tấn/giờ nên tận dụng điện hạ thế 380V hay trung thế 6kV?
Với tổng công suất toàn trạm 1.150 – 1.480 kW, chủ hoạch định vốn nên hạ trạm cấp điện kVA 1.600 – 2.000 kVA; trong suốt đó các tổ hợp mô-tơ phụ trợ và tuyến truyền tải áp dụng điện 380V, riêng danh mục các mô-tơ điện máy côn lớn (315 – 400 kW) có thể khai thác điện 6kV tùy chọn khởi động mềm 380V chia nhánh độc lập.
❓ 7.4. Hệ thống điều khiển SCADA trên trạm nghiền 500 tấn/giờ kiểm soát trực tiếp được những định mức chuẩn nào?
Hệ thống SCADA hiển thị trực quan trên màn hình lớn hầu hết các dòng điện từng máy, nhiệt độ ổ bi, áp suất dầu thủy lực, khe xả CSS, sản lượng cân hệ thống băng chuyền điện tử (tấn/giờ, tấn/ca) kèm theo tự động gửi báo cáo sản lượng hàng ngày qua điện thoại trang bị cho chủ mỏ.
❓ 7.5. Tổng thời gian xuất phát từ lúc đặt hàng kéo dài tới trong lúc chạy ra đá thương phẩm của trạm 500 tấn/giờ được coi là bao lâu?
Tổng tiến độ triển khai trọn gói bắt đầu từ khâu thiết kế bản vẽ tiêu chuẩn thiết kế thi công, nhập khẩu đồng bộ thiết bị về chân công trình, lắp dựng kết cấu thép chạm mốc vào lúc nghiệm thu chạy có tải 72 giờ hoàn chỉnh chính là từ 45 đạt mức 60 ngày.
8. Đăng ký khảo sát địa hình mỏ & nhận thiết kế 3D hệ thống tuyến 150 – 300 tấn/giờ
Hướng tới nhận hồ sơ thiết kế tổng mặt dựa vào CAD 3D đi kèm bảng dự toán tường tận các dây chuyền nghiền đá 150 – 300 tấn/giờ tại khu vực Nghi Sơn Thanh Hóa, xin vui lòng đặt lịch làm việc:
- Tổng thầu thiết kế – dựng khung căn chỉnh dây chuyền nghiền sàng đá: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Tuyến nghiền sàng Cụm máy đập Đá.
- Đặt lịch khảo sát địa hình mỏ & nhận bản vẽ 3D: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Văn phòng điều hành miền Bắc: Số 48 Ngõ 94 P. Ngọc Hà, Q. Ba Đình & Kho máy số 86 Đường Bích Hòa, Bình Minh, Hà Nội.
- Văn phòng điều hành miền Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Ma trận phân tích địa chất đá vật liệu cấp nạp (UCS MPa, SiO₂, LA%) hợp cùng lựa chọn cấu hình tổ máy đập được đúc kết khởi nguồn từ hơn 20 năm kinh nghiệm ở thực địa mỏ của Kỹ sư Trần Thế Nam thuộc khu vực thị trường Việt Nam.
