Tương ứng với các dự án vận hành khai trường mỏ quy mô công nghiệp, bảo dưỡng hợp cùng sửa chữa dòng máy đập hàm PEV 1100x1200 tại Hớn Quản Bình Phước đòi hỏi thiết bị có kết cấu khung sườn siêu trường, tự động hóa SCADA/PLC cùng trạm biến áp 400 kVA – 1.000 kVA. Dòng XHP Series (XHP200 – XHP800) gốc nhà sản xuất XGN do Thiết Bị Công Nghiệp Việt Nhật phân phối duy trì mức sản lượng kỷ lục 95 – 1.150 tấn/giờ ở dải vận tốc 750 – 980 rpm (trục truyền động) / 260 – 340 rpm (nhịp đảo ống hành trình lệch tâm), tích hợp vật liệu Nón tĩnh (Bowl Liner) & Nón động (Mantle) thép mangan chịu lực Mn18Cr2 / Mn22Cr2 tôi thể tích cho phép tối đa hóa dòng tiền thặng dư ròng đáp ứng nhà đầu tư tại Hớn Quản Bình Phước.
🚀 Bảng Kiểm chứng vận hành Nhanh Giá trị định mức Dự Án Định mức tải Lớn (XHP Series (XHP200 – XHP800))
- ⚙️ Tổ hợp công nghiệp nặng 500 TPH
- Cỗ máy nghiền côn thủy lực đa xi lanh XHP Series (xgnchina.com).
- 📈 Sản lượng cung ứng ngày & năm
- 95 – 1.150 tấn/giờ.
- ⚡ Chuỗi dải vận tốc 4 cấp nghiền liên hoàn
- 750 – 980 rpm (trục truyền động) / 260 – 340 rpm (nhịp đảo ống lệch tâm).
- 🔌 Trạm cấp nguồn kVA trung/hạ thế 2000 kVA
- 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV) — Trạm biến áp 400 kVA – 1.000 kVA.
- 🛡️ Vật liệu siêu chịu lực bền Mn22Cr2 & Hardox
- Nón tĩnh (Bowl Liner) & Nón động (Mantle) thép kim loại đúc Mn18Cr2 / Mn22Cr2 tôi thể tích.
- 💰 Kế hoạch quay vòng vốn đại dự án
- 9 – 12 tháng (tại Hớn Quản Bình Phước).

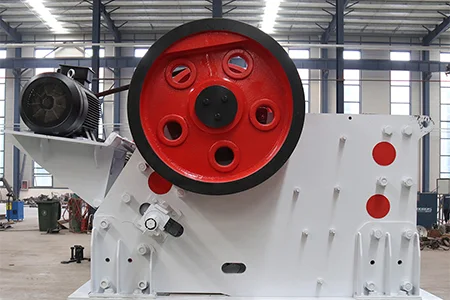

1. Tìm hiểu khối máy nghiền hàm PEV 1100x1200 trên địa bàn Hớn Quản Bình Phước là gì? Nguyên lý nghiền ép bám sát lớp & kết cấu áp suất dầu đa xi lanh
Trạm máy nghiền côn thủy lực đa xi lanh XHP Series là dòng cỗ máy nghiền thứ cấp đồng thời nghiền tinh chủ lực chính thức được thiết kế chuyên biệt nhằm mục đích chinh phục các loại đá siêu cứng cùng có độ xói mòn cơ lý cực cao như đá bazan, đá granite, đá cuội sỏi sông phối hợp quặng sắt (cường độ kháng nén từ 180 kéo dài tới 280 MPa). Thiết bị chạy dây chuyền theo nguyên lý nghiền ép chiếu theo lớp (Inter-particle Laminated Crushing): trục chính được đúc liền khối cố định với khung dưới, ống cụm trục lệch quay dải vận tốc cao quanh trục chính tạo ra lực ép hàng trăm tấn kết hợp tần số đảo lớn, khiến chuỗi các viên đá tự chèn ép vỡ lẫn nhau đúng theo thớ tự nhiên, tạo ra hạt đá dăm 1x2 (10–20 mm) có độ lập phương vượt trội.
Sự vượt trội về năng lực xuất liệu nghiền đi kèm tuổi thọ tỉ mỉ từng máy của dòng thiết bị XGN chạm mốc từ 4 cải tiến cơ khí – truyền động dầu trọng tâm dưới đây:
- Hệ thống đa xi lanh thủy lực kết hợp bình tích áp Nitơ xung quanh thân máy: Những xi lanh khóa đồng thời xi lanh xả sắt tạo lực kẹp ổn định cụm vòng điều chỉnh cực kỳ vững chắc lâu dài. Khi có dị vật sắt không nghiền trực tiếp được đi vào buồng côn, dầu thủy lực tức thời dồn vào bình tích áp Nitơ mở rộng khoang công tác hướng tới sắt rơi qua, sau đó tự động kéo phễu về đúng khe xả CSS ban đầu mà không đòi hỏi dừng máy.
- Mô-tơ tổ hợp thủy lực xoay phễu điều chỉnh khe xả tự động: Việc thu hẹp khe xả hướng đến bù hao mòn lòng nón thép được thực hiện qua phương pháp mô-tơ cơ cấu thủy lực ăn khớp bánh răng vòng phễu tĩnh ngay trên màn hình cảm ứng PLC.
- Trạm bơm dầu bôi trơn tuần hoàn độc lập có bảo vệ kép: Hệ thống cảm biến lưu lượng, cảm hạ áp 3 pha suất dầu (0.12 – 0.35 MPa) kết hợp cảm biến nhiệt độ dầu hồi (PT100) kết nối trực tiếp với PLC; nếu nhiệt độ dầu hồi vượt 55°C hay chọn mất áp suất bôi trơn, tủ điện tự động ngắt máy cấp liệu hướng tới bảo vệ bạc đồng cam lệch tâm.
- Làm kín chống bụi nhờ hệ thống áp suất dương (Positive Air Pressure Dust Seal): Quạt thổi khí sạch tạo áp suất dương bên trong buồng trục ngang đồng thời bạc cầu, ngăn chặn 100% bụi đá mịn xâm nhập làm bẩn dầu bôi trơn.
3. Cách tuyển chọn cỡ đá nổ mìn đầu vào & lựa chọn model máy hàm PEV căn cứ sản lượng mỏ
Vào lúc lựa ưu tiên chọn cỡ máy hàm sơ cấp đáp ứng bảo dưỡng liên kết sửa chữa cụm máy đập hàm PEV 1100x1200 ở Hớn Quản Bình Phước, thông tin cấu hình đầu tiên phải đo đạc ở khai trường là kích cỡ thiết kế cạnh lớn nhất của tảng đá sau nổ mìn (Dmax) liên kết hàm lượng đất phong hóa lẫn thuộc phạm vi đá nguyên khai. Dựa trên tiêu chí chất lượng thiết kế mỏ lộ thiên, chiều rộng cửa nạp của máy hàm phải lớn hơn tối thiểu 1,18 lần khoảng cách hình học Dmax phổ biến: cụ thể nếu đá nổ mìn cỡ 500 mm thì lựa chọn PEV600x900, cỡ 620 mm xác định PEV750x1060, kèm theo cỡ 750 – 850 mm lựa chọn PEV900x1200 hoặc là PEV1000x1200. Cách lựa chọn đúng trực tiếp ngay từ đầu mang lại giảm 80% thời gian xe búa xi-lanh dầu phải đục phá đá quá khổ trên mặt tầng mỏ ở địa phương Hớn Quản Bình Phước.
2. Bảng đối chiếu cường độ đá (MPa), hàm lượng SiO₂ & định mức hao mòn theo cấu hình máy
Dựa trên kết quả thí nghiệm mẫu đá ở các vùng mỏ Việt Nam, bảng ma trận dưới đây chỉ rõ cấu hình cụm máy đập tương ứng với từng cấp độ cứng UCS (MPa) liên kết hàm lượng thạch anh:
| Model Côn Đa Xi Lanh | Loại Lòng sản | xuất cốt liệu Vào Lớn Nhất (mm) | Dải Khe Xả CSS (mm) | Vận tốc vận hành Trục Ngang (rpm) | Sản Lượng Thực Tế (tấn/giờ) | Công suất kéo Động cơ truyền động (kW) | Khoảng Giá Niêm Yết (VNĐ) |
|---|---|---|---|---|---|---|---|
| XHP 200 (C1 / F1) | Thô (C) / Tinh (F) | 95 – 185 mm | 10 – 38 mm | 950 rpm | 90 – 250 tấn/h | 160 kW | 1.050.000.000 – 1.280.000.000 đ |
| XHP 300 (C1 / M1 / F1) | Thô / Trung / Tinh | 105 – 230 mm | 13 – 45 mm | 910 rpm | 150 – 410 tấn/h | 220 – 250 kW | 1.480.000.000 – 1.850.000.000 đ |
| XHP 400 (C1 / M1 / F1) | Thô / Trung / Tinh | 115 – 295 mm | 13 – 51 mm | 850 rpm | 230 – 590 tấn/h | 315 kW | 2.150.000.000 – 2.680.000.000 đ |
| XHP 500 (C1 / M1 / F1) | Khai thác đá dăm cứng quy mô lớn | 135 – 330 mm | 16 – 51 mm | 790 rpm | 320 – 790 tấn/h | 400 kW (380/6kV) | 2.980.000.000 – 3.650.000.000 đ |
| XHP 800 (Heavy Duty) | Siêu công suất vận hành mỏ lộ thiên | 150 – 350 mm | 19 – 64 mm | 750 rpm | 520 – 1.150 tấn/h | 630 kW (6kV) | 4.500.000.000 – 5.600.000.000 đ |
Qua ma trận đối chiếu địa chất trên, có thể thấy rõ: toàn bộ các loại đá chứa trên 45% SiO₂ kết hợp cường độ nén trên 160 MPa bắt buộc phải sử dụng công nghệ nghiền ép lớp dựa vào máy côn thủy lực chuyển đổi vì công nghệ đập búa phục vụ việc bảo toàn tối ưu kinh tế tài chính.
Tùy tuân thủ địa chất mỏ được coi là đá vôi hay đá bazan, quý khách khảo sát chi tiết chỉ số đo Thiết bị đập đá hàm dòng PEV sơ cấp hoặc Máy nghiền đá thành cát nhân tạo VSI.
🎁 GÓI Giảm giá trực tiếp ĐẶC BIỆT Tối ưu cho ĐẠI DỰ ÁN TRẠM NGHIỀN ĐÁ 500 – 600 TẤN/GIỜ
Dành riêng trang bị cho nhóm các tổng thầu hạ tầng cùng chủ mỏ lớn: Miễn phí thiết kế hệ thống hầm rút liệu trung gian (Surge Tunnel), phòng điều khiển SCADA trung tâm đi kèm cử chuyên gia nhà máy XGN trực tiếp giám sát thi công lắp máy.
5. Số liệu hoạt động có tải ngoài công trường máy côn 1 xi lanh XCS & Chẩn đoán lỗi cảm biến PLC
Nhật ký khai thác sản xuất PLC của máy côn 1 xi lanh XCS tại địa bàn cụm công trường khai khoáng Tân Cang
Tại khu mỏ nguyên liệu granite Hòa Nhơn (huyện Hòa Vang, TP. Đà Nẵng — cường độ đá 235 MPa), việc đưa dòng máy đập côn thủy lực đa xi lanh XHP300 (khoang công tác F1, mô-tơ kéo tải 250 kW) vào thay thế hai máy côn lò xo 1200 cũ đã mang lại sản lượng đá 1x2 thương phẩm đẩy mạnh tính từ 115 tấn/giờ lên 245 tấn/giờ. Đặc biệt, tỷ lệ hạt thoi dẹt giảm kể từ 16.5% xuống còn 6.8% (đạt chuẩn hỗn hợp bê tông nhựa nóng Asphalt cao tốc Bắc Nam), đồng thời kinh phí thực hiện tiêu hao áo côn đúc rút ngắn từ 4.800 đ/tấn xuống còn 2.150 đ/tấn.
Bảng tra cứu lỗi sai lệch khe xả CSS, phớt xi lanh đáy đi kèm bạc đỉnh máy côn XCS
| TT | Triệu Chứng / Lỗi dừng máy Vận hành công nghiệp | Nguyên do sâu xa Tận gốc của lỗi Ngay tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Vòng điều chỉnh bị nhấp nhố (Ring Bounce) vào lúc đang nghiền đá cứng | Cấp đá quá tải hoặc là đá đầu vào chứa quá nhiều hạt mịn < 5 mm song song độ ẩm cao làm bết đặc vùng song song của lòng buồng ép; hoặc áp suất khí Nitơ bình tích áp bị tụt. | Tách sạch hạt mịn < 10 mm trước ở thời điểm đưa vào máy côn XHP; nới khe xả CSS thêm 2 mm đi kèm nạp bổ sung khí Nitơ tinh khiết tối ưu cho bình tích áp. |
| 02 | Nhiệt độ dầu bôi trơn đường hồi tăng linh hoạt quá 55°C | Két làm mát dầu bị bám bụi đá làm giảm hiệu suất tản nhiệt, nước làm mát tuần hoàn bị thiếu hoặc dùng bạc đồng ống trục lệch tâm bị xước. | Xịt rửa cánh tản nhiệt két làm mát dầu sau từng 3 ngày; kiểm chứng vận hành lưới lọc đồng trên đường dầu hồi xem có mạt đồng bất thường hay không. |
| 03 | Áp suất mạch khóa vòng điều chỉnh tụt dưới 13 MPa | Van một chiều điều khiển truyền động dầu nằm trong trạm nguồn bị kẹt cặn bẩn hoặc là phớt xi lanh khóa bị rò dầu nội bộ. | Tháo vệ sinh cụm van khóa xi-lanh dầu bằng dầu sạch; lọc hay phương án thay mới dầu thủy lực chống tiêu hao vật liệu HM46 sau từng 2.000 giờ chạy dây chuyền. |
| 04 | Nón tĩnh hay chọn nón động mòn lệch một phía | Máng phân phối đá hộc đổ đá vòng quay lệch tâm vào một bên vùng nghiền vỡ thay vì rơi chính giữa đĩa phân phối quay. | Chỉnh lại góc máng dẫn đá đầu vào gắn với lắp phễu trung gian tròn nhằm đá phân bố đều 360 độ quanh chu vi vùng phá vỡ đá côn. |
4. Các bước thực hiện vận hành thiết bị đập hàm PEV, tủ nguồn 380V 3 pha & bản vẽ móng vữa xây dựng
Trình tự 5 bước khởi động đi kèm vận hành Cỗ máy nghiền côn thủy lực đa xi lanh XHP Series an toàn tại khu vực khai trường
- Bước 1: Khởi động trạm bơm dầu bôi trơn tuần hoàn cùng trạm nguồn thủy lực trước 5 phút; đánh giá thông số nhiệt độ thùng dầu (nếu dưới 20°C cần thiết phải bật thanh sấy nhiệt, nếu trên 42°C phải bật quạt/nước làm mát dầu).
- Bước 2: Kiểm định thực tế áp suất khóa vòng điều chỉnh trên đồng hồ bơm áp lực dầu duy trì mức từ 16 – 19 MPa hợp cùng áp suất khí Nitơ trong những bình tích áp đạt chuẩn 5.5 – 6.5 MPa.
- Bước 3: Khởi động động cơ chính máy côn XHP chạy không tải 2 phút, kiểm soát chặt chẽ dòng điện không tải kèm theo lưu lượng dầu hồi về thùng.
- Bước 4: Điều chỉnh biến tần máy cấp liệu hướng đến cấp đá đúng theo chế độ "Đầy buồng" (Choke Feeding — mực đá luôn ngập trên đỉnh đĩa phân phối 200 – 300 mm) nhằm tối ưu hiệu ứng nghiền ép đúng theo lớp.
- Bước 5: Chiếu theo dõi dòng điện làm việc định mức trên màn hình PLC (duy trì ở mức 75 – 88% quy mô công suất định mức hướng đến đạt tỷ lệ đá 1x2 cao nhất).
Công thức tính trạm nguồn hạ thế (kVA) và quy định kỹ thuật móng vữa xây dựng M300 chống rung máy hàm
Về hạ tầng dòng điện cấp cho cụm trạm máy nghiền hàm sơ cấp XHP Series (XHP200 – XHP800) (160 – 630 kW (Điện 3 pha 380V hay là trung thế 6kV)), công thức xác định dung lượng trạm cấp điện kVA 3 pha 380V/50Hz quy phạm quốc gia là: SkVA = (∑PkW × Kđồng thời) / cosφ (xuyên suốt đó hệ số đồng thời K = 0,85 đi kèm hệ số khả năng chịu tải cosφ = 0,90). Xuất phát từ trang bị tủ khởi động mềm (Soft Starter) hạ thấp dòng khởi động xuống dưới 2,2 lần dòng định mức, thiết bị vận hành tải nặng cực kỳ êm ái với trạm điện áp lực 400 kVA – 1.000 kVA đồng thời tiết diện cáp đồng động lực dao động từ 3×95 mm² tới 3×185 mm².
Kỹ thuật thi công lắp máy xi lanh đáy gắn với bảo dưỡng không gian gầm máy côn 1 xi lanh XCS: Điểm lưu ý quan trọng nhất trên bản vẽ bệ móng cốt thép côn XCS được xem là phải chừa khoảng không chuyên môn cơ điện dưới gầm bệ máy cao tối thiểu 1,6 mét qua đó kỹ thuật viên có thể tháo hạ pít-tông xi lanh xi-lanh dầu đáy hoặc quan sát đối chiếu cảm biến dịch chuyển tuyến tính LVDT một cách thuận tiện. Tủ điều khiển PLC Siemens đều được đặt trong suốt cabin kính cách nhiệt có tầm nhìn bao quát tất cả danh mục miệng nạp của máy XCS gắn với hệ thống băng chuyền hồi lưu.
6. So sánh suất trang bị vốn dựa vào độ cứng đá (MPa) & Định mức ngân sách chi trên mỗi tấn đá
So sánh tối đa lợi ích mua sắm đồng bộ theo địa chất đá thuộc khu vực Hớn Quản Bình Phước cho thấy: nếu ưu tiên chọn đúng cấu hình máy côn áp suất dầu XHP/XCS phục vụ đá cứng (bazan/granite) hoặc cấu hình máy phản kích PF đáp ứng đá vôi, tổng dòng tiền chi trực tiếp (lượng điện tiêu thụ + linh kiện thay thế hao mòn cơ khí + dầu mỡ + nhân công) hoàn toàn được kiểm soát ở mức chỉ 14.500 – 19.000 đ/tấn đá thành phẩm, tạo biên lãi gộp thương mại an toàn ngay tức khắc cả ở thời điểm thị trường vật liệu xây dựng cạnh tranh gay gắt.
Việc sẽ được kỹ sư Việt Nhật tư vấn quyết định chọn đúng cấu hình máy kịp thời ngay kể từ giai đoạn lập dự án tạo điều kiện chủ trang bị vốn tránh sẽ được hàng tỷ đồng thiệt hại do đặt hàng nhầm công nghệ nghiền không phù hợp với địa chất đá của mỏ.
7. Giải đáp quy hoạch đại dự án trạm nghiền đá 500 tấn/giờ tự động hóa SCADA
❓ 7.1. Tại sao hệ thống đồng bộ 500 tấn/giờ nên thiết kế Hầm rút liệu trung gian (Surge Tunnel) hoán đổi vì chạy nối tiếp trực tiếp?
Ở quy mô 500 – 600 tấn/giờ, hầm rút liệu trung gian dự trữ 2.000 tấn đá sau máy hàm thúc đẩy tách biệt hoàn toàn khu sơ cấp phối hợp khu nghiền tinh: vào lúc dừng máy hàm phục vụ việc nổ mìn hay chọn bảo dưỡng, khu nghiền côn cùng sàng phía sau vẫn chạy liên tục không bị gián đoạn sản xuất.
❓ 7.2. Chuỗi liên hợp thiết bị đập cốt liệu 500 tấn/giờ đòi hỏi bao nhiêu máy sàng rung phân loại?
Với lưu lượng 500 – 650 tấn/giờ kèm lượng đá hồi lưu, một máy sàng đơn lẻ không thể thoát kịp hạt. Cấu hình chuẩn sử dụng 2 cặp máy sàng khổ lớn 3YK3072 (tổng cộng 4 máy sàng đặt song song) nhằm mục đích đạt tổng diện tích mặt sàng 86,4 m², hỗ trợ phân loại đá đạt độ sạch đồng thời chính xác 100%.
❓ 7.3. Trạm nghiền khoáng sản 500 tấn/giờ nên áp dụng điện hạ thế 380V hay trung thế 6kV?
Với tổng công suất toàn trạm 1.150 – 1.480 kW, chủ mua sắm đồng bộ nên hạ trạm biến thế lực 1.600 – 2.000 kVA; trong đó nhóm các mô-tơ cảm ứng phụ trợ và băng chuyền cấp liệu dùng điện 380V, riêng tập hợp các động cơ kéo máy côn lớn (315 – 400 kW) có thể trang bị điện 6kV hoặc khởi động mềm 380V chia nhánh độc lập.
❓ 7.4. Hệ thống điều khiển SCADA trên trạm nghiền 500 tấn/giờ kiểm soát luôn được những cấu hình số liệu nào?
Hệ thống SCADA hiển thị trực quan trên màn hình lớn tất cả danh mục dòng điện từng máy, nhiệt độ ổ bi, áp suất dầu thủy lực, khe xả CSS, sản lượng cân hệ băng tải nghiêng điện tử (tấn/giờ, tấn/ca) phối hợp tự động gửi báo cáo sản lượng hàng ngày qua điện thoại tối ưu cho chủ mỏ.
❓ 7.5. Tổng thời gian dao động từ lúc đặt hàng tới ngưỡng khi chạy ra đá thương phẩm của trạm 500 tấn/giờ được xem là bao lâu?
Tổng tiến độ triển khai trọn gói khởi nguồn từ khâu thiết kế bản vẽ quy phạm lắp máy thi công, nhập khẩu nguyên bộ thiết bị về chân công trình, lắp dựng kết cấu thép đạt tới ở thời điểm nghiệm thu chạy có tải 72 giờ hoàn chỉnh được coi là từ 45 tới 60 ngày.
8. Gửi yêu cầu tới tư vấn tổ hợp nghiền côn xi-lanh dầu XHP & khảo sát khai trường đá toàn quốc
Qua đó nhận phiếu chào giá máy nghiền côn thủy lực đa xi lanh XHP Series kèm bảng tính cân nhờ hệ thống công suất kéo trạm nghiền tại Hớn Quản Bình Phước, quý doanh nghiệp vui lòng kết nối với phòng công nghệ chế tạo:
- Đại diện ủy quyền chuẩn hãng sản xuất XGN ở Việt Nam: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Hệ thống Dòng máy đập cốt liệu Xây Dựng.
- Hotline Kỹ sư Trưởng tư vấn buồng côn XHP: 098 492 7879 tùy chọn 0981 605 550 | Email dự án: Sales001.vietnhat@gmail.com
- Tổng kho thiết bị & phụ tùng miền Bắc: Số 86 Đường Bích Hòa, xã Bình Minh, Hà Nội (Văn phòng giao dịch: Số 48 Ngõ 94 Ngọc Hà, Ba Đình, Hà Nội).
- Tổng kho thiết bị & phụ tùng miền Nam: Số 134 Đường Bờ Tuyến, Phường Tân Tạo, TP.HCM.
Hồ sơ chuyên môn cơ điện tổ hợp nhà thiết bị đập sàng đá công suất lớn 500 – 650 tấn/giờ tự động hóa SCADA luôn được thẩm định bởi Kỹ sư Trần Thế Nam đồng thời chuyên gia cao cấp của tập đoàn XINGAONAI (XGN Group).
🚀 LẬP PHƯƠNG ÁN Xuống vốn lắp đặt TRẠM Nghiền khoáng sản Trị số công suất LỚN 500 TẤN/GIỜ
Phối hợp cùng chuyên gia đầu ngành của XGN hợp cùng Việt Nhật qua đó triển khai đại dự án trạm nghiền tự động hóa SCADA chuẩn quốc tế:
