Kinh nghiệm chọn đặt mua máy nghiền cốt liệu thành cát VSI tại Bình Dương hiện hoàn toàn được Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật nhập khẩu trực tiếp nguyên chiếc dao động từ tập đoàn XGN (xgnchina.com) với dải sản lượng thực tế vươn tới 65 – 540 tấn/giờ, tốc độ hành trình làm việc 1.100 – 2.100 vòng/phút (vận tốc dài dòng đá văng khỏi rotor đạt 60 – 75 m/s) kết hợp tổng công suất máy điện chính 2×55 kW tới 2×315 kW (Động cơ kép đối xứng 3 pha 380V). Giải pháp Cỗ máy nghiền đá thành cát nhân tạo VSI trục đứng tốc độ cao bảo đảm các mỏ khai thác đá ngay tại Bình Dương hạ 24% suất tiêu hao năng lượng điện (chỉ còn 1,8 – 2,2 kWh/tấn), nâng tỷ lệ hạt đá dăm lập phương chuẩn TCVN 7570:2006 lên trên 92% song song rút ngắn chu kỳ thu hồi vốn xuống chỉ còn 6 – 9 tháng (xuất phát từ biên lợi nhuận cao khởi nguồn từ chuyển hóa đá mi bụi thành cát bê tông).
📌 Bảng Tóm Tắt Hồ Sơ Kỹ Thuật & Phân bổ ngân sách — VSI Series (VSI-7615 – VSI-1263)
- ⚙️ Thiết bị & Nguồn gốc
- Tổ máy đập đá thành cát nhân tạo VSI trục đứng tốc độ cao (xgnchina.com).
- 📈 Sản lượng nghiền sơ cấp
- 65 – 540 tấn/giờ.
- ⚡ Tốc độ trục ống lệch tâm
- 1.100 – 2.100 vòng/phút (vận tốc dài dòng đá văng khỏi rotor đạt 60 – 75 m/s).
- 🔌 Hạ tầng điện & Trạm biến thế lực
- 2×55 kW tới 2×315 kW (Động cơ kép đối xứng 3 pha 380V) — Trạm biến áp 320 kVA – 800 kVA.
- 🛡️ Thép đúc cặp má kẹp chịu mòn
- Đầu búa văng luyện kim bền Cacbua Vonfram YG8 siêu cứng & tấm lót Cr26 chống ăn mòn ma sát.
- 💰 Thời gian thu hồi vốn
- 6 – 9 tháng (dựa trên biên lợi nhuận cao xuất phát từ chuyển hóa đá mi bụi thành cát bê tông) (ngay tại Bình Dương).
1. Tìm hiểu cơ cấu nghiền đá thành cát VSI ở Bình Dương chính là gì? Nguyên lý nghiền ép dựa vào lớp & kết cấu bơm áp lực dầu đa xi lanh

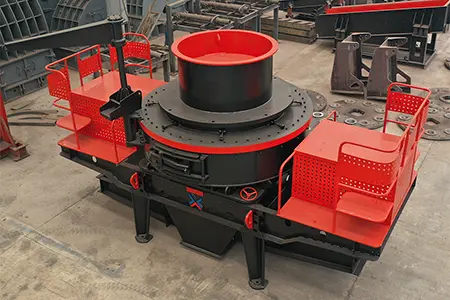

Cụm máy đập đá thành cát nhân tạo VSI (Vertical Shaft Impact Crusher) là thiết bị nghiền va đập trục đứng vận tốc vận hành siêu cao, được sử dụng ở công đoạn cuối cùng của chuỗi liên hợp để chế biến đá mi sàng, đá 0–40 mm hoặc sỏi sông thành cát nghiền nhân tạo 0–5 mm đổi mới thế cát tự nhiên đang ngày càng khan hiếm. Nhờ rotor sâu 4 cửa phóng đá với vận tốc dài 60 – 75 m/s kết hợp cơ chế đẩy đá vào buồng kép (vừa đổ vào tâm rotor vừa tràn thác hai bên), máy VSI không chỉ tạo ra hạt cát tròn đều có mô đun độ lớn Mx = 2.4 – 3.0 đạt chuẩn TCVN 9205:2012 mà còn trang bị để "vo tròn" (shaping) hạt đá 1x2 phục vụ bê tông mác cao M500 – M800.
Sự vượt trội về sản lượng thực nghiền cùng tuổi thọ đầy đủ thông số máy của dòng thiết bị XGN kéo dài tới tính từ 4 cải tiến cơ khí – điều khiển dầu áp trọng tâm dưới đây:
- Cấu trúc vùng phá vỡ đá chuyển đổi linh hoạt "Đá va Đá" (Rock-on-Rock) hợp cùng "Đá va Đe" (Rock-on-Iron): Với đá bazan, granite đi kèm sỏi sông siêu cứng, chế độ "Đá va Đá" tạo lớp đệm đá tự nhiên bao quanh thành buồng bảo đảm chi phí hao mòn kim loại gần như bằng 0. Với đá vôi, chế độ "Đá va Đe" vận dụng vành đe đúc nhiệt luyện Cr26 góp phần tăng hiệu suất thành cát thêm 35%.
- Đầu búa phóng liệu gắn luyện kim bền Cacbua Vonfram (Tungsten Carbide YG8): Ba cửa phóng của rotor được lắp những thanh chịu tải cao YG8 có độ cứng tiệm cận kim cương công nghiệp, chịu được vận tốc ma sát 75 m/s liên tục suốt 250 – 450 giờ mới cần hoán đổi thế.
- Hệ thống động cơ kéo kép truyền động đối xứng & Trạm bơm dầu mỏng tự động: Hai động cơ điện 3 pha kéo đồng bộ một puly trục đứng từ hai phía cho phép triệt tiêu hoàn toàn lực uốn ngang lên ổ bi trục chính.
- Phải cẩu xoay xi-lanh dầu mở nắp lòng buồng ép tích hợp trên thân máy: Trang bị cho phép 1 công nhân nâng mở nắp máy đi kèm thay bộ 3 đầu búa rotor chỉ trong vòng 25 phút.
4. Quy trình khởi động liên động dây chuyền 250 tấn/giờ, trạm biến áp & mặt bằng giật cấp
Quy trình 5 bước đóng cắt liên động tự động toàn trạm trên Cụm máy đập đá thành cát nhân tạo VSI trục đứng số vòng quay cao
- Bước 1: Kiểm tra độ ẩm của đá mi hoặc sỏi sông đầu vào (độ ẩm lý tưởng < 3% nếu chạy công nghệ khô thu bụi, hoặc cấp nước trực tiếp nếu chạy công nghệ ướt kết hợp máy rửa cát).
- Bước 2: Bật trạm dầu bôi trơn mỏng tuần hoàn của cụm ống ổ bi trục đứng trước 3 phút; đảm bảo hai động cơ điện chính khởi động tuần tự qua tủ khởi động mềm nhằm tránh sụt áp.
- Bước 3: Mở cửa nạp trung tâm (Center Feed) trước để dòng đá đi xuyên qua tâm rotor đạt tốc độ truyền động tối đa, sau đó mở dần cửa nạp tràn (Cascade Feed) cho tới lúc dòng điện hai động cơ kéo đạt 85 – 90% định mức.
- Bước 4: Áp dụng cảm biến rung động tự động (Vibration Switch) gắn trên vỏ máy: nếu biên độ rung vượt 4.5 mm/s, máy sẽ tự động ngắt cấp liệu qua đó kiểm định chất lượng cân bằng động rotor.
- Bước 5: Khi thay thế đầu búa hợp kim YG8 hoặc là tấm lót chia liệu trong rotor, bắt buộc phải cân trọng lượng từng bộ bằng cân điện tử (sai số giữa 3 cửa phóng không vượt quá ±5 gam) để rotor không bị rung ở vận tốc làm việc 1.500 rpm.
Tính toán trạm biến áp 750 – 1.000 kVA và bản vẽ mặt bằng giật 3 cấp cao độ sườn đồi
Với tổng công suất toàn trạm 150 – 300 tấn/giờ vươn tới 2×55 kW đến 2×315 kW (Động cơ kép đối xứng 3 pha 380V), chủ mỏ phải lắp đặt trạm biến áp chuyên dụng 320 kVA – 800 kVA đặt cách tủ điện trung tâm không quá 45 mét nhằm rút ngắn tổn hao điện áp trên đường dây hạ thế. Hồ sơ kỹ thuật bàn giao miễn phí của Việt Nhật bao gồm: Bản vẽ tổng mặt bằng CAD 2D/3D, bản vẽ cốt thép móng máy chịu tải trọng động, sơ đồ mương cáp ngầm và sổ tay vận hành hướng dẫn vận hành PLC dựa vào tiếng Việt.
Tính toán áp suất dầu học cho hệ thống rửa cát XSD và bể lắng tuần hoàn 3 ngăn: Trong bản vẽ thiết kế dây chuyền cát nhân tạo 100 – 250 tấn/giờ, mương dẫn nước bùn từ máng tràn máy rửa cát XSD3016 về hố bơm của trạm thu hồi cát mịn TS1530 được thiết kế độ dốc 3,5% và lót gạch men chống lắng cặn. Nước sau khi đã tách sạch 95% hạt cát mịn ≥ 0,075 mm sẽ chảy qua 3 ngăn bể lắng zíc-zắc có châm dung dịch keo tụ Polymer tự động, cho phép bơm nước trong quay lại máy rửa chỉ sau 45 phút lắng tĩnh.
2. Bảng đối chiếu cường độ đá (MPa), hàm lượng SiO₂ & định mức hao mòn theo cấu hình máy
Dựa trên kết quả thí nghiệm mẫu đá tại nhóm các vùng mỏ Việt Nam, bảng ma trận dưới đây chỉ rõ cấu hình trạm máy nghiền tương ứng với từng cấp độ cứng UCS (MPa) gắn với hàm lượng thạch anh:
| Model Máy Tạo Cát VSI | Cỡ Đá Vào Tối Đa (mm) | Định mức sản lượng Nghiền Cát (tấn/giờ) | Sản lượng thành phẩm Vo Tròn Đá (tấn/giờ) | Tốc Độ Quay Rotor (rpm) | Quy mô công suất Máy điện chính Kép (kW) | Trọng Lượng Máy (Tấn) | Giá Bán Tham Khảo (VNĐ) |
|---|---|---|---|---|---|---|---|
| VSI 7615 | 35 – 40 mm | 60 – 110 tấn/h | 110 – 180 tấn/h | 1.700 – 1.950 rpm | 2 × 55 kW | 7.6 tấn | 580.000.000 – 710.000.000 đ |
| VSI 8522 | 40 – 45 mm | 95 – 175 tấn/h | 175 – 280 tấn/h | 1.520 – 1.750 rpm | 2 × 110 kW | 11.5 tấn | 790.000.000 – 960.000.000 đ |
| VSI 9526 | 45 – 50 mm | 140 – 240 tấn/h | 240 – 380 tấn/h | 1.360 – 1.560 rpm | 2 × 132 kW | 14.8 tấn | 980.000.000 – 1.220.000.000 đ |
| VSI 1140 | 45 – 50 mm | 200 – 340 tấn/h | 340 – 500 tấn/h | 1.180 – 1.350 rpm | 2 × 160 kW | 20.2 tấn | 1.350.000.000 – 1.650.000.000 đ |
| VSI 1145 | 50 – 55 mm | 245 – 420 tấn/h | 420 – 610 tấn/h | 1.100 – 1.280 rpm | 2 × 200 kW | 23.5 tấn | 1.620.000.000 – 1.980.000.000 đ |
| VSI 1263 | 55 – 60 mm | 320 – 540 tấn/h | 540 – 780 tấn/h | 980 – 1.150 rpm | 2 × 315 kW | 31.0 tấn | 2.180.000.000 – 2.650.000.000 đ |
Qua ma trận đối chiếu địa chất trên, có thể thấy rõ: hệ thống các loại đá chứa trên 45% SiO₂ song song cường độ nén trên 160 MPa bắt buộc phải sử dụng công nghệ nghiền ép lớp thông qua máy côn thủy lực đổi mới vì công nghệ đập búa nhằm bảo toàn tiết kiệm tối đa tài chính.
Tùy dựa trên địa chất mỏ là đá vôi hay đá bazan, quý khách xem rõ ràng mọi định mức chuẩn Máy rửa cát guồng quay XSD làm tinh khiết bùn sét tùy chọn Máy tách thu hồi cát mịn TS Series.
🎁 Khuyến mãi lớn ĐẶT Đầu tư mua Khối máy nghiền HÀM PEV XGN & NHẬN BẢN VẼ MÓNG CAD
Đặt đầu tư mua Trạm đập vỡ đá thành cát nhân tạo VSI trục đứng tốc độ cao lập tức hôm nay nhằm mục đích được tặng kèm 01 bộ tấm đà chống dự phòng, miễn phí thiết kế bản vẽ móng bê tông CAD 2D/3D song song hỗ trợ vận tải hạng nặng cẩu hạ tận tuyến mỏ lộ thiên thuộc khu vực Bình Dương.
3. Cách chọn cỡ đá nổ mìn đầu vào & lựa chọn model máy hàm PEV theo sản lượng mỏ
Khi lựa tuyển chọn cỡ máy hàm sơ cấp cung ứng cho kinh nghiệm chọn trang bị máy chế biến đá thành cát VSI ở vùng Bình Dương, giá trị định mức đầu tiên cần đo đạc ở khai trường thuộc nhóm kích thước cạnh lớn nhất của tảng đá sau nổ mìn (Dmax) và hàm lượng đất phong hóa lẫn trong đá nguyên khai. Theo quy phạm quốc gia thiết kế mỏ lộ thiên, chiều rộng cửa nạp của máy hàm phải lớn hơn tối thiểu 1,18 lần kích thước Dmax phổ biến: cụ thể nếu đá nổ mìn cỡ 500 mm thì chọn PEV600x900, cỡ 620 mm chọn PEV750x1060, kết hợp cỡ 750 – 850 mm chọn PEV900x1200 hay là PEV1000x1200. Cách chọn đúng tức thì khởi nguồn từ đầu thúc đẩy giảm 80% thời gian xe búa thủy lực phải đục phá đá quá khổ trên mặt tầng mỏ ngay tại Bình Dương.
5. Trong điều kiện mỏ chạy dây chuyền trạm nghiền rửa cát 180 tấn/giờ & Khắc phục lỗi mất hạt mịn
Thực tế cung ứng cát nghiền TCVN 9205:2012 cho dự án cao tốc Bắc – Nam
Ở vùng mỏ đá Bình Điền (thị xã Hương Trà, tỉnh Thừa Thiên Huế), chủ mỏ tồn kho hơn 85.000 tấn đá mi bụi 0–10 mm khó tiêu thụ với giá chỉ 75.000 đ/tấn. Sau vào lúc lắp đặt tổ máy đập cát từ đá mi sàng VSI-9526 (2×132 kW) kết hợp máy rửa cát XSD3016 cùng thu hồi cát mịn TS1530 của XGN, đồng bộ chuỗi nguồn đá mi được chế biến thành cát bê tông sạch xác lập mức mô đun Mx = 2.75, bán hướng tới những trạm trộn bê tông thương phẩm với giá 235.000 đ/tấn, mang lại lợi nhuận ròng trên 1,4 tỷ đồng/tháng phối hợp hoàn vốn sau đúng 6,5 tháng.
Bảng khắc phục lỗi trôi hạt mịn, bít lưới sàng ẩm và mòn vòi Cyclone làm cát
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Máy VSI rung lắc mạnh kèm theo ngắt rơ-le cảm biến rung động | Một trong ba thanh mangan chịu lực YG8 trên cửa phóng của rotor bị mẻ hoặc lớp đá tích tụ trong 3 khoang của rotor không đều nhau làm mất cân nhờ động. | Mở cửa kiểm định chất lượng bên hông vùng phá vỡ đá, làm sạch đá bám trong rotor liên kết thay đồng bộ cả bộ 3 đầu búa có cùng trọng lượng cân bằng. |
| 02 | Tỷ lệ ra cát 0–5 mm thấp, lượng đá hồi lưu trên sàng tăng cao | Dây đai thang bị trượt làm giảm dải vận tốc quay rotor dưới 1.100 rpm, hoặc cửa nạp tràn (Cascade) mở quá rộng làm giảm lưu lượng đá đi qua tâm rotor. | Căng lại hai bộ dây đai truyền động của động cơ kéo kép; khép bớt cửa nạp tràn để nâng cao tỷ lệ đá được gia tốc trực tiếp qua tâm rotor. |
| 03 | Mô đun độ lớn của cát thành phẩm quá thô (Mx > 3.2) | Khe xả hoặc mắt lưới sàng phân loại chọn quá lớn (ví dụ lắp đặt lưới 5.5 mm thay vì 4.2 – 4.5 mm) tùy chọn nhịp đập cơ học dài dòng đá văng chưa đủ lớn. | Đổi lưới sàng tầng dưới về kích thước lỗ 4.0 – 4.5 mm song song tăng lưu lượng đá nạp vào tâm rotor nhằm tăng tần suất va chạm hạt. |
| 04 | Hàm lượng bột đá mịn (< 0.075 mm) vượt quá quy phạm quốc gia cấu kiện đúc sẵn | Đá nguyên liệu ban đầu lẫn nhiều đất sét hoặc là tác nghiệp tại mỏ khô mà chưa bật hệ thống phân ly khí / máy rửa cát. | Kết hợp máy rửa cát guồng quay XSD3016 phối hợp máy tách thu hồi cát mịn TS1530 để kiểm soát hàm lượng bùn sét dưới 1.5% theo đúng TCVN 9205:2012. |
6. Dự toán hoạch định vốn tổ máy đập côn XGP kinh tế & Thời gian tất toán vốn tại hiện trường
Với nhóm các mỏ đá quy mô vừa lựa xác định khối máy nghiền côn XGP Series (tại Bình Dương), lợi thế lớn nhất chính là tổng vốn đầu tư ban đầu cực kỳ thấp (chỉ bắt đầu từ 480 triệu đạt tới 1,56 tỷ đồng tối ưu cho chuỗi các model XGP900 – XGP1750). Vào lúc duy trì sản xuất cân bằng động tốt 10 – 12 giờ/ngày với sản lượng 35.000 – 55.000 tấn/tháng, biên lợi nhuận ròng ghi nhận mức 28.000 – 38.000 đ/tấn hỗ trợ chủ đầu tư thu hồi tổng thể các vốn thiết bị chỉ sau 7 – 10 tháng làm việc.
Thông qua tối ưu hóa quy trình thông quan chính ngạch lô lớn kết hợp dự trữ sẵn chi tiết máy đúc ở địa phương hai tổng kho Hà Nội – TP.HCM, Việt Nhật cung cấp dòng máy côn XGP với mức chi tài chính sở hữu thấp nhất phân khúc, thúc đẩy những doanh nghiệp khai thác đá vừa gắn với nhỏ khởi đầu dự án an toàn, ít áp lực vốn vay.
7. Câu hỏi thường gặp khi điều khiển chạy trạm cơ cấu nghiền côn 1 xi lanh XCS điều khiển PLC
❓ 7.1. Ưu điểm lớn nhất của dòng máy đập côn 1 xi lanh XCS so với máy côn đa xi lanh là gì?
Máy côn 1 xi lanh XCS có kết cấu cơ khí tối giản hơn 40% sâu sát từng, sử dụng duy nhất 1 xi lanh thủy lực dưới đáy trục chính tích hợp thước đo điện tử LVDT cho phép tự động giữ khe xả CSS chính xác tuyệt đối hợp cùng rút ngắn thời gian thay nón xuống chỉ còn 4 giờ.
❓ 7.2. Thao tác hiệu chuẩn điểm 0 (Zero Calibration) trên máy côn XCS thực hiện thế nào?
Lúc khoang đập đá trống tải, người đưa vào hoạt động nhấn nút 'Calibration' trên màn hình PLC: xi lanh đáy sẽ nâng trục chính lên cung ứng cho tới khi nón động chạm nhẹ nón tĩnh để xác định tọa độ 0 mới sau khi nón mòn, rồi tự động hạ về đúng trị số CSS cài đặt.
❓ 7.3. Vùng nghiền vỡ SC gắn với khoang công tác SM trên máy côn XCS khác nhau thế nào?
Buồng SC (Short Coarse) có miệng nạp lớn (tới 330 – 430 mm) chuyên tận dụng làm cụm máy đập thứ cấp nhận đá trực tiếp từ máy hàm; còn buồng SM (Standard Medium/Fine) có vùng song song dài hơn chuyên trang bị làm cụm máy đập tinh sản xuất đá 1x2 liên kết đá 5–10 mm.
❓ 7.4. Trạm máy nghiền côn 1 xi lanh XCS có nghiền được đá cuội sỏi sông liên kết đá bazan không?
Hoàn toàn tối ưu. Với trục chính đường kính lớn được đỡ hai đầu (đỉnh chữ thập kết hợp đáy tổ hợp thủy lực) cùng nón đúc Mn22Cr2, dòng XCS nghiền cực kỳ đạt hiệu suất cao sỏi sông, đá bazan đi kèm đá granite cường độ tới 270 MPa.
❓ 7.5. Tủ điều khiển PLC của máy côn XCS có giao diện tiếng Việt không?
Có. Hầu hết các tủ điều khiển PLC Siemens bàn giao kèm máy côn XCS ở địa phương Thiết Bị Công Nghiệp Việt Nhật nhịp nhàng đã được cài đặt sẵn ngôn ngữ Tiếng Việt trực quan, hiển thị rõ dòng điện (A), áp suất thủy lực (MPa), nhiệt độ dầu (°C) gắn với khe xả CSS (mm).
8. Kết nối ban dự án triển khai nhà cơ cấu nghiền sàng đá 500 tấn/giờ chìa khóa trao tay
Ban quản lý dự án kèm theo tổng thầu cần thiết phải lập phương án quy phạm lắp máy – tài chính trang bị cho trạm nghiền đá công suất lớn 500 – 600 tấn/giờ trên địa bàn Bình Dương, vui lòng liên hệ trực tiếp:
- Ban Quản lý Đại dự án Trạm Khai thác đá dăm Năng lực máy Lớn: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Hệ Thống Trạm Nghiền 500 Tấn/Giờ.
- Hotline Giám đốc Dự án & Tư vấn SCADA: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Trụ sở Hà Nội & Kho máy trung tâm: Số 48 Ngõ 94 Ngọc Hà, Ba Đình & Số 86 Đường Bích Hòa, xã Bình Minh, TP. Hà Nội.
- Chi nhánh & Kho bãi miền Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Tài liệu kỹ thuật dòng thiết bị đập hàm PEV Series do Kỹ sư Trần Thế Nam song song phòng kỹ thuật cơ khí nặng Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật biên soạn dựa trên catalogue gốc năm 2026 của XGN Group.
