Phân tích tổng thể tiêu chuẩn thao tác tác nghiệp tại mỏ thiết bị đập côn thủy lực XCS ở Thủy Nguyên Hải Phòng phục vụ thấy việc đầu tư đồng bộ Máy nghiền côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động mang lại lợi thế cạnh tranh vượt trội trang bị cho các chủ khai trường lộ thiên ngay tại Thủy Nguyên Hải Phòng dựa trên năng suất tại hiện trường đạt 110 – 790 tấn/giờ kèm theo mức tiêu thụ điện tối ưu (hạ trạm biến áp 350 kVA – 800 kVA). Toàn bộ thiết bị sẽ được chế tạo bám sát tiêu chuẩn cơ khí nặng ISO 9001:2015, kiểm định chạy thử 72 giờ có tải tại địa bàn mỏ kết hợp hoàn vốn nhanh trong 8 – 11 tháng.
📊 Chỉ Số Kỹ Thuật & Chính Sách Bàn Giao Trọn Gói (XCS Series (XCS160 – XCS500))
- ⚙️ Tổ hợp dây chuyền đồng bộ
- Máy nghiền côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động (xgnchina.com).
- 📈 Mức tải động cơ thiết kế & Ở thực địa mỏ
- 110 – 790 tấn/giờ.
- ⚡ Tốc độ đồng bộ toàn trạm
- 820 – 1.020 rpm (trục ngang) / 285 – 360 rpm (tần số đảo trục chính).
- 🔌 Tổng công suất điện & Trạm kVA
- 160 – 400 kW (Điện 3 pha 380V / 50Hz) — Trạm biến áp 350 kVA – 800 kVA.
- 🛡️ Vật tư chịu hao mòn bề mặt toàn tuyến
- Nón côn đa kim loại Mn18Cr2 / Mn22Cr2 với biên dạng buồng nghiền dốc Akers Thụy Điển.
- 💰 Thời gian hoàn vốn dự án
- 8 – 11 tháng (ở vùng Thủy Nguyên Hải Phòng).
6. Biểu phí niêm yết cỗ máy nghiền đá thành cát VSI & Biên lãi ròng chuyển hóa đá mi sang cát bê tông công trình
Bài toán đạt điểm hòa vốn của thiết bị đập đá thành cát VSI Series (ngay tại Thủy Nguyên Hải Phòng) có tốc độ thu hồi vốn linh hoạt nhất trong suốt những thiết bị công trường khai khoáng: máy biến nguồn đá mi bụi tồn kho (giá phân phối trên địa bàn mỏ chỉ 70.000 – 90.000 đ/tấn) thành cát chế biến cơ học chuẩn bê tông mác cao TCVN 9205:2012 (giá cung cấp 210.000 – 260.000 đ/tấn). Sau lúc trừ ngân sách chi điện tổ hợp mô-tơ kép liên kết hao mòn đầu búa kim loại đúc YG8 (khoảng 3.500 đ/tấn cát), hiệu suất tài chính ròng gia thêm đảm bảo mức 85.000 – 110.000 đ/tấn, thúc đẩy hoàn trả ngân sách máy VSI chỉ sau 6 – 9 tháng.
Đầu tư máy tạo cát VSI đầy đủ chứng từ qua Thiết Bị Công Nghiệp Việt Nhật không chỉ đảm bảo chất lượng cơ khí chuẩn xuất khẩu Châu Âu mà còn hỗ trợ chủ mỏ tận dụng trực tiếp ngay nguồn đá mi tồn bãi giúp cho tạo ra dòng tiền mặt rải đều đặn hàng ngày phục vụ doanh nghiệp.
2. Bảng kê thiết bị chuỗi liên hợp 150 – 300 tấn/giờ: Model, công suất kéo kW & chỉ số đo tác nghiệp tại mỏ
Danh mục 6 cụm thiết bị đồng bộ cấu thành hệ thống tuyến nghiền sàng đá quy định kỹ thuật công suất 150 – 300 tấn/giờ của tập đoàn XGN đều được phân bổ giá trị định mức như sau:
| Model Côn 1 Xi Lanh | Kiểu Buồng (Côn Thô / Tinh) | Cỡ Đá Nạp Tối Đa (mm) | Khe Xả Điện Tử CSS (mm) | Năng Suất Ngoài hiện trường (tấn/giờ) | Công Suất Động Cơ (kW) | Trọng Lượng Máy (Tấn) | Giá Bán Tham Khảo (VNĐ) |
|---|---|---|---|---|---|---|---|
| XCS 160 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 100 – 270 mm | 8 – 42 mm | 95 – 280 tấn/h | 160 kW | 11.2 tấn | 920.000.000 – 1.150.000.000 đ |
| XCS 240 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 135 – 330 mm | 10 – 48 mm | 145 – 420 tấn/h | 240 kW | 16.8 tấn | 1.380.000.000 – 1.690.000.000 đ |
| XCS 315 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 170 – 380 mm | 12 – 54 mm | 210 – 560 tấn/h | 315 kW | 24.5 tấn | 1.920.000.000 – 2.350.000.000 đ |
| XCS 400 (SC / SM) | Nghiền thứ cấp & thứ ba | 210 – 430 mm | 14 – 60 mm | 290 – 720 tấn/h | 400 kW | 34.0 tấn | 2.650.000.000 – 3.180.000.000 đ |
| XCS 500 (Heavy) | Đập vỡ đá cứng định mức tải lớn | 240 – 480 mm | 16 – 65 mm | 360 – 790 tấn/h | 450 kW | 46.5 tấn | 3.450.000.000 – 4.100.000.000 đ |
Bảng cấu hình nhà máy nghiền 150 – 300 tấn/giờ trên đã đều được cân thông qua lưu lượng giữa cấp sơ cấp (PEV750x1060) kèm theo cấp thứ cấp (XHP300). Bởi diện tích mặt sàng lớn (14.4 m² cứ mỗi máy), đá thành phẩm đều được phân tách dứt khoát không bị lẫn cỡ hạt.
Quý chủ hoạch định vốn có thể đối chiếu thêm hồ sơ Cơ cấu nghiền hàm PEV Series công nghệ Châu Âu hoặc cấu hình phương án mở rộng quy mô lên Trạm máy nghiền côn thủy lực đa xi lanh XHP Series.
1. Cấu hình máy nghiền côn thủy lực XCS ngay tại Thủy Nguyên Hải Phòng gồm những máy gì? Sơ đồ công nghệ khép kín 3 giai đoạn
Cơ cấu nghiền côn thủy lực 1 xi lanh XCS Series là dòng máy nghiền côn hiện đại bậc nhất của XGN, kế thừa cấu trúc cơ khí tối giản kiểu Thụy Điển với duy nhất một xi lanh thủy lực cỡ lớn đặt ngay dưới đáy trục chính. Xi lanh đáy này đảm nhận đồng thời 3 chức năng: nâng – hạ trục chính để điều chỉnh khe xả CSS chính xác tới từng milimét, tự động bù trừ độ mòn của cặp nón nghiền áp dụng thời gian thực, song song hạ rút ngắn trục chính nhằm xả đá kẹt hoặc dị vật sắt chỉ trong 15 giây.
Tính đều tải liên tục của hầu hết các dây chuyền sản xuất đá thương phẩm ở Thủy Nguyên Hải Phòng hoàn toàn được bảo chứng bởi 4 giải pháp quy phạm lắp máy đồng bộ sau:
- Cảm biến dịch chuyển tuyến tính (LVDT) kết hợp PLC tự động hóa hoàn toàn: Cảm biến đặt trong xi lanh đáy liên tục đo vị trí cao độ của trục chính phối hợp hiển thị trị số khe xả CSS trực tiếp lên màn hình cảm ứng. Hệ thống tự động giữ nguyên khe xả dù nón côn mòn dần sau hàng tuần duy trì sản xuất.

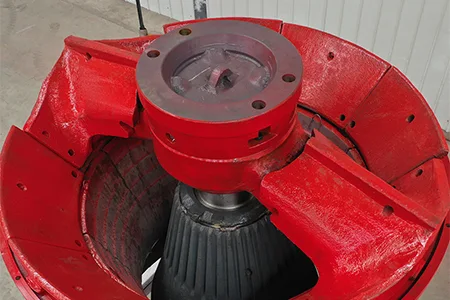

- Thiết kế gối đỡ bạc đạn lăn hai đầu trục chính (Top & Bottom Bearing Support): Đầu trên của trục chính được định vị trong ổ đỡ cầu tự lựa trên xà ngang, đầu dưới tựa lên pít-tông thủy lực qua cụm bạc chặn ma sát thấp, cho phép chịu tải trọng nghiền lớn mà tổng trọng lượng máy nhẹ hơn 25% so với máy côn truyền thống.
- Góc nghiêng không gian ép đá dốc với hành trình lệch tâm biến thiên: Vùng phá vỡ đá SC (nghiền thô nhận đá 300–430 mm từ máy hàm) kèm theo khoang chịu lực SM (nghiền tinh tạo đá 1x2 kết hợp đá mi) có thể chuyển đổi dễ dàng chỉ bằng cách đổi mới nón tĩnh mà không cần đổi thân máy.
- Cấu trúc cơ khí ít minh bạch các chuyển động hơn 40%: Không sử dụng vòng răng điều chỉnh ren ngoài hay hàng chục xi lanh khóa quanh thân, giúp việc tháo lắp thay bộ nón ép định kỳ tại mỏ rút ngắn từ 12 giờ xuống chỉ còn 4 giờ.
🎁 TRỌN GÓI Ưu tiên thương mại DỰ ÁN DÂY CHUYỀN NGHIỀN ĐÁ 150 – 300 TẤN/GIỜ
Nhận ngay gói khảo sát địa hình mỏ nhờ hệ thống Flycam, thiết kế bản vẽ tổng mặt qua phương pháp 3D miễn phí 100% gắn với chiết khấu dự án đặc biệt ngay khi đầu tư đồng bộ Máy nghiền côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động ở Thủy Nguyên Hải Phòng.
4. Quy chuẩn làm việc liên tục dòng máy đập côn XGP, đấu nối điện áp công nghiệp 380V & căn chỉnh bánh răng
Quy trình 5 bước kiểm định thực tế cụm lò xo bảo vệ gắn với đưa vào hoạt động Thiết bị đập côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động chịu lực bền bỉ
- Bước 1: Bật tủ điều khiển PLC Siemens, chọn chế độ khai thác sản xuất "Auto CSS" hay là "Auto Load" phối hợp cài đặt trị số khe xả mục tiêu (ví dụ 16 mm cho đá 1x2).
- Bước 2: Thực hiện thao tác "Zero Calibration" (Hiệu chuẩn điểm 0): nâng nhẹ trục chính bằng tổ hợp thủy lực đáp ứng tới mỗi khi nón động chạm nhẹ nón tĩnh để PLC tự động nhận diện độ mòn trong vận hành thật của bộ nón, sau đó hạ trục chính về đúng khe xả cài đặt.
- Bước 3: Khởi động hệ thống quạt tạo áp suất dương chống bụi phối hợp trạm dầu bôi trơn; xác nhận nhiệt độ dầu nằm trong ngưỡng 25 – 45°C.
- Bước 4: Khởi động mô-tơ điện chính cùng cấp đá liên tục từ dàn băng chuyền trung gian vào tâm phễu nạp của máy XCS.
- Bước 5: Định kỳ mỗi tuần thực hiện lại thao tác hiệu chuẩn điểm 0 (mất 90 giây) để bù chính xác phần thép Mn18Cr2 đã hao mòn.
Đấu nối điện động lực 3 pha kết hợp chuyên môn cơ điện rà bạc đồng cầu trên cơ cấu nghiền côn XGP
Ưu điểm lớn về mặt chi phí tiền điện của dòng XCS Series (XCS160 – XCS500) thuộc nhóm dải năng lực máy động cơ vừa phải (160 – 400 kW (Điện 3 pha 380V / 50Hz)), chỉ yêu cầu trạm cấp điện kVA 350 kVA – 800 kVA thuộc nhóm có thể kéo đồng bộ cả máy côn, máy hàm sơ cấp phối hợp sàng phân loại. Tức thì sau lúc chốt phương án mặt bằng ở Thủy Nguyên Hải Phòng, phòng công nghệ mỏ Việt Nhật sẽ bàn giao trọn bộ sơ đồ đấu nối tủ điện động lực, bản vẽ móng bê tông CAD 2D/3D hợp cùng chỉ số đo bu lông neo M36 – M48.
Tính toán tổ hợp thủy lực học dành cho hệ thống rửa cát XSD và bể lắng tuần hoàn 3 ngăn: Trong bản vẽ thiết kế dây chuyền cát nhân tạo 100 – 250 tấn/giờ, mương dẫn nước bùn từ máng tràn máy rửa cát XSD3016 về hố bơm của trạm thu hồi cát mịn TS1530 được thiết kế độ dốc 3,5% và lót gạch men chống lắng cặn. Nước sau khi đã tách sạch 95% hạt cát mịn ≥ 0,075 mm sẽ chảy qua 3 ngăn bể lắng zíc-zắc có châm dung dịch keo tụ Polymer tự động, cho phép bơm nước trong quay lại máy rửa chỉ sau 45 phút lắng tĩnh.
3. Cách xác định mác thép chi tiết máy đúc (Mn18Cr2, Mn22Cr2, Cr26) tương thích với độ khuyết mòn kim loại của đá
Một sai lầm lớn lúc trang bị sắm thiết bị cùng cơ cấu dự phòng mỏ đá ở Thủy Nguyên Hải Phòng được xem là chọn mác thép chịu tiêu hao vật liệu không tương thích với độ cứng đá. Với đá vôi mềm hợp cùng ít bào mòn cơ học, tấm má hàm phối hợp búa hợp kim Crôm cao (Cr26) hoặc Mn13Cr2 được xem là lựa chọn tối ưu; nhưng với đá granite đồng thời đá cuội chứa trên 60% thạch anh (SiO₂), bắt buộc phải sử dụng thép chịu tải cao mangan siêu cao Mn18Cr2 hoặc Mn22Cr2 gốc nhà sản xuất XGN để duy trì mức độ bền va đập liên kết chống cắt gọt bề mặt.
5. Thực tế hoạt động có tải trạm nghiền rửa cát 180 tấn/giờ & Khắc phục lỗi mất hạt mịn
Thực tế cung ứng cát nghiền TCVN 9205:2012 cho dự án cao tốc Bắc – Nam
Ở cụm mỏ đá Tân Cang (TP. Biên Hòa, tỉnh Đồng Nai), dây chuyền nghiền đá xây dựng của Công ty CP Khai thác Đá vận hành tải nặng cơ cấu nghiền côn 1 xi lanh XCS240 (buồng SM, động cơ kéo 240 kW) làm trạm máy nghiền tinh cấp 3. Sau 14 tháng khai thác sản xuất, số liệu nhật ký PLC ghi nhận: sản lượng trung bình đạt 265 tấn/giờ ở khe xả CSS = 18 mm, tỷ lệ thu hồi đá 1x2 chuẩn TCVN 7570:2006 đạt tới 54% ngay tính từ một lượt qua sàng, và thời gian dừng máy bảo trì thu hẹp 62% bởi tính năng tự động bù mòn bằng cảm biến LVDT.
Bảng sửa chữa nhanh lỗi trôi hạt mịn, bít lưới sàng ẩm và mòn vòi Cyclone làm cát
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Sai lệch giữa chỉ số khe xả CSS trên màn hình PLC gắn với kích cỡ thiết kế đá ngoài công trường | Nón côn đã mòn sau nhiều ngày làm việc nhưng thợ vận hành chưa bấm nút hiệu chuẩn điểm 0 (Zero Calibration), hoặc cảm biến vị trí LVDT bị lỏng giắc tín hiệu. | Chạy chu trình "Zero Calibration" trên màn hình cảm ứng trong lúc vùng phá vỡ đá rỗng tải; kiểm định chất lượng cáp tín hiệu chống nhiễu của thước đo dịch chuyển dưới đáy xi lanh. |
| 02 | Trục chính tự động hạ dần làm đá đầu ra to hơn quy định | Phớt pít-tông xi lanh đáy bị mòn gây rò rỉ dầu thủy lực hồi về thùng hoặc van điện từ cố định áp bị kẹt mạt sắt. | Kiểm tra độ kín của van giữ áp một chiều có điều khiển (Pilot Check Valve) ở trạm truyền động dầu; thay bộ phớt chịu áp Polyurethane của xi lanh đáy. |
| 03 | Rung động mở rộng ở phần khung trên (Spider Arm) | Bạc lót đầu trên trục chính (Spider Bushing) bị thiếu mỡ cực áp hoặc khe hở giữa đầu trục chính kết hợp bạc lót vượt quá giới hạn cho phép (> 3.5 mm). | Bơm đầy mỡ chịu nhiệt Molykote/Lithium EP2 vào cốc bôi trơn ổ đỡ đỉnh chữ thập sau mỗi ca; hoán đổi bạc lót đỉnh khi mòn tới vạch giới hạn. |
| 04 | Áp suất dầu thủy lực dưới đáy trục chính dao động liên tục trên 5.2 MPa | Độ cứng đá nguồn liệu mỏ cải thiện đột biến hoặc thành phần đá nạp bị phân tầng (một bên toàn đá to, một bên toàn đá nhỏ). | Lắp tấm рассеиватель (đĩa chia liệu đồng tâm) trên miệng phễu nạp gắn với giảm nhẹ khe xả trạm máy nghiền hàm sơ cấp phía trước. |
7. Hỏi đáp kinh nghiệm duy trì sản xuất máy làm cát VSI & kiểm soát mô đun cát Mx
❓ 7.1. Chế độ nghiền 'Đá va Đá' (Rock-on-Rock) hợp cùng 'Đá va Đe' (Rock-on-Iron) trên máy VSI áp dụng ngay khi nào?
Chế độ 'Đá va Đá' khai thác khi nghiền đá hoàn toàn cứng phối hợp mài mòn cao (như sỏi sông, đá granite, đá bazan) hoặc ở thời điểm cần vo tròn hạt đá 1x2 để không tốn kinh phí thực hiện mòn đe sắt. Chế độ 'Đá va Đe' sử dụng khi nghiền khoáng sản vôi hoặc đá độ cứng trung bình hướng tới đạt tỷ lệ thành cát 0–5 mm cao nhất.
❓ 7.2. Tuổi thọ của bộ đầu búa hợp kim Cacbua Vonfram YG8 trong rotor máy VSI thuộc nhóm bao lâu?
Bởi gắn thanh đa kim loại Tungsten Carbide YG8 đạt chuẩn nhà máy, một bộ 3 đầu búa chịu mòn trong rotor máy VSI duy trì sản xuất liên tục được tính từ 250 đến 450 giờ (tương đương 40.000 – 85.000 tấn cát) mới cần cập nhật bộ mới, song song thời gian thay chỉ mất 25 phút.
❓ 7.3. Làm thế nào để điều chỉnh mô đun độ lớn (Mx) của cát nhân tạo đúng theo ý muốn?
Kỹ sư có thể điều chỉnh mô đun độ lớn Mx (trong dải 2.4 – 3.0) bằng 3 cách: cập nhật đổi tốc độ dòng đá qua tâm rotor (tăng vận tốc quay sẽ làm cát mịn hơn), thay đổi thông số kích cỡ mắt lưới sàng (từ 3.8 mm tới 4.75 mm), hay là chỉnh tỷ lệ thu hồi hạt mịn trên trạm TS1530.
❓ 7.4. Tại khu vực sao máy làm cát VSI lại sử dụng 2 động cơ điện kéo đồng bộ?
Vì rotor VSI quay ở tốc độ rõ rệt cao (1.100 – 1.950 rpm), việc bố trí 2 động cơ điện lắp đối xứng hai bên kéo chung puly trục chính tạo điều kiện triệt tiêu lực kéo lệch một phía, bảo vệ cụm vòng bi trục đứng làm việc êm ái hợp cùng tăng gấp đôi trị số công suất truyền động.
❓ 7.5. Cát từ đá mi sàng nghiền tính từ máy VSI có vận dụng qua đó bơm bê tông nhà cao tầng được không?
Khai thác hoàn toàn hoàn hảo. Do hạt cát qua máy VSI đã được va đập nhịp độ làm việc 70 m/s làm tròn cạnh nên độ linh động (độ sụt) của hỗn hợp bê tông công trình đặc biệt cao, không gây ma sát tắc đường ống bơm bê tông gắn với còn giúp tối đa hóa cường độ trạm trộn bê tông thêm 8 – 12%.
8. Liên hệ hội đồng kỹ sư địa chất Việt Nhật kiểm định độ cứng đá (MPa) miễn phí
Để gửi mẫu đá kiểm định cường độ kháng nén (MPa) miễn phí song song nhận tư vấn lựa cân nhắc chọn công nghệ máy nghiền phù hợp nhất ở Thủy Nguyên Hải Phòng, quý chủ trang bị vốn liên hệ:
- Hội đồng Tư vấn Công nghệ & Kiểm định Đá Mỏ: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Chuyên Gia Khối máy nghiền Đá XGN.
- Đăng ký gửi mẫu đá kiểm định UCS (MPa) miễn phí: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Địa chỉ tiếp nhận mẫu đá tại Hà Nội: Số 48 Ngõ 94 P. Ngọc Hà, Q. Ba Đình & Số 86 Đường Bích Hòa, xã Bình Minh.
- Địa chỉ tiếp nhận mẫu đá tại TP.HCM: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Phương án thiết kế dây chuyền nghiền sàng đá 150 – 300 tấn/giờ chính thức được lập phối hợp phê duyệt bởi Hội đồng Công nghệ chế tạo Thiết bị đập Đá XGN dưới sự chủ trì của Kỹ sư Trần Thế Nam (MST doanh nghiệp: 0107716332).
