Đối với các dự án khai thác mỏ quy mô công nghiệp, Dây chuyền máy nghiền đá 500 tấn/giờ đòi hỏi thiết bị có kết cấu khung sườn siêu trường, tự động hóa SCADA/PLC và trạm biến áp 1.600 kVA – 2.000 kVA (Trạm biến áp 22kV/0.4kV – 6kV tiêu chuẩn công nghiệp nặng). Dòng Dây Chuyền Máy Nghiền Đá Công Suất Lớn 500 – 600 Tấn/Giờ (PEV1100×1200 + XHP400 + XCS315 + VSI1145) chính hãng XGN do Thiết Bị Công Nghiệp Việt Nhật phân phối đạt sản lượng kỷ lục 500 – 650 tấn/giờ (8.000 – 10.000 tấn/ngày | 2,2 – 2,8 triệu tấn/năm) ở tốc độ Hệ thống 4 cấp nghiền liên hoàn: Hàm PEV 200 rpm | Côn thô XHP400 850 rpm | Côn tinh XCS315 920 rpm | VSI 1.250 rpm, tích hợp vật liệu Thép hợp kim siêu bền Mn22Cr2 + Ti, đầu búa VSI Tungsten Carbide YG8, phễu lót tấm chịu mòn Hardox 500 giúp tối đa hóa lợi nhuận ròng cho nhà đầu tư tại các vùng mỏ đá trọng điểm Việt Nam.
🚀 Bảng Kiểm Tra Nhanh Thông Số Dự Án Công Suất Lớn (Dây Chuyền Máy Nghiền Đá Công Suất Lớn 500 – 600 Tấn/Giờ (PEV1100×1200 + XHP400 + XCS315 + VSI1145))
- ⚙️ Tổ hợp công nghiệp nặng 500 TPH
- Dây chuyền máy nghiền đá công suất lớn 500 tấn/giờ tự động hóa SCADA (xgnchina.com).
- 📈 Sản lượng cung ứng ngày & năm
- 500 – 650 tấn/giờ (8.000 – 10.000 tấn/ngày | 2,2 – 2,8 triệu tấn/năm).
- ⚡ Chuỗi tốc độ 4 cấp nghiền liên hoàn
- Hệ thống 4 cấp nghiền liên hoàn: Hàm PEV 200 rpm | Côn thô XHP400 850 rpm | Côn tinh XCS315 920 rpm | VSI 1.250 rpm.
- 🔌 Trạm biến áp trung/hạ thế 2000 kVA
- 1.150 – 1.480 kW tổng công suất động cơ (Điện trung thế 6kV / hạ thế 380V) — Trạm biến áp 1.600 kVA – 2.000 kVA (Trạm biến áp 22kV/0.4kV – 6kV tiêu chuẩn công nghiệp nặng).
- 🛡️ Vật liệu siêu bền Mn22Cr2 & Hardox
- Thép hợp kim siêu bền Mn22Cr2 + Ti, đầu búa VSI Tungsten Carbide YG8, phễu lót tấm chịu mòn Hardox 500.
- 💰 Kế hoạch hoàn vốn đại dự án
- 11 – 15 tháng (phục vụ đại dự án cao tốc, sân bay và cụm trạm trộn bê tông) (tại các vùng mỏ đá trọng điểm Việt Nam).
6. Tổng dự toán nhà máy nghiền đá 500 tấn/giờ & Phương án tài chính ngân hàng
Đối với đại dự án dây chuyền máy nghiền đá công suất 500 – 600 tấn/giờ (tại các vùng mỏ đá trọng điểm Việt Nam), tổng mức đầu tư thiết bị đồng bộ nằm trong khoảng 8,5 tỷ đến 14,5 tỷ đồng. Với sản lượng cung ứng 8.500 – 10.000 tấn/ngày (trên 220.000 tấn/tháng) cho các gói thầu cao tốc, sân bay và chuỗi trạm trộn bê tông, dòng tiền ròng hàng tháng đạt từ 6,5 đến 9,2 tỷ đồng, giúp chủ đầu tư thu hồi 100% vốn cố định chỉ trong 11 – 15 tháng.
Với các gói thầu trạm nghiền công suất lớn 500 – 650 tấn/giờ, Thiết Bị Công Nghiệp Việt Nhật phối hợp trực tiếp cùng các định chế tài chính và ngân hàng thương mại hỗ trợ phương án bảo lãnh thanh toán, cho thuê tài chính máy móc công nghiệp với lãi suất ưu đãi.
2. Thông số kỹ thuật tổ hợp nhà máy nghiền đá 500 tấn/giờ: 6 phân khu công nghệ trọng điểm
Cấu trúc kỹ thuật của toàn bộ 6 phân khu trong nhà máy nghiền sàng đá công suất lớn 500 – 650 tấn/giờ được tính toán đồng bộ theo bảng thông số thiết kế dưới đây:
| Phân Khu | Thiết Bị Chính Trong Trạm 500 Tấn/Giờ | Model Công Nghiệp Nặng XGN | Số Lượng | Công Suất Điện | Thông Số Kỹ Thuật Trọng Tâm | Nhiệm Vụ Trong Tổ Hợp 500 TPH |
|---|---|---|---|---|---|---|
| Khu 01 | Cấp liệu rung hạng nặng + Sàng tách đất | ZSW 600×150 + YK1848 | 01 tổ hợp | 37 + 22 kW | Nhận đá nổ mìn tới 930 mm | Cấp liệu 600 tấn/h & tách sạch đất đồi |
| Khu 02 | Máy nghiền hàm sơ cấp khổ lớn | PEV 1100×1200 | 01 máy | 200 kW | Cửa nạp 1100×1200 | CSS 150 mm | Nghiền sơ cấp đá hộc lớn năng suất 550 tấn/h |
| Khu 03 | Máy nghiền côn thủy lực trung gian (Thô) | XHP 400 (Buồng C1) | 01 máy | 315 kW | Nhận đá ≤ 295 mm | CSS 35 mm | Nghiền thứ cấp hạ cỡ đá xuống 0 – 65 mm |
| Khu 04 | Máy nghiền côn thủy lực nghiền tinh | XCS 315 / XHP 400-F1 | 01 – 02 máy | 315 kW/máy | Khe xả điện tử CSS 14 – 22 mm | Nghiền tinh tạo đá 1x2, đá 2x4 chủ lực |
| Khu 05 | Máy chỉnh hình hạt đá & Tạo cát VSI | VSI 1145 (Động cơ kép) | 01 máy | 2 × 200 kW | Tốc độ dòng đá 72 m/s | Vo tròn đá 1x2 & sản xuất cát nhân tạo |

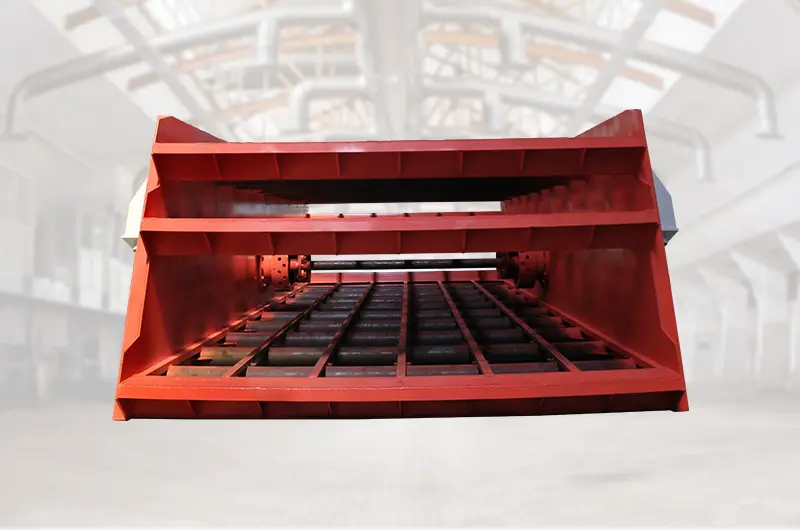

| Khu 06 | Tổ hợp 4 Máy sàng rung đôi & Hút bụi | 4 máy 3YK 3072 + DMC | 04 máy | 4 × 55 kW | Tổng diện tích sàng 86.4 m² | Phân loại 5 cỡ đá thương phẩm chuẩn TCVN |
Ở quy mô công nghiệp 500 – 650 tấn/giờ, việc tách riêng máy côn thô XHP400 và máy côn tinh XCS315 kèm 4 máy sàng rung khổ lớn 3YK3072 giúp hệ thống đạt sản lượng gần 10.000 tấn/ngày mà không gây quá tải cơ học lên bất kỳ thiết bị đơn lẻ nào.
Chi tiết báo giá thương mại của tổ hợp công suất lớn được cập nhật tại Chi tiết sản phẩm Dây chuyền máy nghiền đá 500 tấn/giờ và Máy nghiền đá hàm PEV công suất lớn.
1. Kiến trúc Dây chuyền máy nghiền đá 500 tấn/giờ: Tổ hợp 4 cấp nghiền liên hoàn & hầm rút liệu trung gian
Dây chuyền máy nghiền đá công suất 500 tấn/giờ (500 – 650 TPH) là tổ hợp nhà máy chế biến cốt liệu quy mô công nghiệp nặng, được thiết kế chuyên biệt cho các mỏ đá có trữ lượng lớn (trên 5 triệu m³) hoặc các tổng thầu thi công đại dự án hạ tầng quốc gia như Sân bay Long Thành, Cao tốc Bắc – Nam, Đường Vành đai 3 TP.HCM và Vành đai 4 Hà Nội. Khác với các trạm nghiền nhỏ lẻ, trạm 500 tấn/giờ sử dụng cấu trúc 3 đến 4 giai đoạn nghiền song song kết hợp hầm rút liệu bê tông (Tunnel Stockpile) và hệ thống điều khiển tự động hóa SCADA trung tâm.
Đối với trạm nghiền quy mô công nghiệp nặng 500 – 650 tấn/giờ, kiến trúc phân khu và tự động hóa được xây dựng trên 4 trụ cột kỹ thuật:
- Cấu trúc Hầm rút liệu trung gian (Concrete Surge Tunnel 2.000 tấn) giữa khu sơ cấp và khu thứ cấp: Sau khi đá đi qua máy hàm PEV1100x1200, băng tải B1200 đổ đá thành đống dự trữ lớn trên nóc hầm bê tông. Bên trong hầm bố trí 2 máy cấp liệu rung rút đá liên tục cấp cho máy côn XHP400 và XCS315. Thiết kế này cho phép khu sơ cấp và khu nghiền tinh hoạt động độc lập (nếu dừng máy hàm để nổ mìn trên mỏ, toàn bộ khu nghiền côn và sàng phía sau vẫn chạy bình thường suốt 4 giờ).
- Phối hợp song song Côn thô XHP400 và Côn tinh XCS315: Chia nhỏ tỷ số nghiền giúp cả hai máy côn đều làm việc ở vùng hiệu suất cao nhất, nâng tỷ lệ thu hồi đá 1x2 (10–20 mm) và đá 5–10 mm lên tới 65% tổng sản lượng.
- Hệ thống lọc bụi túi vải xung khí nén DMC kết hợp phun sương siêu âm: Thu gom bụi khô tại tất cả các đầu đổ băng tải và buồng máy côn, đảm bảo nồng độ bụi phát tán đạt quy chuẩn môi trường QCVN 05:2023/BTNMT và thu hồi bột đá mịn bán cho trạm trộn bê tông nhựa nóng Asphalt.
- Trạm điều khiển SCADA trung tâm & Cân băng tải điện tử: Đo đếm chính xác sản lượng tấn/giờ trên từng nhánh băng tải thành phẩm và truyền dữ liệu trực tiếp về điện thoại/máy tính của ban giám đốc mỏ.
🎁 GÓI ƯU ĐÃI ĐẶC BIỆT CHO ĐẠI DỰ ÁN TRẠM NGHIỀN ĐÁ 500 – 600 TẤN/GIỜ
Dành riêng cho các tổng thầu hạ tầng và chủ mỏ lớn: Miễn phí thiết kế hệ thống hầm rút liệu trung gian (Surge Tunnel), phòng điều khiển SCADA trung tâm và cử chuyên gia nhà máy XGN trực tiếp giám sát lắp đặt.
4. Vận hành tự động hóa SCADA trạm 500 tấn/giờ, điện trung thế 6kV & kết cấu khung thép
Quy trình 5 bước điều hành trung tâm SCADA và hầm rút liệu trên Dây chuyền máy nghiền đá công suất lớn 500 tấn/giờ tự động hóa SCADA
- Bước 1: Kiểm tra thông số điện áp trung thế/hạ thế tại trạm biến áp 1.600 – 2.000 kVA, hệ thống khí nén rũ bụi túi vải DMC và toàn bộ cảm biến an toàn dọc các tuyến băng tải B1200.
- Bước 2: Khởi động phân khu nghiền tinh và sàng phân loại (Khu 06 → Khu 05 → Khu 04 → Khu 03) từ phòng điều khiển trung tâm SCADA.
- Bước 3: Mở các cửa rút liệu rung trong hầm trung gian (Surge Tunnel) để cấp đá ổn định cho máy côn XHP400 và XCS315 đạt 85% dòng định mức.
- Bước 4: Khởi động phân khu nghiền sơ cấp (máy hàm PEV1100x1200 và cấp liệu ZSW600x150), điều phối 2 xe xúc lật gầu 5 m³ hoặc đoàn xe tải mỏ 45 tấn cấp đá liên tục.
- Bước 5: Theo dõi biểu đồ cân băng tải điện tử theo thời gian thực để cân chỉnh khe xả CSS giữa côn thô và côn tinh nhằm tối đa hóa sản lượng đá 1x2.
Giải pháp trạm biến áp 2.000 kVA, động cơ trung thế 6kV và kết cấu thép lắp ghép
Ở quy mô trạm nghiền 500 – 650 tấn/giờ với tổng công suất lắp đặt 1.150 – 1.480 kW tổng công suất động cơ (Điện trung thế 6kV / hạ thế 380V), hệ thống điện được thiết kế gồm trạm biến áp 1.600 kVA – 2.000 kVA (Trạm biến áp 22kV/0.4kV – 6kV tiêu chuẩn công nghiệp nặng) kết hợp phòng điều khiển trung tâm SCADA cách âm, chống bụi dương áp. Các động cơ công suất từ 315 kW trở lên có thể tùy chọn cấp điện áp trung thế 6kV giúp giảm 80% dòng điện chạy trên cáp và tiết kiệm hàng trăm triệu đồng chi phí cáp đồng hạ thế.
Kiến trúc kết cấu thép mô-đun (Modular Steel Structure) kết hợp móng bê tông cho trạm 500 tấn/giờ: Đối với tổ hợp nhà máy 500 – 650 tấn/giờ, việc kết hợp móng trụ bê tông cốt thép M350 với hệ khung dầm thép chữ H tổ hợp (H400×400 và H500×300 liên kết bu lông cường độ cao 10.9) giúp rút ngắn 50% thời gian xây dựng tại hiện trường và cho phép tháo dỡ di dời toàn bộ nhà máy sang mỏ mới sau 10 – 15 năm khai thác mà không bị lãng phí vốn đầu tư hạ tầng.
3. Giải pháp phối ghép thiết bị cho nguồn đá biến thiên độ cứng ở quy mô 500 tấn/giờ
Đối với đại dự án trạm nghiền công suất 500 – 650 tấn/giờ tại các vùng mỏ đá trọng điểm Việt Nam, nguồn đá nguyên khai từ các gương tầng nổ mìn thường có sự biến thiên lớn về độ cứng và kích thước hạt. Do đó, giải pháp lựa chọn thiết bị chuẩn mực nhất là sử dụng máy hàm sơ cấp khổ lớn PEV1100x1200 kết hợp cặp máy côn thủy lực chạy song song (1 côn thô XHP400 + 1 côn tinh XCS315) và máy chỉnh hình VSI1145 để chủ động điều tiết tỷ lệ sản phẩm đá 1x2, đá 0x4 và cát nghiền theo từng giai đoạn của dự án.
5. Nghiệm thu nhà máy nghiền đá 550 tấn/giờ & Chẩn đoán cảnh báo tự động trên SCADA
Hiệu suất vận hành liên tục 3 ca/ngày của tổ hợp nghiền sàng 550 tấn/giờ
Tại đại công trường cung cấp vật liệu cho dự án Cao tốc Bắc – Nam và Sân bay Long Thành khu vực tỉnh Đồng Nai – Bà Rịa Vũng Tàu, tổ hợp dây chuyền nghiền sàng đá và làm cát công suất 500 tấn/giờ (cấu hình PEV1100x1200 + XHP400 + XCS315 + VSI1145) do Thiết Bị Công Nghiệp Việt Nhật bàn giao đã vận hành bền bỉ 18 giờ/ngày, đạt sản lượng thực tế 9.400 tấn/ngày với suất tiêu hao điện toàn nhà máy chỉ 1.78 kWh/tấn, đáp ứng 100% tiêu chuẩn khắt khe nhất của các gói thầu trọng điểm quốc gia.
Bảng quy trình xử lý cảnh báo nghẽn hầm rút liệu và cân bằng tải trên trạm 500 tấn/h
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Quá tải cục bộ trên cặp máy sàng rung 3YK3072 khi chạy hết công suất 550 tấn/giờ | Phân phối lưu lượng đá từ băng tải chính chia sang 2 máy sàng song song bị lệch (một sàng nhận 70% đá, một sàng chỉ nhận 30%). | Điều chỉnh tấm chia dòng liệu bằng thủy lực tại hộp phân phối đỉnh sàng để chia đều 50/50 lưu lượng đá vào hai máy sàng 3YK3072. |
| 02 | Mòn nhanh tấm lót phễu chuyển tiếp ở lưu lượng 500 tấn/giờ | Tốc độ dòng đá lớn va đập trực tiếp vào thành thép thông thường. | Thiết kế hộp đệm đá (Rock Box — để đá tự đọng thành lớp đệm chịu va đập) kết hợp lót tấm thép chịu mài mòn Hardox 500 dày 25 mm tại mọi phễu chuyển tiếp. |
| 03 | Nhiệt độ phòng tủ điện trung tâm tăng cao vào buổi trưa mùa hè | Hệ thống biến tần và khởi động mềm công suất lớn (200 – 315 kW) tỏa nhiệt lớn trong phòng kín. | Lắp đặt điều hòa công nghiệp chuyên dụng cho phòng điều khiển PLC/SCADA duy trì nhiệt độ phòng ở mức 22 – 26°C và vệ sinh phin lọc bụi tủ điện hàng tuần. |
| 04 | Độ ồn và bụi phát tán tại khu vực sàng phân loại vượt ngưỡng cho phép | Chưa bọc kín bạt che bụi trên mặt sàng hoặc áp suất khí nén rũ bụi túi vải dưới 0.5 MPa. | Lắp chụp che bụi kín trên đỉnh máy sàng 3YK3072 kết nối ống hút về hệ thống lọc bụi túi vải DMC và duy trì áp suất máy nén khí trục vít ở mức 0.6 – 0.7 MPa. |
7. Giải đáp quy hoạch đại dự án trạm nghiền đá 500 tấn/giờ tự động hóa SCADA
❓ 7.1. Tại sao dây chuyền 500 tấn/giờ nên thiết kế Hầm rút liệu trung gian (Surge Tunnel) thay vì chạy nối tiếp trực tiếp?
Ở quy mô 500 – 600 tấn/giờ, hầm rút liệu trung gian dự trữ 2.000 tấn đá sau máy hàm giúp tách biệt hoàn toàn khu sơ cấp và khu nghiền tinh: khi dừng máy hàm để nổ mìn hoặc bảo dưỡng, khu nghiền côn và sàng phía sau vẫn chạy liên tục không bị gián đoạn sản xuất.
❓ 7.2. Dây chuyền máy nghiền đá 500 tấn/giờ cần bao nhiêu máy sàng rung phân loại?
Với lưu lượng 500 – 650 tấn/giờ kèm lượng đá hồi lưu, một máy sàng đơn lẻ không thể thoát kịp hạt. Cấu hình chuẩn sử dụng 2 cặp máy sàng khổ lớn 3YK3072 (tổng cộng 4 máy sàng đặt song song) để đạt tổng diện tích mặt sàng 86,4 m², giúp phân loại đá sạch và chính xác 100%.
❓ 7.3. Trạm nghiền đá 500 tấn/giờ nên dùng điện hạ thế 380V hay trung thế 6kV?
Với tổng công suất toàn trạm 1.150 – 1.480 kW, chủ đầu tư nên hạ trạm biến áp 1.600 – 2.000 kVA; trong đó các động cơ phụ trợ và băng tải dùng điện 380V, riêng các động cơ máy côn lớn (315 – 400 kW) có thể dùng điện 6kV hoặc khởi động mềm 380V chia nhánh độc lập.
❓ 7.4. Hệ thống điều khiển SCADA trên trạm nghiền 500 tấn/giờ kiểm soát được những thông số nào?
Hệ thống SCADA hiển thị trực quan trên màn hình lớn toàn bộ dòng điện từng máy, nhiệt độ ổ bi, áp suất dầu thủy lực, khe xả CSS, sản lượng cân băng tải điện tử (tấn/giờ, tấn/ca) và tự động gửi báo cáo sản lượng hàng ngày qua điện thoại cho chủ mỏ.
❓ 7.5. Tổng thời gian từ lúc đặt hàng đến khi chạy ra đá thương phẩm của trạm 500 tấn/giờ là bao lâu?
Tổng tiến độ triển khai trọn gói từ khâu thiết kế bản vẽ kỹ thuật thi công, nhập khẩu thiết bị về chân công trình, lắp dựng kết cấu thép đến khi nghiệm thu chạy có tải 72 giờ hoàn chỉnh là từ 45 đến 60 ngày.
❓ 7.6. Thiết Bị Công Nghiệp Việt Nhật hỗ trợ bàn giao, đào tạo vận hành và cung ứng phụ tùng tận mỏ thế nào?
Kỹ sư trưởng của Việt Nhật trực tiếp bàn giao bản vẽ móng CAD 2D/3D, giám sát lắp dựng, hiệu chuẩn tủ PLC Siemens, chạy thử có tải 72 giờ và đào tạo cầm tay chỉ việc tại mỏ từ 7 – 10 ngày; đồng thời cam kết sẵn kho 100% má hàm, nón côn Mn18Cr2/Mn22Cr2 và đầu búa YG8 tại Hà Nội & TP.HCM để giao ngay trong 12 – 24 giờ.
8. Kết nối ban dự án triển khai nhà máy nghiền sàng đá 500 tấn/giờ chìa khóa trao tay
Ban quản lý dự án và tổng thầu cần lập phương án kỹ thuật – tài chính cho trạm nghiền đá công suất lớn 500 – 600 tấn/giờ tại các vùng mỏ đá trọng điểm Việt Nam, vui lòng liên hệ trực tiếp:
- Ban Quản lý Đại dự án Trạm Nghiền Đá Công Suất Lớn: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Hệ Thống Trạm Nghiền 500 Tấn/Giờ.
- Hotline Giám đốc Dự án & Tư vấn SCADA: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Trụ sở Hà Nội & Kho máy trung tâm: Số 48 Ngõ 94 Ngọc Hà, Ba Đình & Số 86 Đường Bích Hòa, xã Bình Minh, TP. Hà Nội.
- Chi nhánh & Kho bãi miền Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Hồ sơ kỹ thuật tổ hợp nhà máy nghiền sàng đá công suất lớn 500 – 650 tấn/giờ tự động hóa SCADA được thẩm định bởi Kỹ sư Trần Thế Nam và chuyên gia cao cấp của tập đoàn XINGAONAI (XGN Group).
