Đầu tư máy tách cát mịn tại Bắc Ninh hiện được Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật nhập khẩu trực tiếp nguyên chiếc từ tập đoàn XGN (xgnchina.com) với dải sản lượng thực tế đạt 65 – 540 tấn/giờ, tốc độ làm việc 1.100 – 2.100 vòng/phút (vận tốc dài dòng đá văng khỏi rotor đạt 60 – 75 m/s) và tổng công suất động cơ 2×55 kW đến 2×315 kW (Động cơ kép đối xứng 3 pha 380V). Giải pháp Máy nghiền đá thành cát nhân tạo VSI trục đứng tốc độ cao giúp các mỏ khai thác đá tại Bắc Ninh hạ 24% suất tiêu hao điện năng (chỉ còn 1,8 – 2,2 kWh/tấn), nâng tỷ lệ hạt đá dăm lập phương chuẩn TCVN 7570:2006 lên trên 92% và rút ngắn chu kỳ thu hồi vốn xuống chỉ còn 6 – 9 tháng (nhờ biên lợi nhuận cao từ chuyển hóa đá mi bụi thành cát bê tông).
📌 Bảng Tóm Tắt Hồ Sơ Kỹ Thuật & Đầu Tư — VSI Series (VSI-7615 – VSI-1263)
- ⚙️ Thiết bị & Nguồn gốc
- Máy nghiền đá thành cát nhân tạo VSI trục đứng tốc độ cao (xgnchina.com).
- 📈 Sản lượng nghiền sơ cấp
- 65 – 540 tấn/giờ.
- ⚡ Tốc độ trục lệch tâm
- 1.100 – 2.100 vòng/phút (vận tốc dài dòng đá văng khỏi rotor đạt 60 – 75 m/s).
- 🔌 Hạ tầng điện & Trạm biến áp
- 2×55 kW đến 2×315 kW (Động cơ kép đối xứng 3 pha 380V) — Trạm biến áp 320 kVA – 800 kVA.
- 🛡️ Thép đúc má hàm chịu mòn
- Đầu búa văng hợp kim Cacbua Vonfram YG8 siêu cứng & tấm lót Cr26 chống mài mòn.
- 💰 Thời gian thu hồi vốn
- 6 – 9 tháng (nhờ biên lợi nhuận cao từ chuyển hóa đá mi bụi thành cát bê tông) (tại Bắc Ninh).
1. Kiến trúc máy tách cát mịn tại Bắc Ninh: Tổ hợp 4 cấp nghiền liên hoàn & hầm rút liệu trung gian
Máy nghiền đá thành cát nhân tạo VSI (Vertical Shaft Impact Crusher) là thiết bị nghiền va đập trục đứng tốc độ siêu cao, được sử dụng ở công đoạn cuối cùng của dây chuyền để chế biến đá mi sàng, đá 0–40 mm hoặc sỏi sông thành cát nghiền nhân tạo 0–5 mm thay thế cát tự nhiên đang ngày càng khan hiếm. Nhờ rotor sâu 4 cửa phóng đá với vận tốc dài 60 – 75 m/s kết hợp cơ chế cấp liệu kép (vừa đổ vào tâm rotor vừa tràn thác hai bên), máy VSI không chỉ tạo ra hạt cát tròn đều có mô đun độ lớn Mx = 2.4 – 3.0 đạt chuẩn TCVN 9205:2012 mà còn dùng để "vo tròn" (shaping) hạt đá 1x2 phục vụ bê tông mác cao M500 – M800.
Đối với trạm nghiền quy mô công nghiệp nặng 500 – 650 tấn/giờ, kiến trúc phân khu và tự động hóa được xây dựng trên 4 trụ cột kỹ thuật:
- Cấu trúc buồng nghiền chuyển đổi linh hoạt "Đá va Đá" (Rock-on-Rock) và "Đá va Đe" (Rock-on-Iron): Với đá bazan, granite và sỏi sông siêu cứng, chế độ "Đá va Đá" tạo lớp đệm đá tự nhiên bao quanh thành buồng giúp chi phí hao mòn kim loại gần như bằng 0. Với đá vôi, chế độ "Đá va Đe" dùng vành đe hợp kim Cr26 giúp tăng hiệu suất thành cát thêm 35%.
- Đầu búa phóng liệu gắn hợp kim Cacbua Vonfram (Tungsten Carbide YG8): Ba cửa phóng của rotor được lắp các thanh hợp kim YG8 có độ cứng tiệm cận kim cương công nghiệp, chịu được vận tốc ma sát 75 m/s liên tục suốt 250 – 450 giờ mới cần thay thế.
- Hệ thống động cơ kép truyền động đối xứng & Trạm bơm dầu mỏng tự động: Hai động cơ điện 3 pha kéo đồng bộ một puly trục đứng từ hai phía giúp triệt tiêu hoàn toàn lực uốn ngang lên ổ bi trục chính.
- Cần cẩu xoay thủy lực mở nắp buồng nghiền tích hợp trên thân máy: Cho phép 1 công nhân nâng mở nắp máy và thay bộ 3 đầu búa rotor chỉ trong vòng 25 phút.
3. Tư vấn khảo sát địa chất mỏ đá & quy hoạch mặt bằng dây chuyền 150 – 300 tấn/giờ
Để thiết kế dây chuyền nghiền sàng đá 150 – 300 tấn/giờ vận hành trơn tru tại Bắc Ninh, việc khảo sát địa chất vỉa đá phải gắn liền với quy hoạch mặt bằng giật cấp theo sườn đồi. Nếu mỏ khai thác đá cứng (bazan/granite) tại Đông Nam Bộ, Tây Nguyên hay Nam Trung Bộ, cấu hình bắt buộc là Hàm PEV + Côn thủy lực XHP; nếu mỏ khai thác đá trầm tích (đá vôi) tại miền Bắc và Bắc Trung Bộ, có thể phối ghép Hàm PE + Phản kích PF để giảm 28% chi phí điện và vật tư.
2. Thông số kỹ thuật dây chuyền cát nhân tạo: Cấp phối hạt, công suất rửa & thu hồi cát mịn

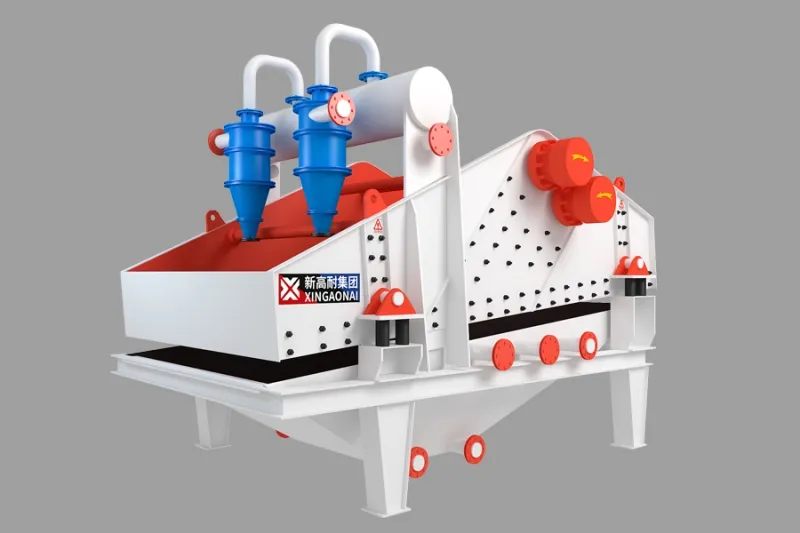

Thông số phối ghép giữa máy tạo cát ly tâm VSI, sàng phân loại, máy rửa cát guồng XSD và trạm tách thu hồi cát mịn TS1530 được quy chuẩn chi tiết trong bảng dữ liệu dưới đây:
| Model Máy Tạo Cát VSI | Cỡ Đá Vào Tối Đa (mm) | Năng Suất Nghiền Cát (tấn/giờ) | Năng Suất Vo Tròn Đá (tấn/giờ) | Tốc Độ Quay Rotor (rpm) | Công Suất Động Cơ Kép (kW) | Trọng Lượng Máy (Tấn) | Giá Bán Tham Khảo (VNĐ) |
|---|---|---|---|---|---|---|---|
| VSI 7615 | 35 – 40 mm | 60 – 110 tấn/h | 110 – 180 tấn/h | 1.700 – 1.950 rpm | 2 × 55 kW | 7.6 tấn | 580.000.000 – 710.000.000 đ |
| VSI 8522 | 40 – 45 mm | 95 – 175 tấn/h | 175 – 280 tấn/h | 1.520 – 1.750 rpm | 2 × 110 kW | 11.5 tấn | 790.000.000 – 960.000.000 đ |
| VSI 9526 | 45 – 50 mm | 140 – 240 tấn/h | 240 – 380 tấn/h | 1.360 – 1.560 rpm | 2 × 132 kW | 14.8 tấn | 980.000.000 – 1.220.000.000 đ |
| VSI 1140 | 45 – 50 mm | 200 – 340 tấn/h | 340 – 500 tấn/h | 1.180 – 1.350 rpm | 2 × 160 kW | 20.2 tấn | 1.350.000.000 – 1.650.000.000 đ |
| VSI 1145 | 50 – 55 mm | 245 – 420 tấn/h | 420 – 610 tấn/h | 1.100 – 1.280 rpm | 2 × 200 kW | 23.5 tấn | 1.620.000.000 – 1.980.000.000 đ |
| VSI 1263 | 55 – 60 mm | 320 – 540 tấn/h | 540 – 780 tấn/h | 980 – 1.150 rpm | 2 × 315 kW | 31.0 tấn | 2.180.000.000 – 2.650.000.000 đ |
Trong dây chuyền sản xuất cát nhân tạo đồng bộ, sự kết hợp giữa máy VSI, máy rửa cát guồng XSD và trạm thu hồi cát mịn TS1530 tạo thành chu trình khép kín giúp kiểm soát chính xác mô đun độ lớn Mx = 2.6 – 2.8 và độ sạch tạp chất.
Xem thêm thông số chi tiết của từng cụm máy thành phần tại Máy rửa cát guồng quay XSD làm sạch bùn sét và Máy tách thu hồi cát mịn TS Series.
🎁 ƯU ĐÃI ĐẶT MUA MÁY NGHIỀN HÀM PEV XGN & NHẬN BẢN VẼ MÓNG CAD
Đặt mua Máy nghiền đá thành cát nhân tạo VSI trục đứng tốc độ cao ngay hôm nay để được tặng kèm 01 bộ tấm đà chống dự phòng, miễn phí thiết kế bản vẽ móng bê tông CAD 2D/3D và hỗ trợ vận chuyển cẩu hạ tận mỏ đá tại Bắc Ninh.
5. Số liệu vận hành thực tế máy côn 1 xi lanh XCS & Chẩn đoán lỗi cảm biến PLC
Nhật ký vận hành PLC của máy côn 1 xi lanh XCS tại cụm mỏ đá Tân Cang
Tại mỏ đá Bình Điền (thị xã Hương Trà, tỉnh Thừa Thiên Huế), chủ mỏ tồn kho hơn 85.000 tấn đá mi bụi 0–10 mm khó tiêu thụ với giá chỉ 75.000 đ/tấn. Sau khi lắp đặt máy nghiền cát nhân tạo VSI-9526 (2×132 kW) kết hợp máy rửa cát XSD3016 và thu hồi cát mịn TS1530 của XGN, toàn bộ nguồn đá mi được chế biến thành cát bê tông sạch đạt mô đun Mx = 2.75, bán cho các trạm trộn bê tông thương phẩm với giá 235.000 đ/tấn, mang lại lợi nhuận ròng trên 1,4 tỷ đồng/tháng và hoàn vốn sau đúng 6,5 tháng.
Bảng tra cứu lỗi sai lệch khe xả CSS, phớt xi lanh đáy và bạc đỉnh máy côn XCS
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Máy VSI rung lắc mạnh và ngắt rơ-le cảm biến rung động | Một trong ba thanh hợp kim YG8 trên cửa phóng của rotor bị mẻ hoặc lớp đá tích tụ trong 3 khoang của rotor không đều nhau làm mất cân bằng động. | Mở cửa kiểm tra bên hông buồng nghiền, làm sạch đá bám trong rotor và thay đồng bộ cả bộ 3 đầu búa có cùng trọng lượng cân bằng. |
| 02 | Tỷ lệ ra cát 0–5 mm thấp, lượng đá hồi lưu trên sàng tăng cao | Dây đai thang bị trượt làm giảm tốc độ quay rotor dưới 1.100 rpm, hoặc cửa nạp tràn (Cascade) mở quá rộng làm giảm lưu lượng đá đi qua tâm rotor. | Căng lại hai bộ dây đai truyền động của động cơ kép; khép bớt cửa nạp tràn để tăng tỷ lệ đá được gia tốc trực tiếp qua tâm rotor. |
| 03 | Mô đun độ lớn của cát thành phẩm quá thô (Mx > 3.2) | Khe xả hoặc mắt lưới sàng phân loại chọn quá lớn (ví dụ dùng lưới 5.5 mm thay vì 4.2 – 4.5 mm) hoặc tốc độ dài dòng đá văng chưa đủ lớn. | Đổi lưới sàng tầng dưới về kích thước lỗ 4.0 – 4.5 mm và tăng lưu lượng đá nạp vào tâm rotor để tăng tần suất va chạm hạt. |
| 04 | Hàm lượng bột đá mịn (< 0.075 mm) vượt quá tiêu chuẩn bê tông | Đá nguyên liệu ban đầu lẫn nhiều đất sét hoặc vận hành khô mà chưa bật hệ thống phân ly khí / máy rửa cát. | Kết hợp máy rửa cát guồng quay XSD3016 và máy tách thu hồi cát mịn TS1530 để kiểm soát hàm lượng bùn sét dưới 1.5% theo đúng TCVN 9205:2012. |
4. Quy trình khởi động liên động dây chuyền 250 tấn/giờ, trạm biến áp & mặt bằng giật cấp
Quy trình 5 bước đóng cắt liên động tự động toàn trạm trên Máy nghiền đá thành cát nhân tạo VSI trục đứng tốc độ cao
- Bước 1: Kiểm tra độ ẩm của đá mi hoặc sỏi sông đầu vào (độ ẩm lý tưởng < 3% nếu chạy công nghệ khô thu bụi, hoặc cấp nước trực tiếp nếu chạy công nghệ ướt kết hợp máy rửa cát).
- Bước 2: Bật trạm dầu bôi trơn mỏng tuần hoàn của cụm ống ổ bi trục đứng trước 3 phút; đảm bảo hai động cơ điện chính khởi động tuần tự qua tủ khởi động mềm để tránh sụt áp.
- Bước 3: Mở cửa nạp trung tâm (Center Feed) trước để dòng đá đi xuyên qua tâm rotor đạt tốc độ tối đa, sau đó mở dần cửa nạp tràn (Cascade Feed) cho tới khi dòng điện hai động cơ đạt 85 – 90% định mức.
- Bước 4: Dùng cảm biến rung động tự động (Vibration Switch) gắn trên vỏ máy: nếu biên độ rung vượt 4.5 mm/s, máy sẽ tự động ngắt cấp liệu để kiểm tra cân bằng động rotor.
- Bước 5: Khi thay đầu búa hợp kim YG8 hoặc tấm lót chia liệu trong rotor, bắt buộc phải cân trọng lượng từng bộ bằng cân điện tử (sai số giữa 3 cửa phóng không vượt quá ±5 gam) để rotor không bị rung ở tốc độ 1.500 rpm.
Tính toán trạm biến áp 750 – 1.000 kVA và bản vẽ mặt bằng giật 3 cấp cao độ sườn đồi
Với tổng công suất toàn trạm 150 – 300 tấn/giờ đạt 2×55 kW đến 2×315 kW (Động cơ kép đối xứng 3 pha 380V), chủ mỏ cần lắp đặt trạm biến áp chuyên dụng 320 kVA – 800 kVA đặt cách tủ điện trung tâm không quá 45 mét để giảm tổn hao điện áp trên đường dây hạ thế. Hồ sơ kỹ thuật bàn giao miễn phí của Việt Nhật bao gồm: Bản vẽ tổng mặt bằng CAD 2D/3D, bản vẽ cốt thép móng máy chịu tải trọng động, sơ đồ mương cáp ngầm và tài liệu hướng dẫn vận hành PLC bằng tiếng Việt.
Kỹ thuật lắp đặt xi lanh đáy và bảo dưỡng không gian gầm máy côn 1 xi lanh XCS: Điểm lưu ý quan trọng nhất trên bản vẽ móng máy côn XCS là phải chừa khoảng không kỹ thuật dưới gầm bệ máy cao tối thiểu 1,6 mét để kỹ thuật viên có thể tháo hạ pít-tông xi lanh thủy lực đáy hoặc kiểm tra cảm biến dịch chuyển tuyến tính LVDT một cách thuận tiện. Tủ điều khiển PLC Siemens được đặt trong cabin kính cách nhiệt có tầm nhìn bao quát toàn bộ miệng nạp của máy XCS và băng tải hồi lưu.
6. Dự toán dây chuyền cát nhân tạo 100 – 250 tấn/giờ & Hiệu quả thu hồi cát mịn
Khi đầu tư trọn gói dây chuyền sản xuất cát nhân tạo & rửa cát 100 – 250 tấn/giờ (tại Bắc Ninh) với tổng vốn từ 2,45 tỷ đến 4,6 tỷ đồng, nhà máy xuất xưởng trung bình 2.000 – 3.000 tấn cát bê tông sạch mỗi ngày. Nhờ trạm thu hồi cát mịn TS1530 giữ lại thêm 250 tấn cát mịn/ngày không bị trôi theo nước thải (tương đương 45 triệu đồng/ngày), toàn bộ dây chuyền đạt điểm hòa vốn chỉ sau 7 – 10 tháng vận hành thương mại.
Chủ đầu tư dây chuyền nghiền – rửa cát nhân tạo được Việt Nhật hỗ trợ lập bảng tính chi phí sản xuất chi tiết trên từng mét khối cát và kết nối đầu ra tiêu thụ với mạng lưới các trạm trộn bê tông thương phẩm lớn trong khu vực.
7. Giải đáp quy hoạch đại dự án trạm nghiền đá 500 tấn/giờ tự động hóa SCADA
❓ 7.1. Tại sao dây chuyền 500 tấn/giờ nên thiết kế Hầm rút liệu trung gian (Surge Tunnel) thay vì chạy nối tiếp trực tiếp?
Ở quy mô 500 – 600 tấn/giờ, hầm rút liệu trung gian dự trữ 2.000 tấn đá sau máy hàm giúp tách biệt hoàn toàn khu sơ cấp và khu nghiền tinh: khi dừng máy hàm để nổ mìn hoặc bảo dưỡng, khu nghiền côn và sàng phía sau vẫn chạy liên tục không bị gián đoạn sản xuất.
❓ 7.2. Dây chuyền máy nghiền đá 500 tấn/giờ cần bao nhiêu máy sàng rung phân loại?
Với lưu lượng 500 – 650 tấn/giờ kèm lượng đá hồi lưu, một máy sàng đơn lẻ không thể thoát kịp hạt. Cấu hình chuẩn sử dụng 2 cặp máy sàng khổ lớn 3YK3072 (tổng cộng 4 máy sàng đặt song song) để đạt tổng diện tích mặt sàng 86,4 m², giúp phân loại đá sạch và chính xác 100%.
❓ 7.3. Trạm nghiền đá 500 tấn/giờ nên dùng điện hạ thế 380V hay trung thế 6kV?
Với tổng công suất toàn trạm 1.150 – 1.480 kW, chủ đầu tư nên hạ trạm biến áp 1.600 – 2.000 kVA; trong đó các động cơ phụ trợ và băng tải dùng điện 380V, riêng các động cơ máy côn lớn (315 – 400 kW) có thể dùng điện 6kV hoặc khởi động mềm 380V chia nhánh độc lập.
❓ 7.4. Hệ thống điều khiển SCADA trên trạm nghiền 500 tấn/giờ kiểm soát được những thông số nào?
Hệ thống SCADA hiển thị trực quan trên màn hình lớn toàn bộ dòng điện từng máy, nhiệt độ ổ bi, áp suất dầu thủy lực, khe xả CSS, sản lượng cân băng tải điện tử (tấn/giờ, tấn/ca) và tự động gửi báo cáo sản lượng hàng ngày qua điện thoại cho chủ mỏ.
❓ 7.5. Tổng thời gian từ lúc đặt hàng đến khi chạy ra đá thương phẩm của trạm 500 tấn/giờ là bao lâu?
Tổng tiến độ triển khai trọn gói từ khâu thiết kế bản vẽ kỹ thuật thi công, nhập khẩu thiết bị về chân công trình, lắp dựng kết cấu thép đến khi nghiệm thu chạy có tải 72 giờ hoàn chỉnh là từ 45 đến 60 ngày.
❓ 7.6. Thiết Bị Công Nghiệp Việt Nhật hỗ trợ bàn giao, đào tạo vận hành và cung ứng phụ tùng tận mỏ thế nào?
Kỹ sư trưởng của Việt Nhật trực tiếp bàn giao bản vẽ móng CAD 2D/3D, giám sát lắp dựng, hiệu chuẩn tủ PLC Siemens, chạy thử có tải 72 giờ và đào tạo cầm tay chỉ việc tại mỏ từ 7 – 10 ngày; đồng thời cam kết sẵn kho 100% má hàm, nón côn Mn18Cr2/Mn22Cr2 và đầu búa YG8 tại Hà Nội & TP.HCM để giao ngay trong 12 – 24 giờ.
