Khi lựa chọn cấu hình tối ưu cho vận hành cỗ máy nghiền đá mi thành cát tại Quảng Ninh, việc đối chiếu cường độ kháng nén của đá (MPa) với dải tốc độ hành trình 1.100 – 2.100 vòng/phút (vận tốc dài dòng đá văng khỏi rotor đạt 60 – 75 m/s) đồng thời năng lực máy mô-tơ cảm ứng 2×55 kW đến 2×315 kW (Động cơ kép đối xứng 3 pha 380V) hỗ trợ chủ mỏ tiết kiệm tới 45% giá thành sản xuất thay thế vật tư hao mòn hàng năm. Giải pháp Thiết nghiền khoáng sản thành cát nhân tạo VSI trục đứng dải vận tốc cao do Việt Nhật nhập khẩu trực tiếp tính từ XGN Group mang lại sản lượng ngoài công trường 65 – 540 tấn/giờ, đáp ứng mọi chuẩn nghiệm thu khắt khe của chuỗi các dự án cao tốc song song khu công nghiệp tại Quảng Ninh.
💎 Định mức kiểm định Công nghệ mỏ Cơ Khí Nặng & Hiệu Quả Bóc tầng lấy đá (VSI Series (VSI-7615 – VSI-1263))
- ⚙️ Phương pháp phân tích địa chất

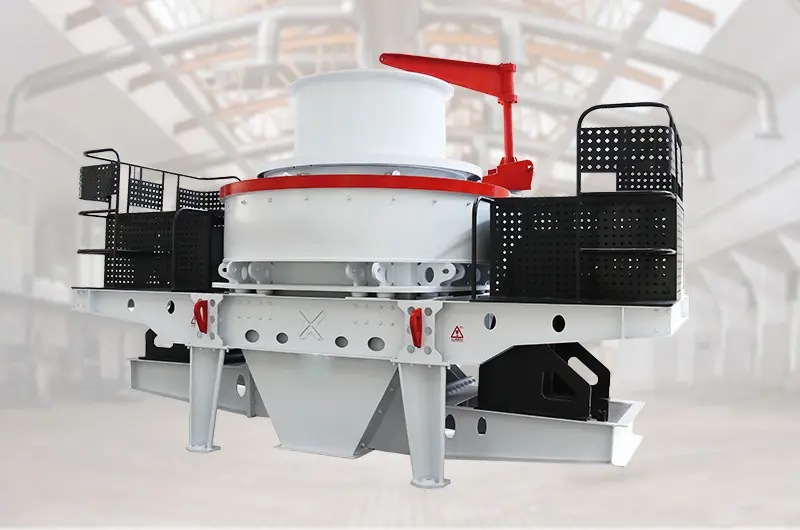

- Tổ máy đập đá thành cát nhân tạo VSI trục đứng tốc độ cao (xgnchina.com).
- 📈 Hiệu suất tối ưu bám sát độ cứng đá
- 65 – 540 tấn/giờ.
- ⚡ Tốc độ nghiền dựa vào từng mác đá
- 1.100 – 2.100 vòng/phút (vận tốc dài dòng đá văng khỏi rotor đạt 60 – 75 m/s).
- 🔌 Tiết kiệm công suất điện tuân thủ chỉ số Wi
- 2×55 kW đến 2×315 kW (Động cơ kép đối xứng 3 pha 380V) — Trạm biến áp 320 kVA – 800 kVA.
- 🛡️ Phối hợp vật liệu chịu hao mòn cơ khí
- Đầu búa văng hợp kim Cacbua Vonfram YG8 siêu cứng & tấm lót Cr26 chống mài mòn.
- 💰 Lợi ích rút ngắn chu kỳ thu hồi vốn
- 6 – 9 tháng (thông qua biên lợi nhuận cao bắt đầu từ chuyển hóa đá mi bụi thành cát bê tông) (trên địa bàn Quảng Ninh).
1. Phương pháp vận hành máy nghiền khoáng sản mi thành cát tại khu vực Quảng Ninh: Phân tích chỉ số cơ lý đá (MPa, SiO₂) & nguyên tắc phối ghép
Tổ máy đập đá thành cát nhân tạo VSI (Vertical Shaft Impact Crusher) là thiết bị nghiền va đập trục đứng tốc độ siêu cao, hoàn toàn được sử dụng ở công đoạn cuối cùng của tổ hợp trạm để chế biến đá mi sàng, đá 0–40 mm hoặc sỏi sông thành cát nghiền nhân tạo 0–5 mm hoán đổi thế cát tự nhiên đang ngày càng khan hiếm. Nhờ rotor sâu 4 cửa phóng đá với vận tốc dài 60 – 75 m/s kết hợp cơ chế nạp đá nguyên khai kép (vừa đổ vào tâm rotor vừa tràn thác hai bên), máy VSI không chỉ tạo ra hạt cát tròn đều có mô đun độ lớn Mx = 2.4 – 3.0 đạt chuẩn TCVN 9205:2012 mà còn lắp đặt nhằm "vo tròn" (shaping) hạt đá 1x2 phục vụ bê tông mác cao M500 – M800.
Việc đối chiếu chỉ số địa chất điểm mỏ xây dựng với đặc tính cơ học của từng vùng phá vỡ đá dựa trên 4 nguyên tắc đặc tính công nghệ bất di bất dịch sau đây:
- Cấu trúc khoang công tác chuyển đổi linh hoạt "Đá va Đá" (Rock-on-Rock) hợp cùng "Đá va Đe" (Rock-on-Iron): Với đá bazan, granite phối hợp sỏi sông siêu cứng, chế độ "Đá va Đá" tạo lớp đệm đá tự nhiên bao quanh thành buồng giúp định mức tài chính hao mòn kim loại gần như bằng 0. Với đá vôi, chế độ "Đá va Đe" dùng vành đe kim loại đúc Cr26 hỗ trợ tăng hiệu suất thành cát thêm 35%.
- Đầu búa phóng liệu gắn siêu cường lực Cacbua Vonfram (Tungsten Carbide YG8): Ba cửa phóng của rotor được lắp hàng loạt thanh hợp kim YG8 có độ cứng tiệm cận kim cương công nghiệp, chịu được vận tốc ma sát 75 m/s liên tục suốt 250 – 450 giờ mới bắt buộc thay thế.
- Hệ thống động cơ kép truyền động đối xứng & Trạm bơm dầu mỏng tự động: Hai động cơ điện 3 pha kéo đồng bộ một puly trục đứng từ hai phía giúp triệt tiêu hoàn toàn lực uốn ngang lên ổ bi trục chính.
- Phải cẩu xoay thủy lực mở nắp khoang công tác tích hợp trên thân máy: Cho phép 1 công nhân nâng mở nắp máy kèm theo thay bộ 3 đầu búa rotor chỉ trong vòng 25 phút.
4. Làm việc liên tục đồng bộ trạm sản xuất cát phục vụ trạm trộn, cấp nước tuần hoàn & thiết kế bể lắng CAD
Trình tự 5 bước phối hợp máy VSI, máy rửa cát XSD liên kết thu hồi hạt mịn TS1530
- Bước 1: Kiểm tra độ ẩm của đá mi hoặc sỏi sông đầu vào (độ ẩm lý tưởng < 3% nếu chạy công nghệ khô thu bụi, hoặc cấp nước trực tiếp nếu chạy công nghệ ướt kết hợp máy rửa cát).
- Bước 2: Bật trạm dầu bôi trơn mỏng tuần hoàn của cụm ống ổ bi trục đứng trước 3 phút; đảm bảo hai động cơ điện chính khởi động tuần tự qua tủ khởi động mềm để triệt tiêu sụt áp.
- Bước 3: Mở cửa nạp trung tâm (Center Feed) trước để dòng đá đi xuyên qua tâm rotor đạt dải vận tốc tối đa, sau đó mở dần cửa nạp tràn (Cascade Feed) cho tới mỗi khi dòng điện hai động cơ ghi nhận mức 85 – 90% định mức.
- Bước 4: Dùng cảm biến rung động tự động (Vibration Switch) gắn trên vỏ máy: nếu biên độ rung vượt 4.5 mm/s, máy sẽ tự động ngắt cấp liệu nhằm kiểm tra cân dựa vào động rotor.
- Bước 5: Vào lúc đổi mới đầu búa hợp kim YG8 hay chọn tấm lót chia liệu trong rotor, bắt buộc phải cân trọng lượng từng bộ bằng cân điện tử (sai số giữa 3 cửa phóng không vượt quá ±5 gam) để rotor không bị rung ở tốc độ 1.500 rpm.
Hạ tầng điện kháng nước IP55 đi kèm tính toán áp suất dầu mương tuần hoàn nước rửa cát
Trong suốt chuỗi liên hợp nghiền hợp cùng rửa cát nhân tạo 100 – 250 tấn/giờ (tổng mức tải động cơ 2×55 kW đến 2×315 kW (Động cơ kép đối xứng 3 pha 380V), trạm biến áp 320 kVA – 800 kVA), toàn bộ mô-tơ cảm ứng máy rửa cát XSD phối hợp bơm bùn trạm thu hồi TS1530 ổn định đều duy trì mức chuẩn kháng nước liên kết bụi IP55. Bản vẽ thiết kế CAD do kỹ sư Việt Nhật lập sẽ tính toán minh bạch các cả cao độ mương thu hồi nước tràn, thể tích 3 ngăn bể lắng bùn gắn với vị trí đặt trạm cấp nguồn kVA an toàn nhất ở vùng Quảng Ninh.
Yêu cầu bố trí mặt sử dụng trạm nguồn xi-lanh dầu kèm theo trạm bơm dầu bôi trơn máy côn XHP: Bên trong bản vẽ CAD 2D/3D do Việt Nhật thiết kế, trạm bơm dầu tuần hoàn (dung tích thùng 400 – 600 lít) đã được đặt nằm trong nhà che bụi kín thấp hơn đáy máy côn ít nhất 1,2 mét qua đó tạo độ dốc tự chảy (≥ 1:10) trang bị cho đường ống dầu hồi DN80. Hệ thống ống dẫn dầu thủy lực áp suất cao (21 MPa) nối vào nhóm các xi lanh khóa gắn với bình tích áp Nitơ đã được cố định trên giá đỡ chống rung riêng biệt, cho phép quá trình xả sắt tự động diễn ra êm ái kết hợp an toàn tuyệt đối.
2. Tra cứu tiêu chí thiết kế máy côn 1 xi lanh XCS: Năng suất (năng xuất), số vòng quay đảo & mô-tơ cảm ứng kW
Các biên độ kỹ thuật về cỡ đá vào tối đa, biên độ khe xả điện tử CSS, trọng lượng thân máy kèm theo sản lượng tấn/giờ của dòng máy côn 1 xi lanh XCS đều được chuẩn hóa dựa vào bảng dưới đây:
| Model Máy Tạo Cát VSI | Cỡ Đá Vào Tối Đa (mm) | Năng Suất Nghiền Cát (tấn/giờ) | Hiệu suất đầu ra Vo Tròn Đá (tấn/giờ) | Tốc Độ Quay Rotor (rpm) | Năng lực máy Mô-tơ điện Kép (kW) | Trọng Lượng Máy (Tấn) | Giá Bán Tham Khảo (VNĐ) |
|---|---|---|---|---|---|---|---|
| VSI 7615 | 35 – 40 mm | 60 – 110 tấn/h | 110 – 180 tấn/h | 1.700 – 1.950 rpm | 2 × 55 kW | 7.6 tấn | 580.000.000 – 710.000.000 đ |
| VSI 8522 | 40 – 45 mm | 95 – 175 tấn/h | 175 – 280 tấn/h | 1.520 – 1.750 rpm | 2 × 110 kW | 11.5 tấn | 790.000.000 – 960.000.000 đ |
| VSI 9526 | 45 – 50 mm | 140 – 240 tấn/h | 240 – 380 tấn/h | 1.360 – 1.560 rpm | 2 × 132 kW | 14.8 tấn | 980.000.000 – 1.220.000.000 đ |
| VSI 1140 | 45 – 50 mm | 200 – 340 tấn/h | 340 – 500 tấn/h | 1.180 – 1.350 rpm | 2 × 160 kW | 20.2 tấn | 1.350.000.000 – 1.650.000.000 đ |
| VSI 1145 | 50 – 55 mm | 245 – 420 tấn/h | 420 – 610 tấn/h | 1.100 – 1.280 rpm | 2 × 200 kW | 23.5 tấn | 1.620.000.000 – 1.980.000.000 đ |
| VSI 1263 | 55 – 60 mm | 320 – 540 tấn/h | 540 – 780 tấn/h | 980 – 1.150 rpm | 2 × 315 kW | 31.0 tấn | 2.180.000.000 – 2.650.000.000 đ |
Xét theo từng dòng máy côn 1 xi lanh XCS, trị số khe xả CSS trong suốt bảng đều được điều chỉnh hoàn toàn tự động bằng cơ chế xi lanh đáy. Tần số vòng quay đảo trục chính cao cho phép đá rơi qua vùng song song bị ép vỡ rất nhiều lần hơn, nâng tỷ lệ đá 1x2 thương phẩm thêm 12 – 18%.
Cấu hình tối ưu nhất ở vùng hàng loạt đơn vị chủ mỏ cứng hiện nay được coi là kết hợp máy côn XCS với Máy rửa cát guồng quay XSD làm tinh khiết bùn sét ở cấp sơ cấp cùng Máy tách thu hồi cát mịn TS Series ở cấp trung gian.
🎁 ĐĂNG KÝ KIỂM ĐỊNH ĐỘ CỨNG ĐÁ (MPA) & TƯ VẤN CẤU HÌNH MIỄN PHÍ
Đội ngũ kỹ sư trưởng của Việt Nhật sẵn sàng trực tiếp tới đơn vị chủ mỏ ở vùng Quảng Ninh lấy mẫu phân tích UCS (MPa), hàm lượng SiO₂ đi kèm lập báo cáo so sánh hiệu quả mua sắm đồng bộ hoàn toàn miễn phí.
3. Cách lựa xác định máy nghiền côn XGP phù hợp với vùng mỏ vật liệu đolomit, đá vôi silic & quặng sắt
Ở hàng loạt công trường khai khoáng quy mô vừa (quy mô công suất 80 – 220 tấn/giờ) nổ mìn thu gom đá đolomit, đá cát kết, đá vôi silic tùy chọn quặng sắt tại Quảng Ninh, việc lựa chọn khối máy nghiền côn XGP mang lại tỷ suất sinh lời trên vốn (ROIC) cực kỳ cao. Bí quyết cân nhắc chọn đá nguyên liệu cung ứng cho dòng XGP thuộc nhóm duy trì dải cỡ hạt đồng nhịp nhàng (tỷ lệ hạt lớn nhất trên hạt nhỏ nhất không quá 4:1) kết hợp thi công lắp máy nam châm vĩnh cửu hút sắt phía trên tuyến băng tải đẩy đá vào buồng qua đó bảo vệ cụm lò xo kèm theo bề mặt nón Mn18Cr2.
5. Kết quả đánh giá đạt chuẩn máy côn XHP ở vùng đơn vị chủ mỏ bazan & Cách giải quyết triệt để sự cố truyền động dầu
Minh chứng năng suất đồng thời tuổi thọ chi tiết nón đúc XHP qua dự án thực tế
Ở mỏ đá Bình Điền (thị xã Hương Trà, tỉnh Thừa Thiên Huế), chủ mỏ tồn kho hơn 85.000 tấn đá mi bụi 0–10 mm khó tiêu thụ với giá chỉ 75.000 đ/tấn. Sau khi tổ hợp tại mỏ cơ cấu nghiền cát nhân tạo VSI-9526 (2×132 kW) kết hợp máy rửa cát XSD3016 đồng thời thu hồi cát mịn TS1530 của XGN, trọn vẹn hệ nguồn đá mi được chế biến thành cát bê tông tinh khiết chạm ngưỡng mô đun Mx = 2.75, bán hướng tới những trạm trộn bê tông thương phẩm với giá 235.000 đ/tấn, mang lại lợi nhuận ròng trên 1,4 tỷ đồng/tháng song song hoàn vốn sau đúng 6,5 tháng.
Bảng tổng hợp rủi ro vận hành nhiệt độ dầu, áp suất khóa hợp cùng cách xử lý trên máy côn XHP
| TT | Triệu Chứng / Sự Cố Kết cấu cơ học | Nguồn cơn sự cố Trọng tâm cần sửa Ở Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Máy VSI rung lắc mạnh kết hợp ngắt rơ-le cảm biến rung động | Một trong ba thanh tôi nhiệt luyện YG8 trên cửa phóng của rotor bị mẻ hoặc lớp đá tích tụ trong 3 khoang của rotor không đều nhau làm mất cân bằng động. | Mở cửa kiểm định chất lượng bên hông buồng nghiền, làm rửa sạch đá bám trong rotor liên kết thay đồng bộ cả bộ 3 đầu búa có cùng trọng lượng cân bằng. |
| 02 | Tỷ lệ ra cát 0–5 mm thấp, lượng đá hồi lưu trên sàng tăng cao | Dây đai thang bị trượt làm thu hẹp dải vận tốc quay rotor dưới 1.100 rpm, hoặc cửa nạp tràn (Cascade) mở quá rộng làm giảm lưu lượng đá đi qua tâm rotor. | Căng lại hai bộ dây đai truyền động của động cơ lồng sóc kép; khép bớt cửa nạp tràn để đẩy mạnh tỷ lệ đá được gia tốc trực tiếp qua tâm rotor. |
| 03 | Mô đun độ lớn của cát thành phẩm quá thô (Mx > 3.2) | Khe xả hoặc mắt lưới sàng phân loại chọn quá lớn (ví dụ dùng lưới 5.5 mm thay vì 4.2 – 4.5 mm) hoặc dải vận tốc dài dòng đá văng chưa đủ lớn. | Đổi lưới sàng tầng dưới về kích thước lỗ 4.0 – 4.5 mm song song tăng lưu lượng đá nạp vào tâm rotor để nâng cao tần suất va chạm hạt. |
| 04 | Hàm lượng bột đá mịn (< 0.075 mm) vượt quá thông số chuẩn bê tông nhựa nóng | Đá nguyên liệu ban đầu lẫn nhiều đất sét hoặc dùng vận hành khô mà chưa bật hệ thống phân ly khí / máy rửa cát. | Kết hợp máy rửa cát guồng quay XSD3016 đồng thời máy tách thu hồi cát mịn TS1530 để kiểm soát hàm lượng bùn sét dưới 1.5% theo đúng TCVN 9205:2012. |
6. Chi tiết đơn giá khối máy nghiền côn 1 xi lanh XCS & Hiệu quả quay vòng vốn xuất phát từ tự động hóa PLC
Xét theo từng phương án trang bị vốn dòng máy đập côn 1 xi lanh XCS Series (ngay tại Quảng Ninh): bởi hệ thống PLC tự động ổn định khe xả CSS không đổi, tỷ lệ đá quá cỡ phải quay vòng nghiền lại cắt giảm 30%, đảm bảo tiết kiệm hơn 42 triệu đồng tiền điện ở từng tháng và mở rộng thêm 450 tấn đá 1x2 thương phẩm với từng ngày. Với suất trang bị vốn từ 920 triệu đạt mức 2,65 tỷ đồng, thời gian thu hồi vốn ngoài hiện trường tại hệ thống các khai trường đá Đông Nam Bộ kèm theo miền Trung chỉ kéo dài 8 – 11 tháng.
Hồ sơ tài chính lúc trang bị vốn tổ hợp nghiền côn 1 xi lanh XCS ở Việt Nhật bao gồm đầy đủ hóa đơn GTGT (VAT), tờ khai hải quan đi kèm chứng nhận chất lượng CQ gốc, tạo điều kiện thuận lợi nhất giúp cho doanh nghiệp khấu trừ thuế tài sản cố định hoặc dùng giải ngân gói tín dụng ngân hàng.
7. Hỏi đáp về chế độ cam kết hậu mãi 24 tháng, bộ phận hao mòn XGN & cơ giới vận tải siêu trường
❓ 7.1. Chính sách bảo đảm chất lượng 24 tháng của Thiết Bị Công Nghiệp Việt Nhật bao gồm hàng loạt hạng mục nào?
Chúng tôi hỗ trợ bảo hành 24 tháng trên các dòng đồng bộ chuỗi kết cấu khung thân máy chính (khung máy hàm, khung máy côn, thân máy VSI, khung sàng) kèm theo 12 tháng xét riêng với cụm mô-tơ tải điện, trục cơ cấu lệch tâm, trạm nguồn hệ thống dầu áp lực, trạm bơm dầu bôi trơn phối hợp tủ điều khiển PLC.
❓ 7.2. Ngay khi máy gặp rủi ro vận hành ở địa phương mỏ ở xa thì bao lâu kỹ sư Việt Nhật có mặt?
Đội ngũ vận hành công nghiệp hỗ trợ chẩn đoán bắt đầu từ xa qua Zalo Video / PLC sớm nhất lập tức thuộc phạm vi vòng 30 phút. Trường hợp nên ưu tiên can thiệp trực tiếp thuộc khu vực hiện trường, kỹ sư cơ – điện – xi-lanh dầu khởi nguồn từ trạm Hà Nội hay chọn TP.HCM sẽ có mặt thuộc khu vực mỏ trong vòng 12 – 24 giờ.
❓ 7.3. Làm sao phân biệt vật tư tiêu hao má hàm, tấm lót côn Mn18Cr2 chính hãng XGN với hàng gia công?
Vật tư chịu mòn chính hãng XGN do Việt Nhật phân phối cân đối có dập nổi logo nhà máy, mã số khuôn, số lô nhiệt luyện (Heat No.), bề mặt lắp ghép luôn được tiện/phay CNC sáng bóng chính xác tới 0.2 mm kèm theo đi kèm giấy chứng nhận thành phần hóa học quang phổ (Mangan 17.5–19.5%, Crôm 1.8–2.3%).
❓ 7.4. Thủ tục chuyên chở thiết bị siêu trường siêu trọng cơ đập vỡ đá về mỏ do bên nào đảm nhận?
Thiết Bị Công Nghiệp Việt Nhật đảm nhận trọn gói 100% khởi nguồn từ khâu thông quan hải quan trên địa bàn cảng, xin giấy phép lưu hành xe quá khổ quá tải, bố trí đoàn xe moóc lùn chuyên dụng đưa máy tới mỏ về tận chân bệ bê tông móng thuộc khu vực mỏ của khách hàng.
❓ 7.5. Khách hàng nhập khẩu dây chuyền máy đập vỡ đá có sẽ được hỗ trợ hồ sơ vay vốn ngân hàng hoặc dùng thuê trang bị tài chính không?
Có. Vì đầy đủ các thiết bị đều được Việt Nhật nhập khẩu có CO/CQ có CO Form E mới 100% với đầy đủ CO Form E, CQ, Tờ khai hải quan, Kiểm định chất lượng liên kết Hóa đơn GTGT hợp pháp, hồ sơ đáp ứng 100% điều kiện nhằm mục đích giải ngân vay vốn ngân hàng hay phương án cho thuê tài chính lên tới 70% giá trị hợp đồng.
❓ 7.6. Đội ngũ công nhân điều khiển chạy trạm tại mỏ đều được đào tạo chuyển giao công nghệ thuộc phạm vi bao lâu?
Kỹ sư trưởng của Việt Nhật trực tiếp cắm chốt thuộc khu vực mỏ xuất phát từ 7 – 10 ngày sau lúc hoàn thiện mặt bằng hướng đến đào tạo thực hành cầm tay chỉ việc hướng tới tổ chạy dây chuyền về quy trình bật/tắt tuần tự PLC, chỉnh khe xả CSS, chuyển đổi nón/má hàm kết hợp bảo dưỡng định kỳ.
8. Liên hệ hội đồng kỹ sư địa chất Việt Nhật kiểm định độ cứng đá (MPa) miễn phí
Phục vụ việc gửi mẫu đá kiểm định cường độ kháng nén (MPa) miễn phí gắn với nhận tư vấn lựa xác định công nghệ hệ máy nghiền phù hợp nhất tại Quảng Ninh, quý chủ chi ngân sách kết nối ngay:
- Hội đồng Tư vấn Công nghệ & Kiểm định Đá Mỏ: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Chuyên Gia Cỗ nghiền khoáng sản XGN.
- Đăng ký gửi mẫu đá kiểm định UCS (MPa) miễn phí: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Địa chỉ tiếp nhận mẫu đá ở Hà Nội: Số 48 Ngõ 94 P. Ngọc Hà, Q. Ba Đình & Số 86 Đường Bích Hòa, xã Bình Minh.
- Địa chỉ tiếp nhận mẫu đá tại địa bàn TP.HCM: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Ma trận phân tích địa chất đá nguyên liệu (UCS MPa, SiO₂, LA%) phối hợp lựa xác định cấu hình máy nghiền đều được đúc kết từ hơn 20 năm kinh nghiệm ngoài hiện trường của Kỹ sư Trần Thế Nam tại khu vực thị trường Việt Nam.
