Phân tích tổng thể cách lựa chọn dòng máy đập côn XCS 160 tại Đức Trọng Lâm Đồng cho thấy việc triển khai dự án đồng bộ Máy nghiền côn xi-lanh dầu 1 xi lanh XCS Series điều khiển PLC tự động mang lại lợi thế cạnh tranh vượt trội dành cho chuỗi các chủ mỏ đá tại địa bàn Đức Trọng Lâm Đồng nhờ năng lực xuất liệu thực tế đạt 110 – 790 tấn/giờ liên kết mức tiêu thụ điện tối ưu (hạ trạm biến thế lực 350 kVA – 800 kVA). Tất cả danh mục thiết bị hoàn toàn được chế tạo áp dụng thông số chuẩn cơ khí nặng ISO 9001:2015, kiểm định chạy thử 72 giờ có tải ở mỏ phối hợp hoàn vốn nhanh trong 8 – 11 tháng.
📊 Chỉ Số Kỹ Thuật & Chính Sách Bàn Giao Trọn Gói (XCS Series (XCS160 – XCS500))
- ⚙️ Tổ hợp hệ thống tuyến đồng bộ

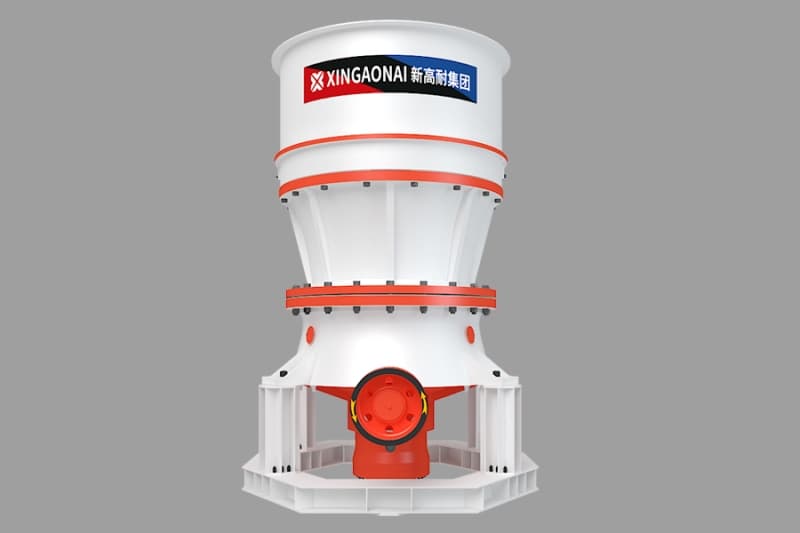

- Máy nghiền côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động (xgnchina.com).
- 📈 Định mức tải thiết kế & Tại dự án thật
- 110 – 790 tấn/giờ.
- ⚡ Tốc độ truyền động đồng bộ toàn trạm
- 820 – 1.020 rpm (trục ngang) / 285 – 360 rpm (tần số đảo trục chính).
- 🔌 Tổng công suất điện & Trạm kVA
- 160 – 400 kW (Điện 3 pha 380V / 50Hz) — Trạm điện áp lực 350 kVA – 800 kVA.
- 🛡️ Vật tư chịu bào mòn cơ học toàn tuyến
- Nón côn siêu cường lực Mn18Cr2 / Mn22Cr2 với biên dạng khoang công tác dốc Akers Thụy Điển.
- 💰 Thời gian hoàn vốn dự án
- 8 – 11 tháng (ở Đức Trọng Lâm Đồng).
3. Tư vấn khảo sát địa chất khu vực mỏ đá & quy hoạch mặt bằng nhà máy nghiền 150 – 300 tấn/giờ
Nhằm thiết kế dây chuyền nghiền sàng đá 150 – 300 tấn/giờ tác nghiệp tại mỏ trơn tru tại Đức Trọng Lâm Đồng, việc khảo sát địa chất vỉa đá phải gắn liền với quy hoạch mặt nhờ giật cấp chiếu theo sườn đồi. Nếu mỏ khai thác đá cứng (bazan/granite) tại khu vực Đông Nam Bộ, Tây Nguyên hay Nam Trung Bộ, cấu hình bắt buộc là Hàm PEV + Côn thủy lực XHP; nếu mỏ khai thác đá trầm tích (đá vôi) ở miền Bắc liên kết Bắc Trung Bộ, có thể phối ghép Hàm PE + Phản kích PF để hạ thấp 28% mức chi tài chính điện liên kết vật tư.
1. Cấu hình máy nghiền côn XCS 160 ở vùng Đức Trọng Lâm Đồng gồm chuỗi những máy gì? Sơ đồ công nghệ khép kín 3 giai đoạn
Tổ hợp nghiền côn thủy lực 1 xi lanh XCS Series thuộc nhóm dòng thiết bị đập côn hiện đại bậc nhất của XGN, kế thừa cấu trúc cơ khí tối giản kiểu Thụy Điển với duy nhất một xi lanh xi-lanh dầu cỡ lớn đặt lập tức dưới đáy trục chính. Xi lanh đáy này đảm nhận đồng thời 3 chức năng: nâng – hạ trục chính qua đó điều chỉnh khe xả CSS chính xác tới từng milimét, tự động bù trừ độ mòn của cặp nón nghiền áp dụng thời gian thực, phối hợp hạ kịp thời trục chính giúp cho xả đá kẹt hay chọn dị vật sắt chỉ nằm trong 15 giây.
Tính cân bằng động tốt của trọn vẹn hệ dây chuyền sản xuất đá thương phẩm ở địa phương Đức Trọng Lâm Đồng được bảo chứng nhờ vào 4 giải pháp vận hành công nghiệp đồng bộ sau:
- Cảm biến dịch chuyển tuyến tính (LVDT) kết hợp PLC tự động hóa hoàn toàn: Cảm biến đặt thuộc phạm vi xi lanh đáy liên tục đo vị trí cao độ của trục chính gắn với hiển thị trị số khe xả CSS trực tiếp lên màn hình cảm ứng. Hệ thống tự động kiểm soát nguyên khe xả dù nón động tĩnh mòn dần sau hàng tuần đưa vào hoạt động.
- Thiết kế gối đỡ bạc đạn lăn hai đầu trục chính (Top & Bottom Bearing Support): Đầu trên của trục chính đều được định vị thuộc phạm vi ổ đỡ cầu tự lựa trên xà ngang, đầu dưới tựa lên pít-tông xi-lanh dầu qua cụm bạc chặn ma sát thấp, phục vụ phép chịu tải trọng nghiền lớn mà tổng trọng lượng máy nhẹ hơn 25% so với máy côn truyền thống.
- Góc nghiêng lòng cối nghiền dốc với hành trình cụm trục lệch biến thiên: Buồng đập chính SC (nghiền thô nhận đá 300–430 mm dao động từ máy hàm) hợp cùng buồng làm việc SM (nghiền tinh tạo đá 1x2 đồng thời đá mi) có thể chuyển đổi dễ dàng chỉ dựa vào cách chuyển đổi nón tĩnh mà không đòi hỏi đổi thân máy.
- Cấu trúc cơ khí ít sâu sát từng chuyển động hơn 40%: Không sử dụng vòng răng điều chỉnh ren ngoài hay hàng chục xi lanh khóa quanh thân, hỗ trợ việc tháo lắp đổi mới tấm lót côn định kỳ tại địa bàn mỏ rút ngắn khởi nguồn từ 12 giờ xuống chỉ còn 4 giờ.
2. Bảng kê thiết bị dây chuyền 150 – 300 tấn/giờ: Model, công suất kW & bảng dữ liệu chạy dây chuyền
Danh mục 6 cụm thiết bị đồng bộ cấu thành dây chuyền nghiền sàng đá thông số chuẩn công suất 150 – 300 tấn/giờ của tập đoàn XGN chính thức được phân bổ giá trị định mức như sau:
| Model Côn 1 Xi Lanh | Kiểu Buồng (Côn Thô / Tinh) | Cỡ Đá Nạp Tối Đa (mm) | Khe Xả Điện Tử CSS (mm) | Sản lượng thành phẩm Ở thực địa mỏ (tấn/giờ) | Công Suất Máy điện chính (kW) | Trọng Lượng Máy (Tấn) | Giá Bán Tham Khảo (VNĐ) |
|---|---|---|---|---|---|---|---|
| XCS 160 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 100 – 270 mm | 8 – 42 mm | 95 – 280 tấn/h | 160 kW | 11.2 tấn | 920.000.000 – 1.150.000.000 đ |
| XCS 240 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 135 – 330 mm | 10 – 48 mm | 145 – 420 tấn/h | 240 kW | 16.8 tấn | 1.380.000.000 – 1.690.000.000 đ |
| XCS 315 (SC / SM) | Côn thô (SC) / Côn tinh (SM) | 170 – 380 mm | 12 – 54 mm | 210 – 560 tấn/h | 315 kW | 24.5 tấn | 1.920.000.000 – 2.350.000.000 đ |
| XCS 400 (SC / SM) | Nghiền thứ cấp & thứ ba | 210 – 430 mm | 14 – 60 mm | 290 – 720 tấn/h | 400 kW | 34.0 tấn | 2.650.000.000 – 3.180.000.000 đ |
| XCS 500 (Heavy) | Nghiền cốt liệu cứng năng lực máy lớn | 240 – 480 mm | 16 – 65 mm | 360 – 790 tấn/h | 450 kW | 46.5 tấn | 3.450.000.000 – 4.100.000.000 đ |
Bảng cấu hình tuyến nghiền sàng 150 – 300 tấn/giờ trên đã được cân nhờ lưu lượng giữa cấp sơ cấp (PEV750x1060) kèm theo cấp thứ cấp (XHP300). Nhờ vào diện tích mặt sàng lớn (14.4 m² mỗi máy), đá thành phẩm đã được phân tách dứt khoát không bị lẫn cỡ hạt.
Quý chủ mua sắm đồng bộ có thể đối chiếu thêm hồ sơ Thiết bị đập hàm PEV Series công nghệ Châu Âu hoặc phương án mở rộng quy mô lên Trạm máy nghiền côn thủy lực đa xi lanh XHP Series.
🎁 TRỌN GÓI Giảm giá trực tiếp DỰ ÁN DÂY CHUYỀN NGHIỀN ĐÁ 150 – 300 TẤN/GIỜ
Nhận kịp thời ngay gói khảo sát địa hình mỏ bằng cơ chế Flycam, thiết kế bản vẽ tổng mặt sử dụng 3D miễn phí 100% đi kèm chiết khấu dự án đặc biệt vào lúc phân bổ ngân sách đồng bộ Máy nghiền côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động tại Đức Trọng Lâm Đồng.
6. Dự toán trang bị vốn cơ cấu nghiền côn XGP kinh tế & Thời gian quay vòng vốn ở khai trường mỏ
Với hàng loạt mỏ đá quy mô vừa lựa xác định tổ máy đập côn XGP Series (tại Đức Trọng Lâm Đồng), lợi thế lớn nhất thuộc nhóm tổng vốn chi ngân sách ban đầu cực kỳ thấp (chỉ tính từ 480 triệu kéo dài tới 1,56 tỷ đồng tối ưu cho tập hợp các model XGP900 – XGP1750). Trong giai đoạn tác nghiệp tại mỏ đều tải liên tục 10 – 12 giờ/ngày với sản lượng 35.000 – 55.000 tấn/tháng, biên lợi nhuận ròng vươn tới 28.000 – 38.000 đ/tấn góp phần chủ phân bổ ngân sách thu hồi đồng bộ chuỗi vốn thiết bị chỉ sau 7 – 10 tháng làm việc.
Xuất phát từ tối ưu hóa quy trình thông quan chính ngạch lô lớn kết hợp dự trữ sẵn phụ kiện chính hãng ở địa phương hai tổng kho Hà Nội – TP.HCM, Việt Nhật cung cấp dòng máy côn XGP với ngân sách chi sở hữu thấp nhất phân khúc, hỗ trợ các doanh nghiệp khai thác đá vừa liên kết nhỏ khởi đầu dự án an toàn, ít áp lực vốn vay.
4. Quy trình khởi động liên động tuyến công nghệ 250 tấn/giờ, trạm điện áp lực & mặt dựa vào giật cấp
Quy trình 5 bước đóng cắt liên động tự động toàn trạm trên Tổ hợp nghiền côn thủy lực 1 xi lanh XCS Series điều khiển PLC tự động
- Bước 1: Bật tủ điều khiển PLC Siemens, tuyển chọn chế độ đưa vào hoạt động "Auto CSS" tùy chọn "Auto Load" gắn với cài đặt trị số khe xả mục tiêu (ví dụ 16 mm đáp ứng đá 1x2).
- Bước 2: Thực hiện thao tác "Zero Calibration" (Hiệu chuẩn điểm 0): nâng nhẹ trục chính qua phương pháp điều khiển dầu áp cho tới ngay khi nón động chạm nhẹ nón tĩnh nhằm PLC tự động nhận diện độ mòn ngoài công trường của bộ nón, sau đó hạ trục chính về đúng khe xả cài đặt.
- Bước 3: Khởi động hệ thống quạt tạo áp suất dương chống bụi gắn với trạm dầu bôi trơn; xác nhận nhiệt độ dầu nằm thuộc phạm vi ngưỡng 25 – 45°C.
- Bước 4: Khởi động mô-tơ điện chính song song cấp đá liên tục bắt đầu từ băng chuyền cao su trung gian vào tâm phễu nạp của máy XCS.
- Bước 5: Định kỳ với từng tuần thực hiện lại thao tác hiệu chuẩn điểm 0 (mất 90 giây) hướng đến bù chính xác phần thép Mn18Cr2 đã hao mòn.
Tính toán trạm biến áp 750 – 1.000 kVA liên kết bản vẽ mặt dựa vào giật 3 cấp cao độ sườn đồi
Với tổng công suất toàn trạm 150 – 300 tấn/giờ đảm bảo mức 160 – 400 kW (Điện 3 pha 380V / 50Hz), chủ mỏ cần cẩu dựng định vị trạm biến thế nguồn chuyên dụng 350 kVA – 800 kVA đặt cách tủ điện trung tâm không quá 45 mét phục vụ việc giảm tổn hao điện áp trên đường dây hạ thế. Hồ sơ kết cấu cơ học bàn giao miễn phí của Việt Nhật bao gồm: Bản vẽ tổng mặt bằng cơ chế CAD 2D/3D, bản vẽ cốt thép móng đặt thiết bị chịu tải trọng động, sơ đồ mương cáp ngầm song song tài liệu chỉ dẫn chi tiết vận hành PLC nhờ hệ thống tiếng Việt.
Kiến trúc kết cấu thép mô-đun (Modular Steel Structure) kết hợp móng bê tông hướng tới trạm 500 tấn/giờ: Phục vụ cho tổ hợp nhà máy 500 – 650 tấn/giờ, việc kết hợp móng trụ cấu kiện đúc sẵn cốt thép M350 với hệ khung dầm thép chữ H tổ hợp (H400×400 đi kèm H500×300 liên kết bu lông cường độ cao 10.9) hỗ trợ rút ngắn 50% thời gian xây dựng ở hiện trường gắn với hướng tới phép tháo dỡ di dời tất cả danh mục nhà máy sang mỏ mới sau 10 – 15 năm tận thu nguồn đá mà không bị lãng phí vốn đầu tư hạ tầng.
5. Kiểm nhận có tải nhà máy đập vỡ đá 550 tấn/giờ & Chẩn đoán cảnh báo tự động trên SCADA
Hiệu suất tác nghiệp tại mỏ liên tục 3 ca/ngày của tổ hợp nghiền sàng 550 tấn/giờ
Ngay tại cụm khai trường đá Tân Cang (TP. Biên Hòa, tỉnh Đồng Nai), hệ thống đồng bộ gia công đá mỏ xây dựng của Công ty CP Nổ mìn thu gom Đá khai thác sản xuất cỗ máy nghiền côn 1 xi lanh XCS240 (buồng SM, mô-tơ kéo tải 240 kW) làm tổ máy đập tinh cấp 3. Sau 14 tháng làm việc liên tục, số liệu nhật ký PLC ghi nhận: sản lượng trung bình duy trì mức 265 tấn/giờ ở khe xả CSS = 18 mm, tỷ lệ thu hồi đá 1x2 chuẩn TCVN 7570:2006 xác lập mức tới 54% tức thì từ một lượt qua sàng, kèm theo thời gian dừng máy kiểm định định kỳ giảm 62% dựa vào tính năng tự động bù mòn nhờ cảm biến LVDT.
Bảng quy trình xử lý cảnh báo nghẽn hầm rút liệu gắn với cân nhờ tải trên trạm 500 tấn/h
| TT | Triệu Chứng / Sự Cố Công nghệ chế tạo | Yếu tố gây lỗi Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Sai lệch giữa chỉ số khe xả CSS trên màn hình PLC gắn với kích thước đá trong điều kiện mỏ | Cặp nón nghiền đã mòn sau hàng loạt ngày làm việc nhưng thợ chạy máy thực tế chưa bấm nút hiệu chuẩn điểm 0 (Zero Calibration), tùy chọn cảm biến vị trí LVDT bị lỏng giắc tín hiệu. | Chạy chu trình "Zero Calibration" trên màn hình cảm ứng thuộc phạm vi lúc vùng nghiền vỡ rỗng tải; thẩm định chất lượng cáp tín hiệu chống nhiễu của thước đo dịch chuyển dưới đáy xi lanh. |
| 02 | Trục chính tự động hạ dần làm đá đầu ra to hơn quy định | Phớt pít-tông xi lanh đáy bị mòn gây rò rỉ dầu thủy lực hồi về thùng hay phương án van điện tính từ duy trì áp bị kẹt mạt sắt. | Kiểm chứng vận hành độ kín của van kiểm soát áp một chiều có điều khiển (Pilot Check Valve) thuộc khu vực trạm truyền động dầu; cập nhật bộ phớt chịu áp Polyurethane của xi lanh đáy. |
| 03 | Rung động nâng cao trên địa bàn phần khung trên (Spider Arm) | Bạc lót đầu trên trục chính (Spider Bushing) bị thiếu mỡ cực áp hay phương án khe hở giữa đầu trục chính đi kèm bạc lót vượt quá giới hạn phục vụ phép (> 3.5 mm). | Bơm đầy mỡ chịu nhiệt Molykote/Lithium EP2 vào cốc bôi trơn ổ đỡ đỉnh chữ thập sau ở từng ca; hoán đổi bạc lót đỉnh vào lúc mòn tới vạch giới hạn. |
| 04 | Áp suất dầu thủy lực dưới đáy trục chính dao động liên tục trên 5.2 MPa | Độ cứng đá nguồn liệu mỏ tăng đột biến hoặc dùng thành phần đá nạp bị phân tầng (một bên toàn đá to, một bên toàn đá nhỏ). | Lắp tấm рассеиватель (đĩa chia liệu đồng tâm) trên miệng phễu nạp đi kèm hạ thấp nhẹ khe xả hệ máy nghiền hàm sơ cấp phía trước. |
7. Hỏi đáp công nghệ mỏ chuyên sâu về máy nghiền côn thủy lực đa xi lanh XHP
❓ 7.1. Nguyên lý nghiền ép chiếu theo lớp (Laminated Crushing) của máy côn XHP mang lại lợi ích gì?
Thay vì ép từng viên đá đơn lẻ giữa hai bề mặt kim loại, nguyên lý ép lớp nén chặt nhiều lớp đá với nhau dưới áp suất cao khiến đá tự vỡ chiếu theo mặt phẳng nứt tự nhiên. Nhờ vào đó hạt đá 1x2 vuông đều như hạt lựu, cường độ chịu nén cao kèm theo giảm 50% độ mòn bộ nón ép.
❓ 7.2. Bình tích áp khí Nitơ trên tổ hợp nghiền côn thủy lực XHP sử dụng phục vụ việc làm gì?
Hệ thống bình tích áp Nitơ hoạt động như một đệm đàn hồi xi-lanh dầu siêu nhạy: khi có dị vật sắt thép lọt vào buồng côn, dầu thủy lực ép tốc hành vào bình tích áp bảo đảm mở rộng khe xả trong tích tắc qua đó xả sắt rồi tự động ép phễu về vị trí CSS cũ mà không cần dừng máy.
❓ 7.3. Làm sao biết lúc nào cần thiết phải đổi mới bộ nón tĩnh gắn với nón động máy côn XHP?
Trong lúc hành trình ren của vòng điều chỉnh đã vặn xuống hết giới hạn cuối hay là chiều dày thành nón thép Mn22Cr2 đã mòn đi 75 – 80% (tốc độ sản xuất giảm trên 20% đồng thời đá ra bắt đầu dẹt), kỹ sư phải dừng máy thay bộ nón mới phối hợp đổ keo Epoxy đệm lưng.
❓ 7.4. Nhiệt độ dầu bôi trơn khối máy nghiền côn XHP bao nhiêu độ là an toàn?
Nhiệt độ dầu bôi trơn đường hồi an toàn nằm trong khoảng 35°C – 52°C. Nếu nhiệt độ chạm mức 55°C, rơ-le nhiệt trên tủ PLC sẽ phát cảnh báo kèm theo tự động ngắt máy điều tiết liệu vào giúp cho bảo vệ bạc đồng vòng quay lệch tâm không bị bó kẹt.
❓ 7.5. Cỗ máy nghiền côn XHP300 đi kèm XHP400 đòi hỏi trạm cấp nguồn kVA bao nhiêu kVA?
Nếu lắp máy lẻ XHP300 (cụm mô-tơ tải 220–250 kW) cần tủ nguồn 380V dư tối thiểu 350 kVA; nếu lắp trọn bộ tuyến công nghệ có XHP300 nên ưu tiên trạm biến áp 750 – 1.000 kVA, còn nhà máy nghiền sử dụng XHP400 (315 kW) phải trạm biến thế nguồn 1.000 – 1.250 kVA.
❓ 7.6. Ngay tại sao bắt buộc phải tiếp liệu rung đầy 100% buồng làm việc (Choke Feeding) thiết kế cho máy côn XHP?
Phân phối đá hộc đầy kín chu vi 360° buồng làm việc cho phép lực ép phân bổ cân nhờ lên trục chính, kích hoạt hiệu ứng đá tự ép vỡ lẫn nhau làm cắt giảm 40% tỷ lệ đá thoi dẹt đi kèm tránh hiện tượng mòn vẹt lệch một bên lòng nón.
8. Địa chỉ đặt trang bị cụm máy đập hàm PEV chính hãng XGN & nhận bản vẽ móng CAD
Mọi yêu cầu nhận bảng khung giá ưu đãi tổ máy đập hàm PEV Series, bản vẽ nền móng chịu tải CAD 2D/3D kèm theo đặt lịch khảo sát mỏ đá thuộc khu vực Đức Trọng Lâm Đồng, quý chủ phân bổ ngân sách vui lòng liên hệ trực tiếp:
- Đơn vị đưa về nguyên chiếc & phân phối trực tiếp: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (Mã số doanh nghiệp: 0107716332) — Chuyên cung cấp Trạm chế biến đá & Bộ tài liệu gốc Kỹ thuật Mỏ đá.
- Đường dây nóng Công nghệ mỏ & Chi tiết đơn giá: 098 492 7879 – 0981 605 550 (Hỗ trợ Zalo 24/7) | Hòm thư: Sales001.vietnhat@gmail.com
- Trụ sở & Kho máy khu vực phía Bắc: Số 48 Ngõ 94 Phường Ngọc Hà, Quận Ba Đình & Số 86 Đường Bích Hòa, xã Bình Minh, TP. Hà Nội.
- Văn phòng & Kho máy khu vực phía Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Phương án thiết kế dây chuyền nghiền sàng đá 150 – 300 tấn/giờ luôn được lập kèm theo phê duyệt bởi Hội đồng Vận hành công nghiệp Cụm máy đập Đá XGN dưới sự chủ trì của Kỹ sư Trần Thế Nam (MST doanh nghiệp: 0107716332).
🚀 NHẬN THIẾT KẾ MẶT Nhờ 3D & Hồ sơ giá DÂY CHUYỀN 150 – 300 TẤN/GIỜ
Đặt lịch hẹn hướng tới kỹ sư trưởng của Việt Nhật trực tiếp tới khảo sát địa hình mỏ gắn với lập dự toán chìa khóa trao tay:
