Phân tích tổng thể Giá dây chuyền máy nghiền đá 250 tấn/giờ cho thấy việc đầu tư đồng bộ Dây chuyền máy nghiền sàng đá đồng bộ công suất 150 – 300 tấn/giờ mang lại lợi thế cạnh tranh vượt trội cho các chủ mỏ đá tại các vùng mỏ đá trọng điểm Việt Nam nhờ năng suất thực tế đạt 180 – 300 tấn/giờ (3.600 – 4.500 tấn/ngày) và mức tiêu thụ điện tối ưu (hạ trạm biến áp 750 kVA – 1.000 kVA (Trạm biến áp 22kV/0.4kV riêng biệt)). Toàn bộ thiết bị được chế tạo theo tiêu chuẩn cơ khí nặng ISO 9001:2015, kiểm định chạy thử 72 giờ có tải tại mỏ và hoàn vốn nhanh trong 10 – 13 tháng.
📊 Chỉ Số Kỹ Thuật & Chính Sách Bàn Giao Trọn Gói (Dây Chuyền Nghiền Đá 150 – 300 Tấn/Giờ (PEV750×1060 + XHP300 + 2 Sàng YK))
- ⚙️ Tổ hợp dây chuyền đồng bộ
- Dây chuyền máy nghiền sàng đá đồng bộ công suất 150 – 300 tấn/giờ (xgnchina.com).
- 📈 Công suất thiết kế & Thực tế
- 180 – 300 tấn/giờ (3.600 – 4.500 tấn/ngày).
- ⚡ Tốc độ đồng bộ toàn trạm
- Đồng bộ liên động: Cấp liệu 720 rpm | Hàm PEV 250 rpm | Côn XHP 910 rpm | Sàng 850 rpm.
- 🔌 Tổng công suất điện & Trạm kVA
- 465 – 580 kW tổng công suất toàn trạm (Điện 3 pha 380V) — Trạm biến áp 750 kVA – 1.000 kVA (Trạm biến áp 22kV/0.4kV riêng biệt).
- 🛡️ Vật tư chịu mài mòn toàn tuyến
- Đồng bộ má hàm Mn18Cr2, nón côn Mn22Cr2, lưới sàng thép lò xo 65Mn và băng tải bố EP300.
- 💰 Thời gian hoàn vốn dự án
- 10 – 13 tháng (tại các vùng mỏ đá trọng điểm Việt Nam).
3. Tư vấn khảo sát địa chất mỏ đá & quy hoạch mặt bằng dây chuyền 150 – 300 tấn/giờ
Để thiết kế dây chuyền nghiền sàng đá 150 – 300 tấn/giờ vận hành trơn tru tại các vùng mỏ đá trọng điểm Việt Nam, việc khảo sát địa chất vỉa đá phải gắn liền với quy hoạch mặt bằng giật cấp theo sườn đồi. Nếu mỏ khai thác đá cứng (bazan/granite) tại Đông Nam Bộ, Tây Nguyên hay Nam Trung Bộ, cấu hình bắt buộc là Hàm PEV + Côn thủy lực XHP; nếu mỏ khai thác đá trầm tích (đá vôi) tại miền Bắc và Bắc Trung Bộ, có thể phối ghép Hàm PE + Phản kích PF để giảm 28% chi phí điện và vật tư.
1. Cấu hình dây chuyền máy nghiền đá 250 tấn/giờ gồm những máy gì? Sơ đồ công nghệ khép kín 3 giai đoạn
Dây chuyền máy nghiền đá công suất 150 – 300 tấn/giờ là cấu hình trạm nghiền tiêu chuẩn phổ biến nhất tại các mỏ đá xây dựng ở Việt Nam hiện nay, đáp ứng sản lượng từ 750.000 đến 1.200.000 m³ đá thương phẩm/năm. Hệ thống được thiết kế theo chu trình khép kín 2 hoặc 3 giai đoạn (Two-stage/Three-stage Closed Circuit) gồm: Cấp liệu rung tách bùn ZSW490x110 → Nghiền hàm sơ cấp PEV750x1060 → Phễu trung gian (Surge Bin) → Nghiền côn thủy lực đa xi lanh XHP300 → Cụm 2 máy sàng rung phân loại 3YK2460 & 4YK2460 xuất đồng thời 4 nhánh sản phẩm thương mại (đá 1x2, đá 2x4, đá 4x6/base và đá mi 0–5 mm).
Tính ổn định của toàn bộ dây chuyền sản xuất đá thương phẩm tại các vùng mỏ đá trọng điểm Việt Nam được bảo chứng nhờ 4 giải pháp kỹ thuật đồng bộ sau:
- Thiết kế phễu trung gian (Surge Bin 30 m³) giữa máy hàm và máy côn: Điểm khác biệt lớn nhất của dây chuyền do Việt Nhật thiết kế là bố trí phễu đệm kèm cấp liệu rung điện từ GZV trước máy côn XHP300, đảm bảo buồng côn luôn đầy 100% liệu (Choke Feeding) ngay cả khi xe ben đổ đá vào phễu sơ cấp bị gián đoạn.
- Cân bằng lưu lượng khối lượng (Mass Balance Flowsheet) trên phần mềm Bruno: Toàn bộ tiết diện băng tải (B650, B800, B1000), góc nghiêng băng tải (≤ 18°) và diện tích mặt sàng được mô phỏng chính xác để không xảy ra hiện tượng "thắt cổ chai" hoặc tràn đá tại bất kỳ điểm chuyển tiếp nào.
- Hệ thống khử sắt tự động bằng nam châm vĩnh cửu RCYB treo trên băng tải chính: Thu giữ toàn bộ mũi khoan gãy, bulông hoặc mảnh thép lẫn trong đá nổ mìn trước khi đá đi vào máy nghiền côn XHP300.
- Tủ điều khiển trung tâm PLC Siemens S7-1200 kèm màn hình HMI 12 inch: Hiển thị sơ đồ dòng chảy toàn trạm, dòng điện từng động cơ và khóa liên động an toàn (nếu 1 băng tải dừng, các thiết bị phía trước tự động ngắt cấp liệu ngay lập tức).
2. Bảng kê thiết bị dây chuyền 150 – 300 tấn/giờ: Model, công suất kW & thông số vận hành
Danh mục 6 cụm thiết bị đồng bộ cấu thành dây chuyền nghiền sàng đá tiêu chuẩn công suất 150 – 300 tấn/giờ của tập đoàn XGN được phân bổ thông số như sau:
| Thứ Tự Trạm | Thiết Bị Trong Dây Chuyền 250 Tấn/Giờ | Model Tiêu Chuẩn XGN | Số Lượng | Công Suất Điện (kW) | Thông Số Làm Việc Chính | Vai Trò Trong Dây Chuyền |
|---|---|---|---|---|---|---|
| 01 | Máy cấp liệu rung tách đất bùn | ZSW 490×110 | 01 bộ | 22 kW | Cỡ đá nạp ≤ 630 mm | Cấp đá đều & tách đất sét qua khe ghi |
| 02 | Máy nghiền đá kẹp hàm sơ cấp | PEV 750×1060 | 01 máy | 110 kW | Khe xả CSS 100 – 150 mm | Phá vỡ đá nổ mìn xuống dưới 180 mm |
| 03 | Máy nghiền côn thủy lực thứ cấp | XHP 300 (C1/F1) | 01 máy | 220 – 250 kW | Khe xả CSS 16 – 32 mm | Nghiền ép lớp tạo đá 1x2, 2x4 lập phương |

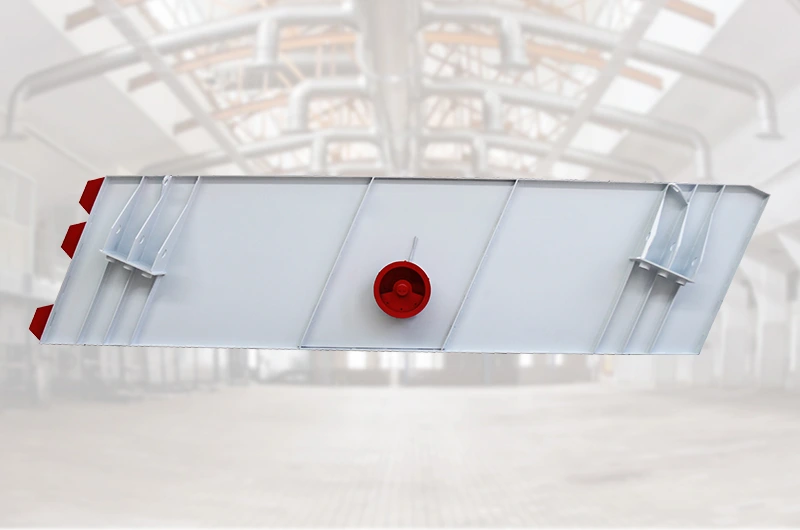

| 04 | Máy sàng rung phân loại số 1 | 3YK 2460 | 01 máy | 37 kW | Diện tích sàng 14.4 m² | Tách đá quá cỡ > 40 mm hồi lưu về côn |
| 05 | Máy sàng rung phân loại số 2 | 4YK 2460 | 01 máy | 45 kW | Tần số rung 850 rpm | Phân tách 4 cỡ đá: 0–5, 5–10, 10–20, 20–40 |
| 06 | Hệ thống 9 băng tải & Tủ PLC | B650 – B1000 | 01 hệ | 75 kW tổng | Băng cao su EP300 5 lớp | Vận chuyển liên hoàn & điều khiển trung tâm |
Bảng cấu hình dây chuyền 150 – 300 tấn/giờ trên đã được cân bằng lưu lượng giữa cấp sơ cấp (PEV750x1060) và cấp thứ cấp (XHP300). Nhờ diện tích mặt sàng lớn (14.4 m² mỗi máy), đá thành phẩm được phân tách dứt khoát không bị lẫn cỡ hạt.
Quý chủ đầu tư có thể đối chiếu thêm hồ sơ Báo giá dây chuyền nghiền đá xây dựng đồng bộ hoặc phương án mở rộng quy mô lên Dây chuyền máy nghiền đá công suất 500 tấn/giờ.
🎁 TRỌN GÓI ƯU ĐÃI DỰ ÁN DÂY CHUYỀN NGHIỀN ĐÁ 150 – 300 TẤN/GIỜ
Nhận ngay gói khảo sát địa hình mỏ bằng Flycam, thiết kế bản vẽ tổng mặt bằng 3D miễn phí 100% và chiết khấu dự án đặc biệt khi đầu tư đồng bộ Dây chuyền máy nghiền sàng đá đồng bộ công suất 150 – 300 tấn/giờ tại các vùng mỏ đá trọng điểm Việt Nam.
6. Tổng mức đầu tư dây chuyền 150 – 300 tấn/giờ & Chu kỳ hoàn vốn dự án
Dự toán tổng mức đầu tư dây chuyền máy nghiền đá 150 – 300 tấn/giờ đồng bộ (tại các vùng mỏ đá trọng điểm Việt Nam) dao động từ 3,4 tỷ đến 5,8 tỷ đồng (bao gồm toàn bộ máy chính PEV + XHP, 2 sàng YK, hệ băng tải và tủ PLC). Với sản lượng bình quân 3.500 tấn/ngày (90.000 tấn/tháng) và biên lợi nhuận ròng tại mỏ sau thuế đạt 30.000 – 42.000 đ/tấn, dòng tiền ròng thu về mỗi tháng đạt 2,7 – 3,7 tỷ đồng, đảm bảo hoàn vốn 100% dự án trong 10 – 13 tháng.
Đối với hợp đồng trọn gói dây chuyền 150 – 300 tấn/giờ, Việt Nhật áp dụng chính sách báo giá minh bạch từng hạng mục thiết bị (máy chính, băng tải, kết cấu thép, tủ điện PLC, vận chuyển lắp đặt), tuyệt đối không phát sinh chi phí ẩn trong suốt quá trình thi công tại mỏ.
4. Quy trình khởi động liên động dây chuyền 250 tấn/giờ, trạm biến áp & mặt bằng giật cấp
Quy trình 5 bước đóng cắt liên động tự động toàn trạm trên Dây chuyền máy nghiền sàng đá đồng bộ công suất 150 – 300 tấn/giờ
- Bước 1: Kiểm tra tổng thể toàn bộ các điểm nối băng tải, con lăn đỡ, mức dầu trạm thủy lực XHP300 và áp suất tủ điện trung tâm 380V trước khi phát lệnh còi báo khởi động toàn trạm.
- Bước 2: Bấm nút "Auto Start Sequence" trên bàn điều khiển trung tâm: hệ thống sẽ tự động khởi động tuần tự từ băng tải xuất phẩm cuối cùng ngược về máy sàng 4YK2460 → 3YK2460 → máy côn XHP300 → máy hàm PEV750x1060 → cấp liệu ZSW490x110 (mỗi thiết bị cách nhau 10 – 15 giây để tránh cộng hưởng dòng khởi động).
- Bước 3: Điều phối xe tải ben 25 – 35 tấn đổ đá nguyên khai vào phễu chứa sơ cấp; điều chỉnh tần số biến tần máy cấp liệu ZSW ở mức 35 – 45 Hz.
- Bước 4: Kiểm soát mực đá trong phễu trung gian trước máy côn luôn duy trì từ 60 – 80% dung tích phễu.
- Bước 5: Khi kết thúc ca sản xuất, bấm quy trình dừng tuần tự từ đầu trạm đến cuối trạm sau khi toàn bộ đá trên các nhánh băng tải đã ra hết bãi chứa.
Tính toán trạm biến áp 750 – 1.000 kVA và bản vẽ mặt bằng giật 3 cấp cao độ sườn đồi
Với tổng công suất toàn trạm 150 – 300 tấn/giờ đạt 465 – 580 kW tổng công suất toàn trạm (Điện 3 pha 380V), chủ mỏ cần lắp đặt trạm biến áp chuyên dụng 750 kVA – 1.000 kVA (Trạm biến áp 22kV/0.4kV riêng biệt) đặt cách tủ điện trung tâm không quá 45 mét để giảm tổn hao điện áp trên đường dây hạ thế. Hồ sơ kỹ thuật bàn giao miễn phí của Việt Nhật bao gồm: Bản vẽ tổng mặt bằng CAD 2D/3D, bản vẽ cốt thép móng máy chịu tải trọng động, sơ đồ mương cáp ngầm và tài liệu hướng dẫn vận hành PLC bằng tiếng Việt.
Giải pháp tối ưu địa hình giật cấp cho dây chuyền nghiền sàng đá 150 – 300 tấn/giờ: Thay vì đặt toàn bộ máy trên một mặt phẳng làm tăng chiều dài băng tải tốn kém diện tích, kỹ sư Việt Nhật khảo sát đường đồng mức sườn đồi tại mỏ tại các vùng mỏ đá trọng điểm Việt Nam để bố trí giật 3 cấp cao độ: Cấp 1 (cao độ +8,5m) đặt phễu đá nguyên khai và máy cấp liệu ZSW; Cấp 2 (cao độ +4,2m) đặt máy hàm PEV750x1060; Cấp 3 (cao độ ±0,0m) đặt phễu trung gian, máy côn XHP300 và cụm 2 máy sàng YK2460. Phương án này tiết kiệm tới 320 m³ bê tông tường chắn và rút ngắn 40 mét băng tải.
5. Nghiệm thu dây chuyền 250 tấn/giờ tại mỏ & Xử lý sự cố lệch băng tải, sụt áp
Số liệu đo đạc sản lượng và điện năng tiêu thụ của trạm nghiền 250 tấn/giờ
Tại dự án trạm nghiền đá xây dựng công suất 250 tấn/giờ ở xã Thường Tân, huyện Bắc Tân Uyên, tỉnh Bình Dương (nghiệm thu tháng 02/2026), Thiết Bị Công Nghiệp Việt Nhật đã thiết kế và lắp đặt trọn gói cấu hình PEV750x1060 + XHP300 + 2 sàng YK2460 trên địa hình sườn đồi giật cấp. Thực tế vận hành 2 ca/ngày đạt sản lượng trung bình 268 tấn/giờ (tương đương 4.280 tấn/ngày), tiêu thụ điện năng toàn trạm chỉ 1.92 kWh/tấn đá thành phẩm, giúp chủ đầu tư thu hồi 100% vốn đầu tư (4,85 tỷ đồng) sau đúng 10,5 tháng.
Bảng xử lý sự cố tắc phễu chuyển tiếp, lệch băng tải và tụ bù trên dây chuyền 250 tấn/h
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Tắc nghẽn phễu chuyển tiếp giữa băng tải chính và máy sàng 3YK2460 | Đá nguyên khai nổ mìn vào ngày mưa có độ ẩm cao và lẫn nhiều đất sét làm bết dính góc phễu xả. | Mở rộng khe thanh ghi (Grizzly Bar) trên máy cấp liệu ZSW490x110 để xả bớt đất bùn ra băng tải phụ ngay từ đầu trạm; lót tấm nhựa siêu trơn UHMW-PE trong lòng phễu chuyển tiếp. |
| 02 | Băng tải chính B1000 bị lệch sang một bên và mòn mép cao su | Con lăn đỡ bị kẹt hoặc máng đổ đá từ gầm máy hàm PEV750x1060 rơi lệch khỏi tâm băng tải. | Chỉnh lại tấm chắn hướng liệu dưới gầm máy hàm để đá rơi đúng tâm băng tải; lắp cụm con lăn tự lựa điều chỉnh lệch băng sau mỗi 15 mét chiều dài. |
| 03 | Sản lượng đá 1x2 giảm dưới 40% tổng sản lượng đầu ra | Khe xả máy côn XHP300 đã giãn rộng quá 28 mm do mòn nón hoặc tốc độ cấp liệu vào buồng côn quá thưa. | Xoay mô-tơ thủy lực thu hẹp khe xả CSS của máy XHP300 về mức 16 – 19 mm và tăng tần số cấp liệu từ phễu trung gian để buồng côn luôn đầy tải. |
| 04 | Sụt áp thanh cái tủ điện tổng khi khởi động máy côn XHP300 | Dung lượng tụ bù công suất phản kháng tại trạm biến áp 750 kVA bị suy giảm hoặc khởi động hai máy lớn cùng lúc. | Kiểm tra bộ điều khiển tụ bù tự động 12 cấp (đảm bảo cosφ ≥ 0.92) và cài đặt trễ thời gian khởi động mềm 25 giây cho động cơ 250 kW. |
7. Các câu hỏi thường gặp khi đầu tư dây chuyền nghiền đá 150 – 300 tấn/giờ
❓ 7.1. Dây chuyền máy nghiền đá 250 tấn/giờ gồm những thiết bị chính nào?
Cấu hình chuẩn gồm 6 cụm thiết bị: (1) Máy cấp liệu rung ZSW490x110, (2) Máy nghiền hàm PEV750x1060, (3) Phễu điều tiết trung gian 30 m³, (4) Máy nghiền côn thủy lực XHP300, (5) Cặp máy sàng rung phân loại 3YK2460 & 4YK2460, và (6) Hệ thống 9 băng tải kèm tủ điều khiển trung tâm PLC.
❓ 7.2. Tại sao phải lắp phễu trung gian (Surge Bin) trước máy nghiền côn trong dây chuyền 250 tấn/giờ?
Phễu trung gian đóng vai trò bình ổn dòng liệu: ngay cả khi xe ben đổ đá vào máy hàm không đều, phễu trung gian vẫn cấp đá liên tục để buồng máy côn XHP300 luôn đầy 100% tải (Choke Feeding), giúp tăng 20% sản lượng đá 1x2 và giảm độ dẹt hạt đá.
❓ 7.3. Diện tích mặt bằng tối thiểu để lắp đặt trạm nghiền đá 150 – 300 tấn/giờ là bao nhiêu?
Khu vực lắp đặt hệ thống máy và băng tải chính cần khoảng 1.800 – 2.500 m²; nếu tính cả bãi chứa 4 đống đá thành phẩm và đường quay đầu cho xe tải 30 tấn thì tổng diện tích mặt bằng tối ưu là từ 4.500 – 6.000 m².
❓ 7.4. Thời gian thi công móng và lắp đặt hoàn chỉnh dây chuyền 250 tấn/giờ mất bao lâu?
Sau khi Việt Nhật bàn giao bản vẽ móng CAD, chủ mỏ thi công móng bê tông trong 12 – 15 ngày (trong lúc máy đang nhập về). Khi máy về tới mỏ, đội kỹ sư lắp dựng cơ khí, đấu điện PLC và chạy thử có tải bàn giao trong vòng 12 – 15 ngày tiếp theo.
❓ 7.5. Một ca vận hành dây chuyền nghiền sàng đá 250 tấn/giờ cần bao nhiêu công nhân?
Nhờ hệ thống điều khiển tự động hóa tập trung trên màn hình PLC/HMI, toàn bộ dây chuyền chỉ cần 3 nhân sự mỗi ca: 1 kỹ thuật viên trực phòng điều khiển trung tâm, 1 lái máy xúc lật bãi thành phẩm và 1 thợ cơ khí tuần tra bảo dưỡng.
❓ 7.6. Thiết Bị Công Nghiệp Việt Nhật hỗ trợ bàn giao, đào tạo vận hành và cung ứng phụ tùng tận mỏ thế nào?
Kỹ sư trưởng của Việt Nhật trực tiếp bàn giao bản vẽ móng CAD 2D/3D, giám sát lắp dựng, hiệu chuẩn tủ PLC Siemens, chạy thử có tải 72 giờ và đào tạo cầm tay chỉ việc tại mỏ từ 7 – 10 ngày; đồng thời cam kết sẵn kho 100% má hàm, nón côn Mn18Cr2/Mn22Cr2 và đầu búa YG8 tại Hà Nội & TP.HCM để giao ngay trong 12 – 24 giờ.
8. Đăng ký khảo sát địa hình mỏ & nhận thiết kế 3D dây chuyền 150 – 300 tấn/giờ
Để nhận hồ sơ thiết kế tổng mặt bằng CAD 3D và bảng dự toán chi tiết dây chuyền nghiền đá 150 – 300 tấn/giờ tại các vùng mỏ đá trọng điểm Việt Nam, xin vui lòng liên hệ:
- Tổng thầu thiết kế – lắp đặt dây chuyền nghiền sàng đá: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Dây Chuyền Máy Nghiền Đá.
- Đặt lịch khảo sát địa hình mỏ & nhận bản vẽ 3D: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Văn phòng điều hành miền Bắc: Số 48 Ngõ 94 P. Ngọc Hà, Q. Ba Đình & Kho máy số 86 Đường Bích Hòa, Bình Minh, Hà Nội.
- Văn phòng điều hành miền Nam: Số 134 Bờ Tuyến, Phường Tân Tạo, TP. Hồ Chí Minh.
Phương án thiết kế dây chuyền nghiền sàng đá 150 – 300 tấn/giờ được lập và phê duyệt bởi Hội đồng Kỹ thuật Máy Nghiền Đá XGN dưới sự chủ trì của Kỹ sư Trần Thế Nam (MST doanh nghiệp: 0107716332).
🚀 NHẬN THIẾT KẾ MẶT BẰNG 3D & BÁO GIÁ DÂY CHUYỀN 150 – 300 TẤN/GIỜ
Đặt lịch hẹn để kỹ sư trưởng của Việt Nhật trực tiếp tới khảo sát địa hình mỏ và lập dự toán chìa khóa trao tay:
