Trong bối cảnh nguồn cát tự nhiên ngày càng khan hiếm, Dây chuyền máy nghiền cát nhân tạo VSI trở thành giải pháp chiến lược cho các mỏ đá và trạm trộn bê tông tại các vùng mỏ đá trọng điểm Việt Nam. Tổ hợp Dây Chuyền Nghiền Cát Nhân Tạo 100 – 250 Tấn/Giờ (VSI + Rửa Cát XSD + Thu Hồi TS) hoạt động ở dải tốc độ Rotor VSI 1.360 – 1.750 rpm (vận tốc văng 70 m/s) | Guồng rửa cát 16 rpm | Sàng tách nước 1.450 rpm, tổng công suất điện 340 – 520 kW tổng công suất toàn dây chuyền, cho sản lượng 100 – 250 tấn/giờ cát nhân tạo 0–5 mm sạch tiêu chuẩn bê tông với độ đồng đều hạt tuyệt hảo, hàm lượng bùn sét dưới 1,0% và tuổi thọ phụ tùng cao gấp 1,4 lần các dòng máy thông thường.
🔎 Dữ Liệu Tóm Tắt Cấu Hình Thiết Bị Nghiền Sàng XGN (Dây Chuyền Nghiền Cát Nhân Tạo 100 – 250 Tấn/Giờ (VSI + Rửa Cát XSD + Thu Hồi TS))
- ⚙️ Hệ thống nghiền – rửa cát
- Dây chuyền sản xuất cát nhân tạo và rửa cát tuần hoàn 100 – 250 tấn/giờ (xgnchina.com).
- 📈 Năng suất cát sạch TCVN 9205
- 100 – 250 tấn/giờ cát nhân tạo 0–5 mm sạch tiêu chuẩn bê tông.
- ⚡ Thông số tốc độ VSI & Guồng rửa
- Rotor VSI 1.360 – 1.750 rpm (vận tốc văng 70 m/s) | Guồng rửa cát 16 rpm | Sàng tách nước 1.450 rpm.
- 🔌 Nguồn điện tổng & Trạm biến áp
- 340 – 520 kW tổng công suất toàn dây chuyền — Trạm biến áp 560 kVA – 800 kVA.
- 🛡️ Vật liệu chống mòn PU & Gốm
- Đầu búa hợp kim YG8, lưới sàng Polyurethane (PU) chống tắc lỗ và lốc xoáy Hydrocyclone lót gốm Ceramic.
- 💰 Hiệu quả thu hồi vốn đầu tư
- 7 – 10 tháng (tại các vùng mỏ đá trọng điểm Việt Nam).
1. Hệ thống Dây chuyền máy nghiền cát nhân tạo VSI hoạt động thế nào? Chu trình nghiền – rửa – thu hồi cát mịn
Dây chuyền máy nghiền cát nhân tạo công suất 100 – 250 tấn/giờ là tổ hợp công nghệ chế biến sâu biến nguồn đá mi sàng, đá dăm dư thừa hoặc sỏi cuội lòng sông thành cát nghiền chất lượng cao phục vụ trạm trộn bê tông thương phẩm, nhà máy cọc bê tông ly tâm và vữa khô trộn sẵn. Dây chuyền giải quyết triệt để 3 nhược điểm lớn nhất của đá mi truyền thống: (1) Vo tròn hoàn toàn các hạt đá dẹt sắc cạnh bằng máy VSI tốc độ cao, (2) Rửa sạch lượng bùn sét bằng máy rửa guồng XSD, và (3) Giữ lại toàn bộ dải hạt mịn 0.15 – 0.63 mm bằng trạm Hydrocyclone TS1530 để cát không bị "thô rỗng" khi bơm bê tông.
Để khắc phục triệt để bài toán hao hụt cát mịn và kiểm soát mô đun độ lớn theo TCVN 9205:2012, hệ thống áp dụng 4 nguyên lý công nghệ:
- Công nghệ phối trộn mô đun độ lớn (Fineness Modulus Blending): Nhờ van chia liệu sau sàng 2YK2460, kỹ sư có thể điều chỉnh chính xác tỷ lệ hạt lọt sàng 4.75 mm và hạt lọt sàng 2.36 mm để cố định mô đun độ lớn của cát ở mức vàng Mx = 2.6 – 2.8 theo yêu cầu từng trạm trộn bê tông.
- Trạm thu hồi cát mịn TS1530 dùng bầu lốc xoáy Hydrocyclone lót gốm Alumina: Nước tràn từ máy rửa cát XSD thường cuốn trôi mất 15 – 20% lượng cát mịn quý giá. Bơm bùn áp lực cao đẩy dòng nước này qua bầu Cyclone tách ly tâm, thu hồi lại 95% hạt cát mịn ≥ 0.075 mm đưa lên mặt sàng tách nước Polyurethane tần số cao.
- Độ ẩm cát thành phẩm sau sàng tách nước chỉ còn 12 – 15%: Cát ra khỏi băng tải thành phẩm có thể chất đống khô ráo và xuất bán ngay trong ngày mà không cần phơi bãi dài ngày.
- Tuần hoàn nước khép kín thân thiện môi trường: Kết hợp bể lắng 3 ngăn châm chất trợ lắng Polymer (PAM) giúp tái sử dụng 85% lượng nước rửa cát, cực kỳ tiết kiệm tại các vùng mỏ khan hiếm nước.
2. Thông số kỹ thuật dây chuyền cát nhân tạo: Cấp phối hạt, công suất rửa & thu hồi cát mịn
Thông số phối ghép giữa máy tạo cát ly tâm VSI, sàng phân loại, máy rửa cát guồng XSD và trạm tách thu hồi cát mịn TS1530 được quy chuẩn chi tiết trong bảng dữ liệu dưới đây:
| Công Đoạn | Thiết Bị Trong Dây Chuyền Làm Cát | Model Chuẩn XGN | Công Suất Điện | Chức Năng Kỹ Thuật Cốt Lõi | Chỉ Tiêu Đầu Ra Đạt Được |
|---|---|---|---|---|---|
| Cấp 1 | Phễu chứa & Cấp liệu điện từ | GZV 100×150 | 5.5 kW | Điều tiết đá mi / sỏi sông ≤ 45 mm | Dòng liệu ổn định 100% vào tâm rotor |
| Cấp 2 | Máy nghiền tạo cát ly tâm trục đứng | VSI 9526 / 1140 | 2×132 – 2×160 kW | Gia tốc đá 70 m/s phá vỡ cạnh sắc | Hạt cát tròn đều, Mx = 2.5 – 2.9 |
| Cấp 3 | Máy sàng rung phân loại cát 2 tầng | 2YK 2460 | 30 kW | Lưới sàng chống bết tách hạt > 4.75 mm | 100% cát lọt sàng đạt cỡ 0 – 4.75 mm |

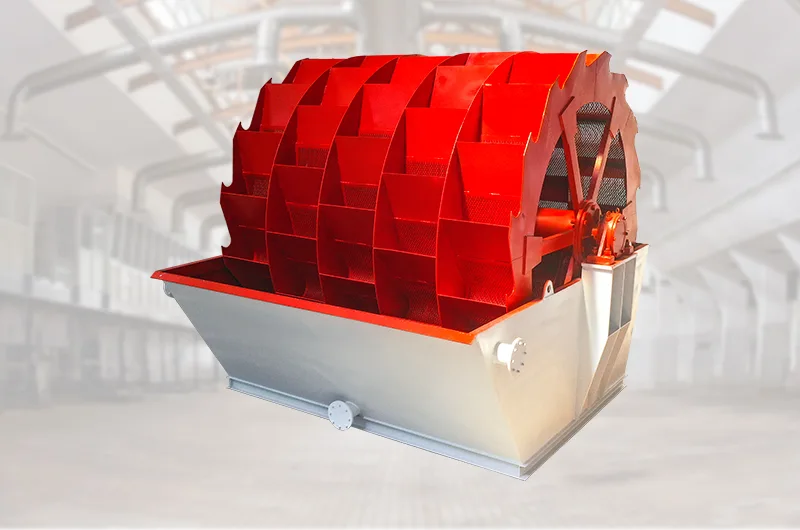

| Cấp 4 | Máy rửa cát guồng quay bánh xe | XSD 3016 / 3620 | 18.5 – 22 kW | Rửa sạch bùn đất và bột đá dư thừa | Hàm lượng bùn sét < 1.0% (TCVN 9205) |
| Cấp 5 | Trạm thu hồi cát mịn & Tách nước | TS 1530 | 22 kW | Bơm bùn + Cyclone gốm + Sàng PU | Thu hồi 95% hạt cát mịn 0.075 – 0.6 mm |
| Cấp 6 | Hệ thống lắng tuần hoàn / Ép bùn | XMZ 250 | 15 kW | Thu hồi 85% nước sạch tái sử dụng | Không xả nước thải bùn ra môi trường |
Trong dây chuyền sản xuất cát nhân tạo đồng bộ, sự kết hợp giữa máy VSI, máy rửa cát guồng XSD và trạm thu hồi cát mịn TS1530 tạo thành chu trình khép kín giúp kiểm soát chính xác mô đun độ lớn Mx = 2.6 – 2.8 và độ sạch tạp chất.
Xem thêm thông số chi tiết của từng cụm máy thành phần tại Máy nghiền đá thành cát VSI tốc độ cao và Máy rửa cát XSD & Hệ thống thu hồi cát mịn.
3. Tiêu chí chọn nguồn đá và lựa chọn công nghệ làm cát khô hay rửa cát ướt tuần hoàn
Khi quy hoạch dây chuyền nghiền cát nhân tạo 100 – 250 tấn/giờ tại các vùng mỏ đá trọng điểm Việt Nam, kỹ sư cần căn cứ vào điều kiện nguồn nước tại mỏ để chọn công nghệ tách bụi khô hay rửa cát ướt. Tại các vùng mỏ sẵn nguồn nước tuần hoàn, việc kết hợp máy VSI với máy rửa cát guồng XSD và trạm thu hồi cát mịn TS1530 giúp loại bỏ hoàn toàn bùn sét và thu được cát sạch đạt chuẩn bê tông tươi M400 – M600.
🎁 ƯU ĐÃI ĐẦU TƯ DÂY CHUYỀN SẢN XUẤT CÁT NHÂN TẠO & RỬA CÁT TUẦN HOÀN
Đăng ký khảo sát ngay hôm nay để nhận phương án thiết kế bể lắng tuần hoàn nước 85%, bản vẽ mặt bằng CAD và báo giá ưu đãi trọn gói cho Dây chuyền sản xuất cát nhân tạo và rửa cát tuần hoàn 100 – 250 tấn/giờ.
4. Vận hành đồng bộ dây chuyền cát nhân tạo, cấp nước tuần hoàn & thiết kế bể lắng CAD
Trình tự 5 bước phối hợp máy VSI, máy rửa cát XSD và thu hồi hạt mịn TS1530
- Bước 1: Mở van cấp nước sạch vào bể máy rửa cát XSD3016 trước 5 phút và khởi động bơm bùn trạm thu hồi cát mịn TS1530.
- Bước 2: Khởi động sàng tách nước cao tần, máy rửa cát XSD, máy sàng phân loại 2YK2460 và cuối cùng là cụm động cơ kép của máy tạo cát VSI.
- Bước 3: Nạp đá mi (0–10 mm) hoặc đá dăm nhỏ (5–40 mm) vào phễu cấp liệu; điều chỉnh tỷ lệ cấp liệu tâm/tràn trên máy VSI sao cho dòng điện hai động cơ cân bằng nhau.
- Bước 4: Lấy mẫu cát tại đầu băng tải thành phẩm sau mỗi 4 giờ để thí nghiệm rây sàng kiểm tra đường cong cấp phối hạt và mô đun độ lớn Mx.
- Bước 5: Trước khi dừng dây chuyền 10 phút, ngắt cấp đá vào máy VSI nhưng vẫn giữ máy rửa cát và trạm thu hồi TS1530 chạy thêm 5 phút để bơm sạch bùn cát đọng trong đáy bể.
Hạ tầng điện kháng nước IP55 và tính toán thủy lực mương tuần hoàn nước rửa cát
Trong dây chuyền nghiền và rửa cát nhân tạo 100 – 250 tấn/giờ (tổng công suất 340 – 520 kW tổng công suất toàn dây chuyền, trạm biến áp 560 kVA – 800 kVA), toàn bộ động cơ máy rửa cát XSD và bơm bùn trạm thu hồi TS1530 đều đạt chuẩn kháng nước và bụi IP55. Bản vẽ thiết kế CAD do kỹ sư Việt Nhật lập sẽ tính toán chi tiết cả cao độ mương thu hồi nước tràn, thể tích 3 ngăn bể lắng bùn và vị trí đặt trạm biến áp an toàn nhất tại các vùng mỏ đá trọng điểm Việt Nam.
Tính toán thủy lực học cho hệ thống rửa cát XSD và bể lắng tuần hoàn 3 ngăn: Trong bản vẽ thiết kế dây chuyền cát nhân tạo 100 – 250 tấn/giờ, mương dẫn nước bùn từ máng tràn máy rửa cát XSD3016 về hố bơm của trạm thu hồi cát mịn TS1530 được thiết kế độ dốc 3,5% và lót gạch men chống lắng cặn. Nước sau khi đã tách sạch 95% hạt cát mịn ≥ 0,075 mm sẽ chảy qua 3 ngăn bể lắng zíc-zắc có châm dung dịch keo tụ Polymer tự động, cho phép bơm nước trong quay lại máy rửa chỉ sau 45 phút lắng tĩnh.
5. Thực tế vận hành trạm nghiền rửa cát 180 tấn/giờ & Khắc phục lỗi mất hạt mịn
Thực tế cung ứng cát nghiền TCVN 9205:2012 cho dự án cao tốc Bắc – Nam
Tại khu vực mỏ sỏi sông và đá cuội thuộc huyện Sơn Tịnh, tỉnh Quảng Ngãi, dây chuyền nghiền cát nhân tạo 180 tấn/giờ (sử dụng máy VSI-1140 + máy rửa cát đôi XSD3016 + trạm thu hồi cát mịn TS1530) do Thiết Bị Công Nghiệp Việt Nhật lắp đặt đã cung cấp hơn 320.000 m³ cát nghiền đạt chuẩn TCVN 9205:2012 cho gói thầu hầm và cầu trên tuyến Cao tốc Quảng Ngãi – Hoài Nhơn, đạt tỷ lệ thu hồi cát thành phẩm 96.5% trên tổng lượng đá nạp.
Bảng khắc phục lỗi trôi hạt mịn, bít lưới sàng ẩm và mòn vòi Cyclone làm cát
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Cát nhân tạo đầu ra bị thiếu hạt mịn (< 0.3 mm) làm bê tông dễ tách nước | Lưu lượng nước cấp vào máy rửa cát XSD quá lớn cuốn trôi hạt mịn, hoặc áp suất đầu vào bầu Cyclone TS1530 thấp hơn 0.15 MPa. | Giảm bớt van nước bổ sung tại máng rửa XSD và điều chỉnh van hồi lưu bơm bùn để áp suất đồng hồ trên đỉnh bầu Cyclone đạt chuẩn 0.18 – 0.22 MPa. |
| 02 | Lưới sàng phân loại cát 4.5 mm bị bít tắc lỗ khi chạy đá mi ẩm | Đá mi đầu vào có độ ẩm lấp lửng (4 – 7%) kết hợp bột đá dính chặt vào sợi lưới thép truyền thống. | Chuyển sang sử dụng lưới sàng Polyurethane (PU) đàn hồi tự làm sạch lỗ sàng hoặc lắp giàn béc phun nước áp lực cao trực tiếp trên mặt sàng 2YK2460 (sàng ướt). |
| 03 | Đầu phun đáy (Apex Nozzle) của bầu Cyclone thu hồi cát bị phun loãng như nước | Khẩu độ vòi phun đáy bằng gốm đã bị mòn rộng sau thời gian dài làm việc. | Thay vòng vòi phun đáy (Apex) có đường kính nhỏ hơn (25 – 32 mm) để dòng cát xả xuống sàng tách nước đạt nồng độ đặc 70 – 75%. |
| 04 | Hộp số máy rửa cát guồng quay XSD phát tiếng kêu lớn | Mức dầu hộp giảm tốc bị thiếu hoặc phớt đầu trục guồng rửa dưới nước bị rách làm nước bùn tràn vào ổ bi đỡ. | Thay phớt chắn nước kép đầu trục guồng rửa và bơm mỡ chịu nước Calcium Sulfonate vào gối bi đỡ hàng ngày. |
6. Dự toán dây chuyền cát nhân tạo 100 – 250 tấn/giờ & Hiệu quả thu hồi cát mịn
Khi đầu tư trọn gói dây chuyền sản xuất cát nhân tạo & rửa cát 100 – 250 tấn/giờ (tại các vùng mỏ đá trọng điểm Việt Nam) với tổng vốn từ 2,45 tỷ đến 4,6 tỷ đồng, nhà máy xuất xưởng trung bình 2.000 – 3.000 tấn cát bê tông sạch mỗi ngày. Nhờ trạm thu hồi cát mịn TS1530 giữ lại thêm 250 tấn cát mịn/ngày không bị trôi theo nước thải (tương đương 45 triệu đồng/ngày), toàn bộ dây chuyền đạt điểm hòa vốn chỉ sau 7 – 10 tháng vận hành thương mại.
Chủ đầu tư dây chuyền nghiền – rửa cát nhân tạo được Việt Nhật hỗ trợ lập bảng tính chi phí sản xuất chi tiết trên từng mét khối cát và kết nối đầu ra tiêu thụ với mạng lưới các trạm trộn bê tông thương phẩm lớn trong khu vực.
7. Giải đáp về dây chuyền nghiền rửa cát nhân tạo & tuần hoàn nước 85%
❓ 7.1. Tại sao dây chuyền nghiền cát nhân tạo nên lắp thêm trạm thu hồi cát mịn TS1530?
Khi rửa cát bằng máy guồng XSD, dòng nước tràn sẽ cuốn trôi mất khoảng 15 – 20% lượng hạt cát mịn (cỡ 0.075 – 0.6 mm). Lắp trạm thu hồi TS1530 dùng bầu lốc xoáy Hydrocyclone sẽ thu giữ lại 95% lượng cát mịn này, vừa tăng sản lượng bán hàng vừa giúp cát có cấp phối hạt mịn chuẩn đẹp.
❓ 7.2. Một tấn cát nhân tạo sản xuất ra tiêu tốn bao nhiêu khối nước rửa?
Mỗi tấn cát rửa qua máy XSD cần khoảng 0,8 – 1,2 m³ nước. Tuy nhiên, nhờ hệ thống bể lắng tuần hoàn 3 ngăn kết hợp chất trợ lắng Polymer, 85% lượng nước được lọc trong để bơm quay vòng trở lại máy rửa, nên lượng nước hao hụt thực tế chỉ khoảng 0,15 m³/tấn cát.
❓ 7.3. Khi nào nên chọn dây chuyền làm cát công nghệ khô và khi nào chọn công nghệ ướt?
Nếu nguồn đá đầu vào rất sạch (không lẫn đất sét), độ ẩm đá < 2% và mỏ ở vùng khan hiếm nước thì chọn công nghệ khô kết hợp hệ thống phân ly khí – lọc bụi túi vải. Nếu đá ми đầu vào lẫn đất bùn hoặc khai thác mùa mưa thì bắt buộc chọn công nghệ rửa ướt.
❓ 7.4. Dây chuyền làm cát 150 tấn/giờ có thể vừa sản xuất cát vừa xuất đá 1x2 cùng lúc không?
Hoàn toàn được. Nhờ máy sàng rung phân loại 3 tầng 3YK2460 đặt sau máy VSI, dây chuyền có thể tách đồng thời 2 nhánh sản phẩm thương mại: nhánh đá 1x2 (10–20 mm) đã được vo tròn cạnh rất đẹp và nhánh cát nhân tạo 0–5 mm.
❓ 7.5. Chi phí sản xuất trực tiếp cho 1 tấn cát nhân tạo từ đá mi là bao nhiêu?
Tổng chi phí gia công trực tiếp (gồm tiền điện ~2.2 kWh/tấn, hao mòn đầu búa hợp kim YG8, lưới sàng PU, nước tuần hoàn và nhân công) chỉ dao động từ 14.000 đến 18.500 đ/tấn cát thành phẩm.
❓ 7.6. Thiết Bị Công Nghiệp Việt Nhật hỗ trợ bàn giao, đào tạo vận hành và cung ứng phụ tùng tận mỏ thế nào?
Kỹ sư trưởng của Việt Nhật trực tiếp bàn giao bản vẽ móng CAD 2D/3D, giám sát lắp dựng, hiệu chuẩn tủ PLC Siemens, chạy thử có tải 72 giờ và đào tạo cầm tay chỉ việc tại mỏ từ 7 – 10 ngày; đồng thời cam kết sẵn kho 100% má hàm, nón côn Mn18Cr2/Mn22Cr2 và đầu búa YG8 tại Hà Nội & TP.HCM để giao ngay trong 12 – 24 giờ.
8. Địa chỉ tư vấn lắp đặt dây chuyền sản xuất cát nhân tạo & rửa cát tuần hoàn
Quý doanh nghiệp cần tư vấn giải pháp dây chuyền nghiền cát nhân tạo & rửa cát tuần hoàn 100 – 250 tấn/giờ đạt chuẩn TCVN 9205:2012 tại các vùng mỏ đá trọng điểm Việt Nam, vui lòng liên hệ:
- Đơn vị cung cấp giải pháp nghiền – rửa cát tuần hoàn: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Máy Nghiền Cát & Rửa Cát XGN.
- Hotline tư vấn dây chuyền làm cát chuẩn TCVN 9205: 098 492 7879 – 0981 605 550 | Email: Sales001.vietnhat@gmail.com
- Tổng kho Hà Nội: Số 86 Đường Bích Hòa, xã Bình Minh & Số 48 Ngõ 94 Ngọc Hà, Quận Ba Đình.
- Tổng kho TP. Hồ Chí Minh: Số 134 Bờ Tuyến, Phường Tân Tạo, TP.HCM.
Quy trình công nghệ dây chuyền nghiền – rửa cát nhân tạo và thu hồi hạt mịn tuần hoàn nước được biên soạn bởi Kỹ sư Trần Thế Nam cùng ban dự án Thiết Bị Công Nghiệp Việt Nhật.
