Tra cứu Báo giá máy nghiền côn thủy lực XHP XGN là bước chuẩn bị cốt lõi giúp chủ đầu tư và kỹ sư trưởng mỏ đá tại các vùng mỏ đá trọng điểm Việt Nam hoạch định chính xác tổng vốn đầu tư (CAPEX), công suất trạm biến áp 400 kVA – 1.000 kVA và mặt bằng móng bê tông cốt thép. Dòng XHP Series (XHP200 – XHP800) do Thiết Bị Công Nghiệp Việt Nhật phân phối chính ngạch đạt năng suất ổn định 95 – 1.150 tấn/giờ, trang bị vật liệu chịu mài mòn Nón tĩnh (Bowl Liner) & Nón động (Mantle) thép hợp kim Mn18Cr2 / Mn22Cr2 tôi thể tích kèm chính sách bảo hành lên tới 24 tháng cho kết cấu khung sườn chính.
📋 Thông Số Cốt Lõi Dành Cho Chủ Mỏ & Kỹ Sư Trưởng (XHP Series (XHP200 – XHP800))
- ⚙️ Cấu hình máy côn thủy lực

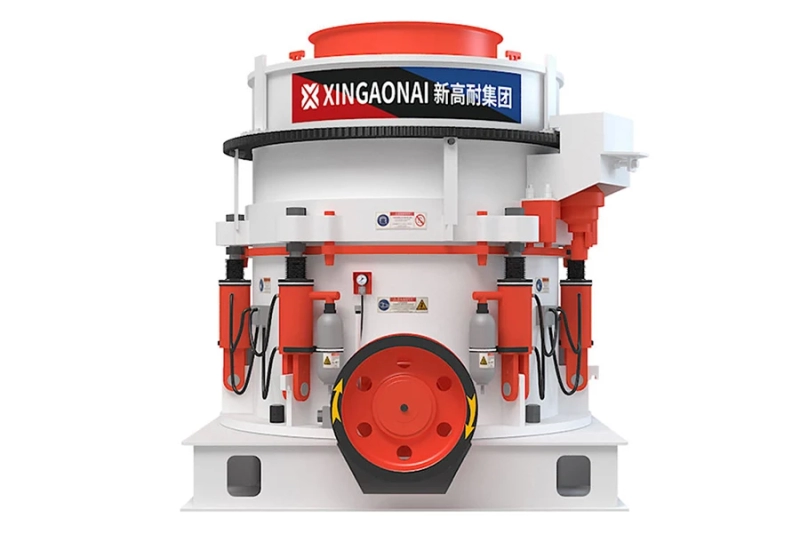

- Máy nghiền côn thủy lực đa xi lanh XHP Series (xgnchina.com).
- 📈 Định mức năng suất thực tế
- 95 – 1.150 tấn/giờ.
- ⚡ Tốc độ quay & Tần số đảo
- 750 – 980 rpm (trục truyền động) / 260 – 340 rpm (nhịp đảo ống lệch tâm).
- 🔌 Công suất động cơ & Điện áp
- 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV) — Trạm biến áp 400 kVA – 1.000 kVA.
- 🛡️ Vật liệu nón tĩnh – nón động
- Nón tĩnh (Bowl Liner) & Nón động (Mantle) thép hợp kim Mn18Cr2 / Mn22Cr2 tôi thể tích.
- 💰 Chu kỳ hoàn vốn & Hậu mãi
- 9 – 12 tháng (tại các vùng mỏ đá trọng điểm Việt Nam).
2. Bảng dữ liệu kỹ thuật máy côn XHP: Buồng nghiền C/M/F, công suất & sản lượng
Để chọn đúng model máy nghiền côn thủy lực đa xi lanh XHP khớp với lưu lượng của máy hàm sơ cấp phía trước, kỹ sư cần đối chiếu chi tiết các chỉ tiêu kỹ thuật trong bảng xuất xưởng sau:
| Model Côn Đa Xi Lanh | Loại Buồng Nghiền | Đá Vào Lớn Nhất (mm) | Dải Khe Xả CSS (mm) | Tốc Độ Trục Ngang (rpm) | Sản Lượng Thực Tế (tấn/giờ) | Công Suất Động Cơ (kW) | Khoảng Giá Niêm Yết (VNĐ) |
|---|---|---|---|---|---|---|---|
| XHP 200 (C1 / F1) | Thô (C) / Tinh (F) | 95 – 185 mm | 10 – 38 mm | 950 rpm | 90 – 250 tấn/h | 160 kW | 1.050.000.000 – 1.280.000.000 đ |
| XHP 300 (C1 / M1 / F1) | Thô / Trung / Tinh | 105 – 230 mm | 13 – 45 mm | 910 rpm | 150 – 410 tấn/h | 220 – 250 kW | 1.480.000.000 – 1.850.000.000 đ |
| XHP 400 (C1 / M1 / F1) | Thô / Trung / Tinh | 115 – 295 mm | 13 – 51 mm | 850 rpm | 230 – 590 tấn/h | 315 kW | 2.150.000.000 – 2.680.000.000 đ |
| XHP 500 (C1 / M1 / F1) | Nghiền đá cứng quy mô lớn | 135 – 330 mm | 16 – 51 mm | 790 rpm | 320 – 790 tấn/h | 400 kW (380/6kV) | 2.980.000.000 – 3.650.000.000 đ |
| XHP 800 (Heavy Duty) | Siêu công suất mỏ lộ thiên | 150 – 350 mm | 19 – 64 mm | 750 rpm | 520 – 1.150 tấn/h | 630 kW (6kV) | 4.500.000.000 – 5.600.000.000 đ |
Trên dòng máy nghiền côn thủy lực đa xi lanh XHP, việc lựa chọn đúng mã buồng nghiền (C1 – Thô, M1 – Trung bình, F1 – Tinh) theo kích thước đá ra từ máy hàm sơ cấp quyết định trực tiếp đến khả năng duy trì chế độ nghiền ép lớp và tuổi thọ bộ nón Mn22Cr2.
Để cấp liệu ổn định cho máy côn XHP và chế biến sâu phần đá mi đầu ra, chủ mỏ có thể tích hợp thêm Máy nghiền đá hàm dòng PEV sơ cấp cùng Máy nghiền đá thành cát nhân tạo VSI.
1. Tìm hiểu máy nghiền côn thủy lực XHP XGN là gì? Nguyên lý nghiền ép theo lớp & kết cấu thủy lực đa xi lanh
Máy nghiền côn thủy lực đa xi lanh XHP Series là dòng máy nghiền thứ cấp và nghiền tinh chủ lực được thiết kế chuyên biệt để chinh phục các loại đá siêu cứng và có độ mài mòn cực cao như đá bazan, đá granite, đá cuội sỏi sông và quặng sắt (cường độ kháng nén từ 180 đến 280 MPa). Thiết bị vận hành theo nguyên lý nghiền ép theo lớp (Inter-particle Laminated Crushing): trục chính được đúc liền khối cố định với khung dưới, ống lệch tâm quay tốc độ cao quanh trục chính tạo ra lực ép hàng trăm tấn kết hợp tần số đảo lớn, khiến các viên đá tự chèn ép vỡ lẫn nhau theo thớ tự nhiên, tạo ra hạt đá dăm 1x2 (10–20 mm) có độ lập phương vượt trội.
Sự vượt trội về năng suất nghiền và tuổi thọ chi tiết máy của dòng thiết bị XGN đến từ 4 cải tiến cơ khí – thủy lực trọng tâm dưới đây:
- Hệ thống đa xi lanh thủy lực kết hợp bình tích áp Nitơ xung quanh thân máy: Các xi lanh khóa và xi lanh xả sắt tạo lực kẹp giữ cụm vòng điều chỉnh cực kỳ ổn định. Khi có dị vật sắt không nghiền được đi vào buồng côn, dầu thủy lực tức thời dồn vào bình tích áp Nitơ mở rộng buồng nghiền để sắt rơi qua, sau đó tự động kéo phễu về đúng khe xả CSS ban đầu mà không cần dừng máy.
- Mô-tơ thủy lực xoay phễu điều chỉnh khe xả tự động: Việc thu hẹp khe xả để bù hao mòn nón côn được thực hiện bằng mô-tơ thủy lực ăn khớp bánh răng vòng phễu tĩnh ngay trên màn hình cảm ứng PLC.
- Trạm bơm dầu bôi trơn tuần hoàn độc lập có bảo vệ kép: Hệ thống cảm biến lưu lượng, cảm biến áp suất dầu (0.12 – 0.35 MPa) và cảm biến nhiệt độ dầu hồi (PT100) kết nối trực tiếp với PLC; nếu nhiệt độ dầu hồi vượt 55°C hoặc mất áp suất bôi trơn, tủ điện tự động ngắt máy cấp liệu để bảo vệ bạc đồng lệch tâm.
- Làm kín chống bụi bằng áp suất dương (Positive Air Pressure Dust Seal): Quạt thổi khí sạch tạo áp suất dương bên trong buồng trục ngang và bạc cầu, ngăn chặn 100% bụi đá mịn xâm nhập làm bẩn dầu bôi trơn.
6. Chi phí đầu tư máy nghiền côn XHP 2026 & Bài toán thu hồi vốn tại mỏ đá
Phân tích chu kỳ hoàn vốn khi đầu tư máy nghiền côn thủy lực đa xi lanh XHP Series (tại các vùng mỏ đá trọng điểm Việt Nam): một máy XHP300 vận hành 14 giờ/ngày sản xuất trung bình 3.200 tấn đá dăm/ngày (tương đương 80.000 tấn/tháng), trong đó tỷ lệ đá 1x2 có giá bán cao chiếm trên 52%. Sau khi trừ chi phí điện năng (1,95 kWh/tấn), khấu hao bộ nón Mn22Cr2 (khoảng 2.400 đ/tấn) và nhân công, thặng dư dòng tiền ròng từ khâu nghiền thứ cấp đạt 320 – 450 triệu đồng/tháng, hoàn vốn toàn bộ máy chỉ trong 9 – 12 tháng.
Do được nhập khẩu nguyên chiếc trực tiếp không qua các công ty thương mại trung gian thứ cấp, bảng giá máy nghiền côn thủy lực XHP tại Việt Nhật luôn tiết kiệm hơn thị trường từ 15 – 20%, đi kèm gói cam kết cung ứng nón côn Mn22Cr2 chính hãng suốt vòng đời dự án.
🎁 CHƯƠNG TRÌNH ƯU ĐÃI ĐẦU TƯ MÁY NGHIỀN CÔN THỦY LỰC ĐA XI LANH XHP
Khi ký hợp đồng đầu tư Máy nghiền côn thủy lực đa xi lanh XHP Series trong tháng này, quý chủ mỏ được tặng ngay gói dầu thủy lực chống mài mòn HM46, miễn phí khảo sát địa chất đá và giảm trực tiếp 10 – 15% giá nhập khẩu chính ngạch.
3. Kinh nghiệm chọn đá cấp liệu & lựa chọn buồng côn thủy lực XHP cho đá bazan, granite
Đối với công đoạn nghiền thứ cấp đá bazan và đá granite có cường độ kháng nén từ 185 đến 265 MPa tại các vùng mỏ đá trọng điểm Việt Nam, cách chọn đá cấp vào máy nghiền côn thủy lực đa xi lanh XHP quyết định trực tiếp đến biên dạng hạt đá 1x2. Đá từ máy hàm sơ cấp đi ra cần được sàng tách trước các hạt nhỏ hơn khe xả CSS (Scalping Screen) để không làm bít đặc khoang nghiền; đồng thời độ ẩm của đá nạp vào buồng côn tinh F1 cần kiểm soát dưới 4% để phát huy tối đa hiệu ứng tự nghiền giữa các lớp đá.
4. Quy trình vận hành máy côn thủy lực XHP, trạm biến áp & bố trí trạm dầu bôi trơn
5 bước kiểm soát áp suất thủy lực và vận hành Máy nghiền côn thủy lực đa xi lanh XHP Series đạt tối đa đá 1x2
- Bước 1: Khởi động trạm bơm dầu bôi trơn tuần hoàn và trạm nguồn thủy lực trước 5 phút; kiểm tra nhiệt độ thùng dầu (nếu dưới 20°C cần bật thanh sấy nhiệt, nếu trên 42°C phải bật quạt/nước làm mát dầu).
- Bước 2: Kiểm tra áp suất khóa vòng điều chỉnh trên đồng hồ thủy lực đạt từ 16 – 19 MPa và áp suất khí Nitơ trong các bình tích áp đạt chuẩn 5.5 – 6.5 MPa.
- Bước 3: Khởi động động cơ chính máy côn XHP chạy không tải 2 phút, kiểm tra dòng điện không tải và lưu lượng dầu hồi về thùng.
- Bước 4: Điều chỉnh biến tần máy cấp liệu để cấp đá theo chế độ "Đầy buồng" (Choke Feeding — mực đá luôn ngập trên đỉnh đĩa phân phối 200 – 300 mm) nhằm tối ưu hiệu ứng nghiền ép theo lớp.
- Bước 5: Theo dõi dòng điện làm việc định mức trên màn hình PLC (duy trì ở mức 75 – 88% công suất định mức để đạt tỷ lệ đá 1x2 cao nhất).
Thông số nguồn điện 3 pha 380V và độ dốc đường ống hồi dầu bôi trơn máy côn XHP
Đối với hệ thống máy nghiền côn thủy lực đa xi lanh XHP Series (XHP200 – XHP800) có công suất động cơ chính từ 160 – 630 kW (Điện 3 pha 380V hoặc trung thế 6kV), tủ điều khiển trung tâm bắt buộc phải tích hợp biến tần hoặc khởi động mềm công nghiệp kết hợp khóa liên động với trạm bơm dầu bôi trơn (7,5 kW) và trạm thủy lực (5,5 kW). Hạ tầng điện tại mỏ tại các vùng mỏ đá trọng điểm Việt Nam cần bố trí trạm biến áp 400 kVA – 1.000 kVA kèm tủ tụ bù tự động để giữ điện áp thanh cái luôn ổn định trong dải 380V ± 5% khi máy ép đá bazan ở tải đỉnh.
Yêu cầu bố trí mặt bằng trạm nguồn thủy lực và trạm bơm dầu bôi trơn máy côn XHP: Trong bản vẽ CAD 2D/3D do Việt Nhật thiết kế, trạm bơm dầu tuần hoàn (dung tích thùng 400 – 600 lít) được đặt trong nhà che bụi kín thấp hơn đáy máy côn ít nhất 1,2 mét để tạo độ dốc tự chảy (≥ 1:10) cho đường ống dầu hồi DN80. Hệ thống ống dẫn dầu thủy lực áp suất cao (21 MPa) nối vào các xi lanh khóa và bình tích áp Nitơ được cố định trên giá đỡ chống rung riêng biệt, giúp quá trình xả sắt tự động diễn ra êm ái và an toàn tuyệt đối.
5. Kết quả nghiệm thu máy côn XHP tại mỏ đá bazan & Cách khắc phục sự cố thủy lực
Minh chứng năng suất và tuổi thọ nón côn XHP qua dự án thực tế
Tại mỏ đá granite Hòa Nhơn (huyện Hòa Vang, TP. Đà Nẵng — cường độ đá 235 MPa), việc đưa máy nghiền côn thủy lực đa xi lanh XHP300 (buồng nghiền F1, động cơ 250 kW) vào thay thế hai máy côn lò xo 1200 cũ đã giúp sản lượng đá 1x2 thương phẩm tăng từ 115 tấn/giờ lên 245 tấn/giờ. Đặc biệt, tỷ lệ hạt thoi dẹt giảm từ 16.5% xuống còn 6.8% (đạt chuẩn bê tông nhựa nóng Asphalt cao tốc Bắc Nam), đồng thời chi phí tiêu hao nón côn giảm từ 4.800 đ/tấn xuống còn 2.150 đ/tấn.
Bảng tổng hợp sự cố nhiệt độ dầu, áp suất khóa và cách xử lý trên máy côn XHP
| TT | Triệu Chứng / Sự Cố Kỹ Thuật | Nguyên Nhân Gốc Rễ Tại Hiện Trường | Biện Pháp Khắc Phục & Phòng Ngừa |
|---|---|---|---|
| 01 | Vòng điều chỉnh bị nhấp nhố (Ring Bounce) khi đang nghiền đá cứng | Cấp đá quá tải hoặc đá đầu vào chứa quá nhiều hạt mịn < 5 mm và độ ẩm cao làm bết đặc vùng song song của buồng nghiền; hoặc áp suất khí Nitơ bình tích áp bị tụt. | Tách sạch hạt mịn < 10 mm trước khi đưa vào máy côn XHP; nới khe xả CSS thêm 2 mm và nạp bổ sung khí Nitơ tinh khiết cho bình tích áp. |
| 02 | Nhiệt độ dầu bôi trơn đường hồi tăng nhanh quá 55°C | Két làm mát dầu bị bám bụi đá làm giảm hiệu suất tản nhiệt, nước làm mát tuần hoàn bị thiếu hoặc bạc đồng ống lệch tâm bị xước. | Xịt rửa cánh tản nhiệt két làm mát dầu sau mỗi 3 ngày; kiểm tra lưới lọc đồng trên đường dầu hồi xem có mạt đồng bất thường hay không. |
| 03 | Áp suất mạch khóa vòng điều chỉnh tụt dưới 13 MPa | Van một chiều điều khiển thủy lực trong trạm nguồn bị kẹt cặn bẩn hoặc phớt xi lanh khóa bị rò dầu nội bộ. | Tháo vệ sinh cụm van khóa thủy lực bằng dầu sạch; lọc hoặc thay mới dầu thủy lực chống mài mòn HM46 sau mỗi 2.000 giờ vận hành. |
| 04 | Nón tĩnh hoặc nón động mòn lệch một phía | Máng cấp liệu đổ đá lệch tâm vào một bên buồng nghiền thay vì rơi chính giữa đĩa phân phối quay. | Chỉnh lại góc máng dẫn đá đầu vào và lắp phễu trung gian tròn để đá phân bố đều 360 độ quanh chu vi buồng nghiền côn. |
7. Hỏi đáp kỹ thuật chuyên sâu về máy nghiền côn thủy lực đa xi lanh XHP
❓ 7.1. Nguyên lý nghiền ép theo lớp (Laminated Crushing) của máy côn XHP mang lại lợi ích gì?
Thay vì ép từng viên đá đơn lẻ giữa hai bề mặt kim loại, nguyên lý ép lớp nén chặt nhiều lớp đá với nhau dưới áp suất cao khiến đá tự vỡ theo mặt phẳng nứt tự nhiên. Nhờ đó hạt đá 1x2 vuông đều như hạt lựu, cường độ chịu nén cao và giảm 50% độ mòn nón côn.
❓ 7.2. Bình tích áp khí Nitơ trên máy nghiền côn thủy lực XHP dùng để làm gì?
Hệ thống bình tích áp Nitơ hoạt động như một đệm đàn hồi thủy lực siêu nhạy: khi có dị vật sắt thép lọt vào buồng côn, dầu thủy lực ép nhanh vào bình tích áp giúp mở rộng khe xả trong tích tắc để xả sắt rồi tự động ép phễu về vị trí CSS cũ mà không cần dừng máy.
❓ 7.3. Làm sao biết lúc nào cần thay bộ nón tĩnh và nón động máy côn XHP?
Khi hành trình ren của vòng điều chỉnh đã vặn xuống hết giới hạn cuối hoặc chiều dày thành nón thép Mn22Cr2 đã mòn đi 75 – 80% (năng suất giảm trên 20% và đá ra bắt đầu dẹt), kỹ sư cần dừng máy thay bộ nón mới và đổ keo Epoxy đệm lưng.
❓ 7.4. Nhiệt độ dầu bôi trơn máy nghiền côn XHP bao nhiêu độ là an toàn?
Nhiệt độ dầu bôi trơn đường hồi an toàn nằm trong khoảng 35°C – 52°C. Nếu nhiệt độ chạm mức 55°C, rơ-le nhiệt trên tủ PLC sẽ phát cảnh báo và tự động ngắt máy cấp liệu để bảo vệ bạc đồng lệch tâm không bị bó kẹt.
❓ 7.5. Máy nghiền côn XHP300 và XHP400 cần trạm biến áp bao nhiêu kVA?
Nếu lắp máy lẻ XHP300 (động cơ 220–250 kW) cần nguồn điện dư tối thiểu 350 kVA; nếu lắp trọn bộ dây chuyền có XHP300 cần trạm biến áp 750 – 1.000 kVA, còn dây chuyền dùng XHP400 (315 kW) cần trạm biến áp 1.000 – 1.250 kVA.
❓ 7.6. Thiết Bị Công Nghiệp Việt Nhật hỗ trợ bàn giao, đào tạo vận hành và cung ứng phụ tùng tận mỏ thế nào?
Kỹ sư trưởng của Việt Nhật trực tiếp bàn giao bản vẽ móng CAD 2D/3D, giám sát lắp dựng, hiệu chuẩn tủ PLC Siemens, chạy thử có tải 72 giờ và đào tạo cầm tay chỉ việc tại mỏ từ 7 – 10 ngày; đồng thời cam kết sẵn kho 100% má hàm, nón côn Mn18Cr2/Mn22Cr2 và đầu búa YG8 tại Hà Nội & TP.HCM để giao ngay trong 12 – 24 giờ.
8. Liên hệ tư vấn máy nghiền côn thủy lực XHP & khảo sát mỏ đá toàn quốc
Để nhận báo giá máy nghiền côn thủy lực đa xi lanh XHP Series kèm bảng tính cân bằng công suất trạm nghiền tại các vùng mỏ đá trọng điểm Việt Nam, quý doanh nghiệp vui lòng kết nối với phòng kỹ thuật:
- Đại diện ủy quyền chính hãng XGN tại Việt Nam: Công Ty TNHH Đầu Tư Thiết Bị Công Nghiệp Việt Nhật (MST: 0107716332) — Hệ thống Máy Nghiền Đá Xây Dựng.
- Hotline Kỹ sư Trưởng tư vấn buồng côn XHP: 098 492 7879 hoặc 0981 605 550 | Email dự án: Sales001.vietnhat@gmail.com
- Tổng kho thiết bị & phụ tùng miền Bắc: Số 86 Đường Bích Hòa, xã Bình Minh, Hà Nội (Văn phòng giao dịch: Số 48 Ngõ 94 Ngọc Hà, Ba Đình, Hà Nội).
- Tổng kho thiết bị & phụ tùng miền Nam: Số 134 Đường Bờ Tuyến, Phường Tân Tạo, TP.HCM.
Số liệu thông số công suất, tốc độ và áp suất thủy lực dòng máy côn XHP Series được thẩm định bởi Kỹ sư Trần Thế Nam cùng đội ngũ chuyên gia lắp máy mỏ đá tại Thiết Bị Công Nghiệp Việt Nhật.
